16位CPU因特尔在16位cpu就做了保护模式，并不是从32位开始的，因此会有很多历史残留问题，尤其是表格式，但是保护模式普及实在32位 实模式是没有内存管理的，但是存在段管理，但是他的段跟保护模式的段是不一样的，因为当时16位的cpu只能访问64k（2^16）的内存 但是内存发展比cpu更快，因此他加了四位，这样就可以访问 1M （2^20）的内存，尤其寄存器还是16位（ip寄存器），无法访问20位的物理地址，于是提出了用2个寄存器来表达地址，用2个16位寄存器 所以就加了四个段寄存器 cs ss es ds - cs：ip
- ss: sp
- es: [1000]
- ds: [1000]

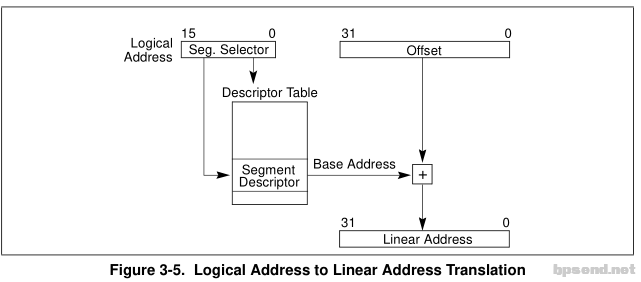

段+寄存器就来表示逻辑地址，因此一直以来CPU用的逻辑地址，ip从来都是一个便宜不是一个地址
32位CPU- 寄存器变成了 32位 ，因此支持的最大内存是 4G（2^32）=>0xFFFFFFFF此时EIP 可以指向内存条的任何一个地址，所以不需要分段了

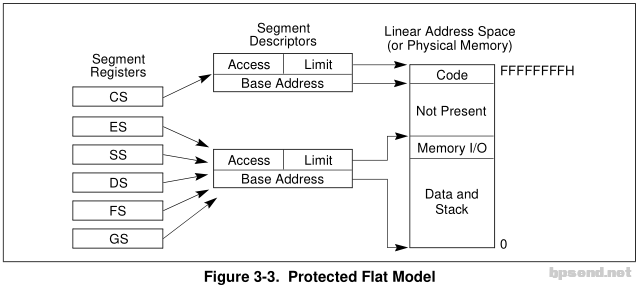

- 所在在保护模式下，也称为 Flat Model(平坦内存模型)，所以分段就没有用了，段寄存器也就没用了，但是为了兼容以前的16位的系统，所以段寄存不能删除
- 但是后面我们遇到了一个问题，在32位里面，我们需要给内存权限，内存权限应该有由操作系统提供，CPU来进行验证（因为cpu验证比较快）
- 操作系统告诉CPU内存权限的方法就是CPU提供一张表的格式，让操作系统去填，填完告诉CPU，这个表就叫做段描述表

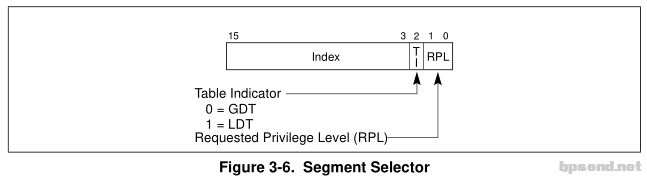

- 因为段选择子的下标是 13位 =》 2^13 = 8192 =》描述符表的最大项数是 8192 ，再多的话13位下表表达不了

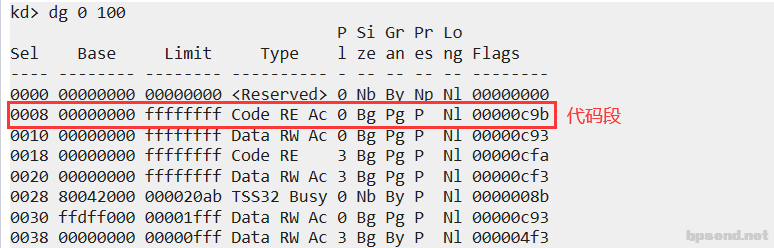

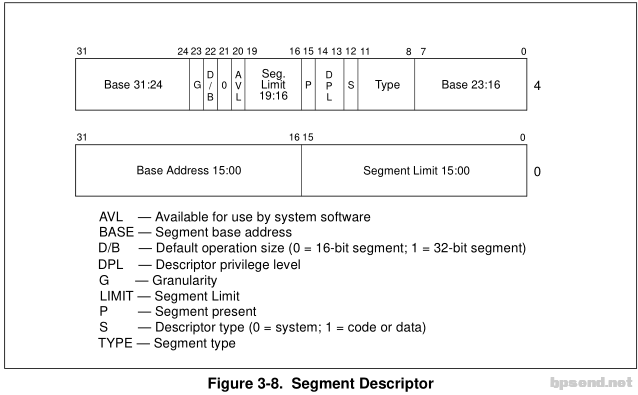

段描述符- struct SegmentDescriptor {
- unsigned limit1 : 16; //段界限 (低16位)
- unsigned base1 : 16; //段基址 (低16位)
- unsigned base2 : 8; //段基址 (第17-24位)
- unsigned type : 4; //内存权限（属性）
- unsigned s : 1; //描述符类型 (0 = 系统段; 1 = 存储段)
- unsigned dpl: 2; //描述符特权级 ring0~ring3
- unsigned p : 1; //存在位 0 段不在 1存在 (删除标志),可以判断是否有效
- unsigned limit2 : 4; //段界限 (第17-20位) (分开是为了兼容16位)
- unsigned avl : 1; //软件可利用位 (保留给系统软件)
- unsigned l : 1; //64段标志,32位是0
- unsigned db : 1; //0 =》 16位或者 1 => 32位段 (兼容16位)
- unsigned g : 1; //粒度位 1=》 4K 0 => byte
- unsigned base3 : 8; //段基址 (第25-32位)
- };
- 计算段界限和段基址需要通过位运算先把隔离的位拼在一起
- 当 G = 1时 ，段界限 =》 limit * 4k + 0fff

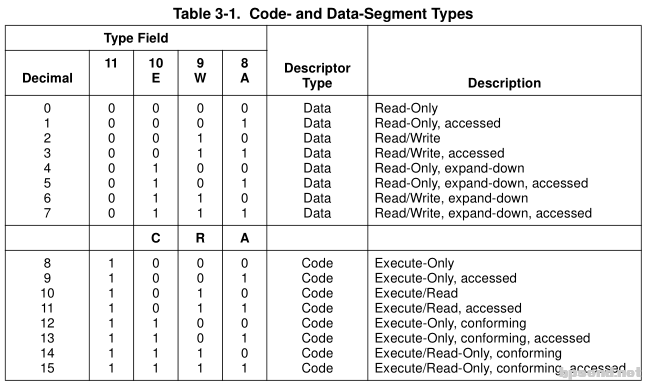

- type 内存属性
- 数据段 （一定可读，想要不可读只能 p = 0 ，内存断点的实现就是修改 p标志 让内存不可访问 产生异常）
- A =1 ，代表已访问
- W =1 ，代表可写
- E = 1 ，向下扩展（一般用于堆栈段）
- 代码段（一定可执行 想要不可执行只能 p = 0）
- A = 1 ，代表已访问
- R = 1 ，代表可读
- C = 1 ，一致代码段 （把0环的一段代码共享给3环，即让3环可以执行0环的代码，通过 RPL 和 DPL的验证 ）
一致代码段：

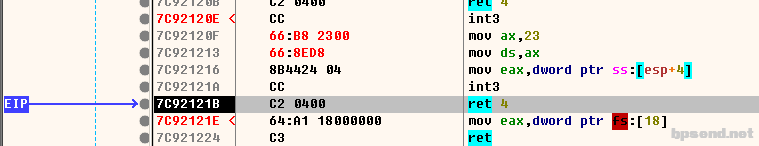

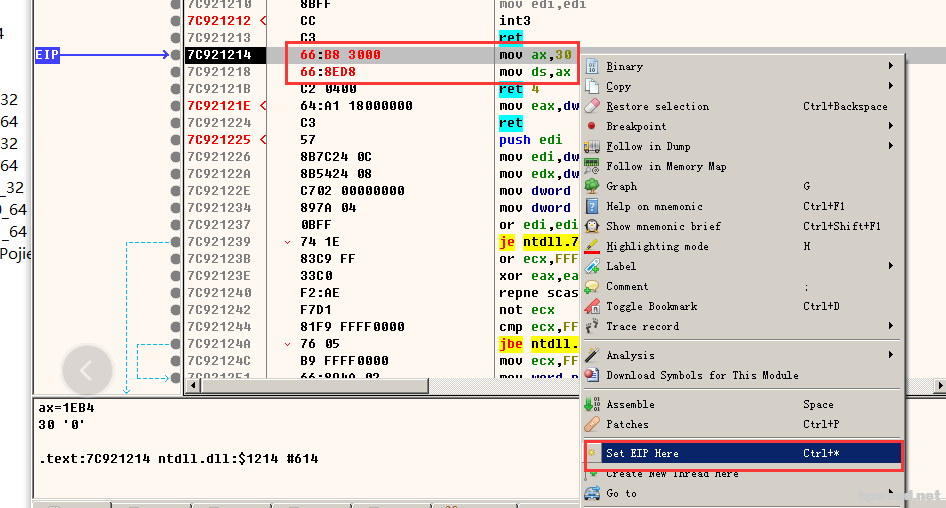

假设在内核空间中 0x80000000 处放了一行代码 mov eax, ebx； seletor = 30（在段描述符段选择子在30的位置） 3环是不能执行这行代码，因为cpu在做检测的时候由权限验证 多用户空间中怎么做到去执行这个代码呢 mov cs，30； jmp 0； =》 此时cpu就会 拿 cs 去查表，就会得到段基址 0x80000000 ，加上偏移得到线性地址，这样就可以跳到 0x80000000 处，但是此时因为权限问题无法执行该处代码 在段描述表里面有一个这个状态 dpl ，因此在3环空间中 CPL= 3 ，但是段寄存器的值是0 ，所以查表得时候CPU肯定会拒绝美因茨我们需要吧 RPL改成 3 即 =》 mov cs，33； jmp 0； 这样发起请求就没问题，但是还有DPL，CPU就会拿 RPL 和 DPL 作比较，发现权限不匹配，就会产生异常 但是我们有时候是需要 3环去共享0环的代码段的，例如： API CreateFile 我只只需要把一致代码段置1就可以了，这样就可以通过 RPL 和 DPL 的验证 硬件寻址方式用户层修改段寄存器cs ds es ss mov ax,30; mov ds,ax; 此时cpu拒绝了修改但并没有报异常 因为 ： - 首先给的权限不对 30 低2位是0 ，得给3 因此 要 33

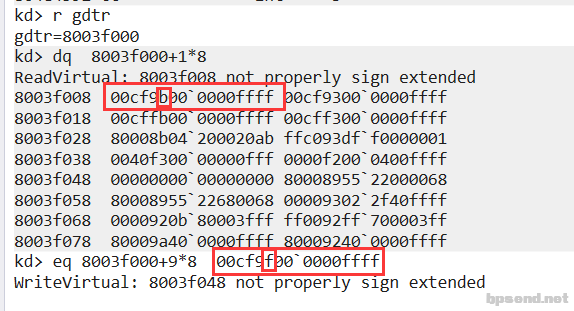

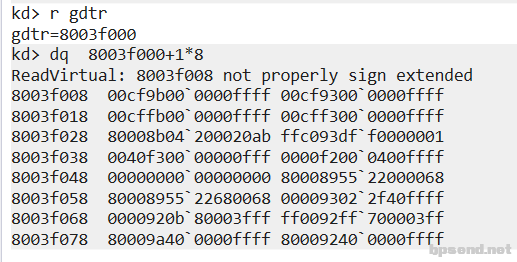

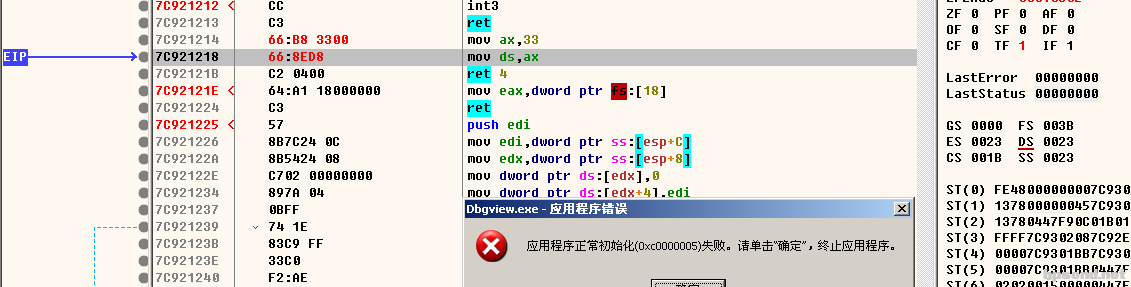

此时执行会 C005 我们试试原先的值 此时会发现正常通过了，那为啥给 0x23 就可以 ，0x33 就不行了呢，因此改段寄存器是cpu就会查表，无效的就不会让我们改，因此我们可以伪造一下或许就可以改了 （伪造参考下面的） 可能由于 ds，cs，gs一直在用，可能改不了，可以修 fs 代码一致性我们把这一项放到第9项去，并改成代码一致段 - 但有一个问题，CS不让直接改，因为在该的过程中代码就产生了变化，因此可以采用16位汇编跨段调用的方式
- jmp far 要改的值（1B）：地址 （EIP的值）
- 意思是 把 cs的值改成 要改的值 并且把 EIP 设为 地址
- 寄存器能改是有条件的，描述符表有这个值才行
内核提权漏洞- 把我们采用其他方式通信，当驱动发起一个控制吗，我们把缓冲区地址写成 gdtr 的值，这样我们就可以在段描述符表加一项，3环也可以拿到这个值，这样3环不加载驱动也会有内核的权限
- 因此驱动中要有肉让用户读写任意地址的机会， 就可以使用这个漏洞
总结- 3环的程序，每一进程的段寄存器是一样的是合理的，因为全局段描述表已做死了，写任何其他一个段选择子都是无效的，0环和3环 的cs 和 ss 值不是一样的 es 和 ds是一样的，因为 把3环的段选择子改成0环是不行的，因为有权限验证，就算改成功了也会C005，权限不匹配，当cpu计入内核权限就可以改了
- 内核空间根用户空间 代码段隔离（CS)、堆栈段隔离（SS)

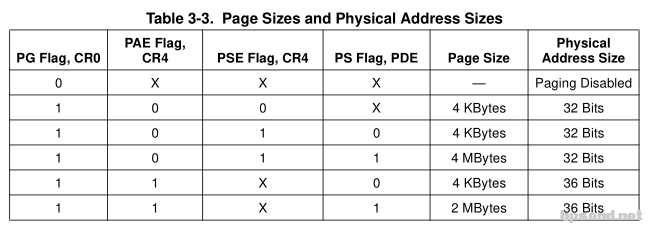

分页设计- 分页设计是为了更快的内存交换，即支持虚拟内存，因intel的设计中，开了分页，页大小有5种
- 但从本质来说就2种，开启pae ，关闭pae

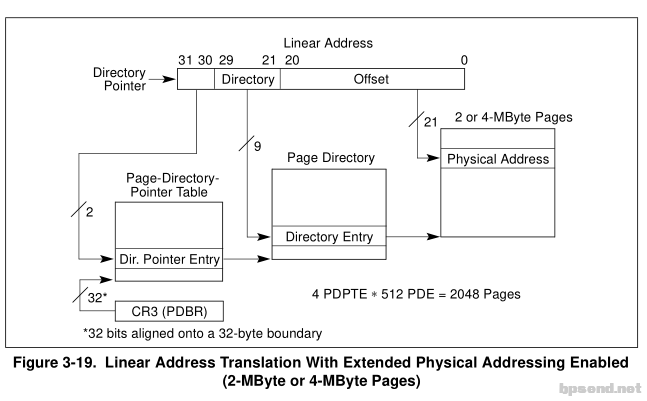

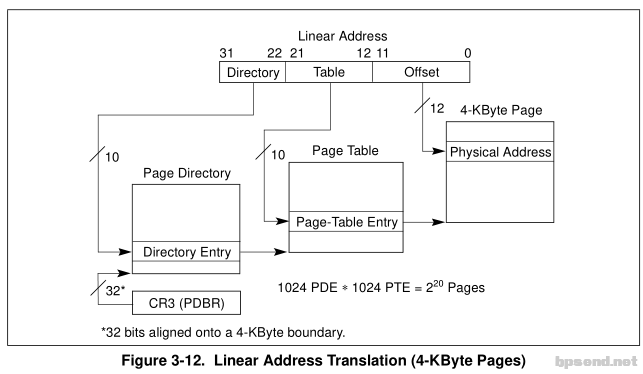

4K页查表方式（开启PAE）4M页查表方式（开启PAE）4K页查表方式（不开启PAE）- 页目录表 1024 大小4k
- 页表 1024 大小1024 * 1024 * 4 = 4M
- 2级表大小极限就是 4M（页表） + 4K （页目录表）
- 内存管理是以页为单位，效率更高 。 VirtualProtect 操作内存是以页为单位的

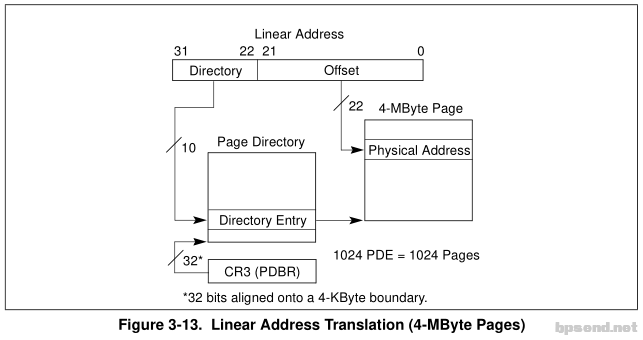

4M分页查表（不开启PAE）- 不要页表，主要页目录表
- 偏移变成了22位
- 4M太大，都用4M分页没必要，因此会混合使用

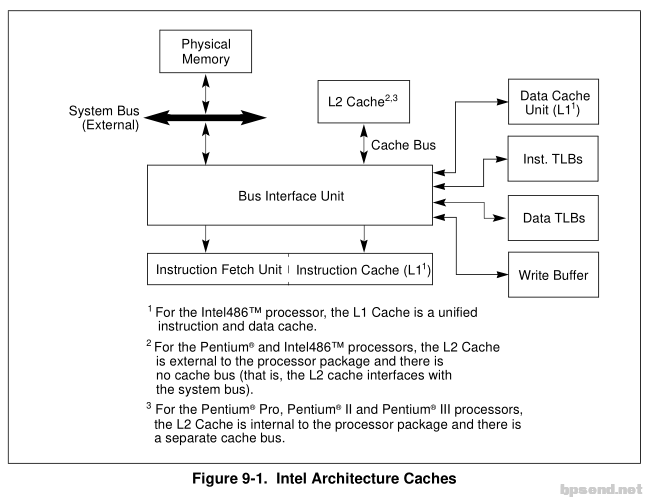

备注 TLB分页机制会碰到高2G内存共享问题 共享方式： 每个进程页目录表的一半（高2G的）做成一样 缓存机制- 页目录表这个表在内存中用的很频繁，所以提升查表效率，因此有了TLB（缓存）
- 每个进程的CR3 就是指向页目录表，我们可以把页目录表和页表全部拷到缓存里面去，因为缓存的访问效率很高（一级缓存，再cpu里面，很小，以k为单位），因此我们可以直接查缓存，当CR3切了，我们再缓存一次

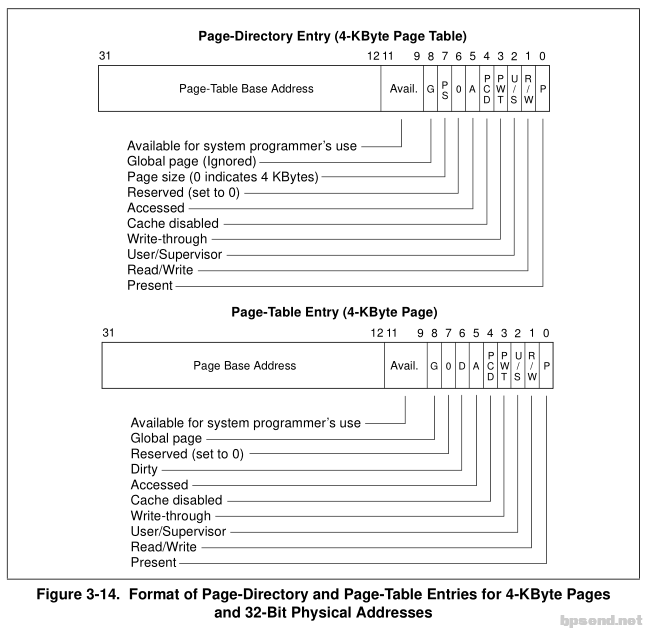

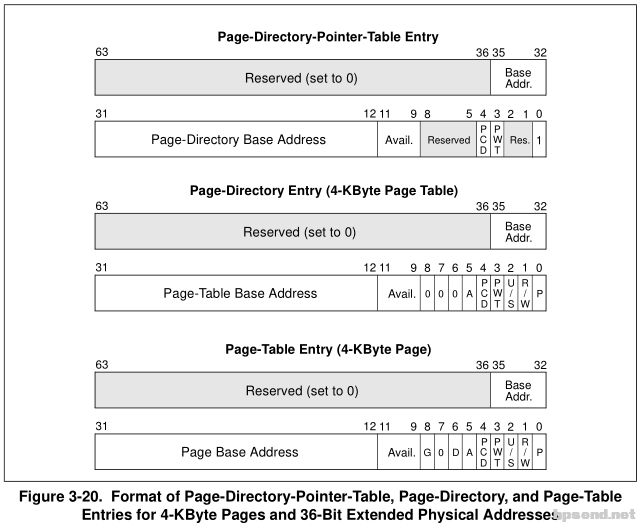

页属性没开启APE开启PAE因为每一个表改成了8字节,所以标项必须减半 2级表- 页目录表 1024项 大小4k
- 页表 1024项 大小1024 * 1024 * 4 = 4M

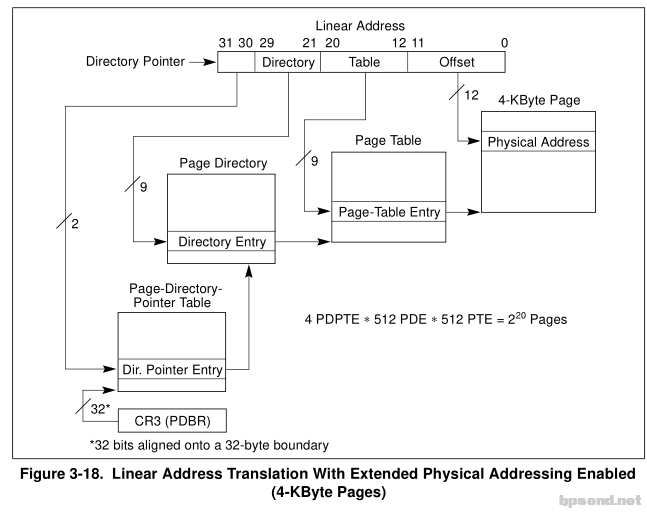

2级表 大小极限是 4K + 1024 *4K 3级表- 页目录指针表 PDPT 4项 大小 = 4K (不应该是32字节,难道不足一页按一页算?)
- 页目录表 PDE 512项 大小 = 4 * 4K = 16K
- 页表 PTE 512项 大小 = 4 * 512 * 4K = 8M
3级表 大小极限是 4K + 4 *4K + 4 * 512 * 4K 表格式内存申请不管是2级表还是3级表都有一个很大的问题,那就是如果我们调用了 VirtualAlloc 他该怎么申请内存呢 操作系统不能访问物理地址,cpu才能访问,因此要想访问得映射一个线性地址,然后让CPU去访问线性地址就可以得到物理地址 申请内存都需要查表 - 第一步在页目录表里面找到一个没用的页,然后再页表插一项
- 如果页表满了,就在页目录表加一个新的页表再放进去
为了快速级表,操作系统会位页目录表和页表映射一个线性地址地址,这样操作就方便了,而且这个表最好每个每个进程的位置都一样,这样位置就固定了,这两个地址我们就称为页目录表基址,和页表基址 那我们如何拿到这2个基址呢,如果给一个0地址 即: !pte 0 他就会查这两个表 ,这样我们就得到了这两个基址,任何进程都一样 0代表 页目录表 和页表的下标都是 0 即 PDE =0 PTE = 0
=>没开PAE 页目录表基址 = 0xC0000000 页表基址 = 0xC0300000 =>开了PAE 页目录表基址 = 0xC0000000 页表基址 = 0xC060000 0地址不能用是因为在0地址这一块没有映射 逻辑地址 => 分段表 => 线性地址 => 分页表 => 物理地址 - 微软设计里面.分段表的基址都是 base = 0,所以逻辑地址的偏移就变成了线性地址
页目录表也是页表的一项,因为页目录表也有一个物理地址,这个物理地址必然在页表的某一项映射了,所以页目录表也是众多页表中的一项,因此微软设计师在设计时候就是: - 申请第1个页,页表首地址就是 C0000000 + 4M + 4K
- 申请第2个页,页表首地址就是 C0001000 + 4M + 4K
- 申请第3个页,页表首地址就是 C0002000 + 4M + 4K
- .........
是连续排列的,那么查表的时候 假设 页目录标位置是 C0300000 ,那么 页目录表的线性地址 = C0300000 + PDE (index)*4 不开启PAE页目录表查表公式
页目录表基址： C0000000 页目表查表公式：C0300000 + PDE index * 4 页表基址：C0300000 页表查表公式: C0000000 + PDE index * 4K + PTE index * 4 举例: 00 0000 00001 00 0000 0001 0000 0000 0000 地址 0x401000 => 页目录表下标 PDE = 1 页表下标 PTE= 1 所以 页目录表项所在位置为 C0300000 + 1 * 4 = C03000004 页表项所在位置为 C0000000 + 1 * 0x1000 + 1*4 = C00001004 页目录表基址： C0000000 页目表查表公式：C0600000 + PDE index * 8 页表基址：C0600000 页目表查表公式： C0600000 + PDPT* 4K + PDE * 8 页表查表公式: C0000000 + PDPT * 0x200 * 4K + PDE * 4K + PTE * 8 举例 gdtr = 80b95000 80b95 000 => 10 0 0000 0101 1 1001 0101 0000 0000 0000 => 页目录指针表 PDPT = 2 页目录表 PDE = 5 页表 PTE = 195 所以 页目录表项所在位置为 0xC060000+ 2 * 1000 + 5 * 8 = C06002028 页表项所在位置为 C0000000 + 2 * 0x200 * 0x1000 + 5 * 0x1000 + 195 * 8 = C0405CA8 结果可以用 !pte 80b95000 验证 - 内存连续的话可以直接内存访问,可以少一次内存访问,,表是做给CPU用的,微软自己不用,微软提前把这段连续保存好了,如果你要申请内存是不会给你的,因为他要放页表和页目录表
分析32为 ntkrnlmp.exe 中 MmIsAddressValid的实现原理
|
