WindowsX86内核14.调用门实现系统调用

[复制链接]
admin

90

主题

9

回帖

407

积分

管理员

积分
407
发表于 2024-12-15 11:00:25 | 显示全部楼层 |阅读模式
系统调用(system call) sys call
  • 系统调用就是调用系统的功能,但是对于开发者来说系统调用就是调API,但是从操作系统角度来说系统调用不是API,API不一定要进系统权限,但是对于3环开发者来说,他不需要关心,所有函数有都是API,他们也不需要去了解要不要进内核
  • 所有我们说的这个系统调用就是必须要有0环权限才能做到
  • 3环调用需要进0换的API有: VirtualAlloc (需要改页表) CreateFile (操作磁盘[硬件]) ..... 等
  • 正常流程: 用户层 => 系统调用 => 切换权限到ring0 => 执行系统调用 => 切换权限ring3
  • 这里就涉及到权限切换 ring3 => 切换 => ring0 权限的切换有CPU 负责 ,因为代码是由 CPU 执行的,CPU会提一些方案给操作系统
切换权限的方法
  • 中断 : 只要产生中断CPU自动进入0环权限
  • 异常 : 只要产生异常CPU自动进入0环权限 (自陷: 故意产生一条指令的异常,通常是 int 3 )
  • 门 :只要用了门就自动进入0环

    • 调用门（GDT） 不是中断,所以不管 IF 标志位,没有屏蔽信号一说
    • 中断门（IDT）EFLAG(IF = 0)(CLI) : IF = 0 是 cli这条指令造成的,1表示不屏蔽中断 0表示屏蔽中断,cli 就是改这个标志位,但是只有0环可以改,3环改不了
    • 陷阱门（IDT）:用的比较少,因为用中断门比用陷阱门好,因为中断门解决了重复中断(一个中断没处理完又来一个)的问题

  • 们到底要提供什么呢: 我们进入0环,首先对CPU来说就是API的地址在哪,所以中断门也好,调用门也好,都是提供一个函数调用的地址
调用门实现自己的API
  • 做系统调用不需要跟用户通信,只要在软件启动的时候安装这个系统调用
  • 因为要实现系统调用,那么函数的实现代码一定会让他在分页内存中,因为API如果没人用放到磁盘上,马上会被换回来,API时时有人调
门描述符

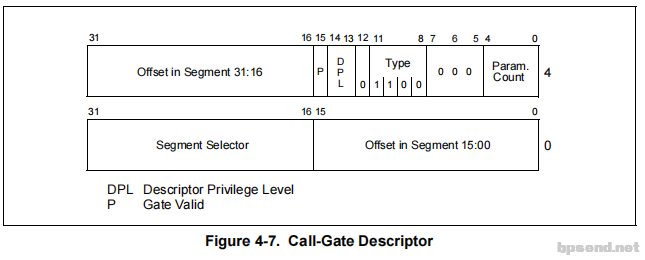

  • 描述门格式

    • 跟GDT相比 保留的 8位(0~7)中 5位(0~4)用于放参数数量,3位保留
  • 做门就是做一个描述符,然后早GDT中找一个为空的把他填进去就可以了

注册和卸载调用门
  • 驱动安装的是调用注册调门函数,卸载时调用卸载注册门函数
  • 在GDT中找空的可以通过 r gdate 查看gdtr的值 然后dq gtdr的值查看,找到为空的一项(第0项不能用)
  • 多核CPU每一核都得注册和卸载

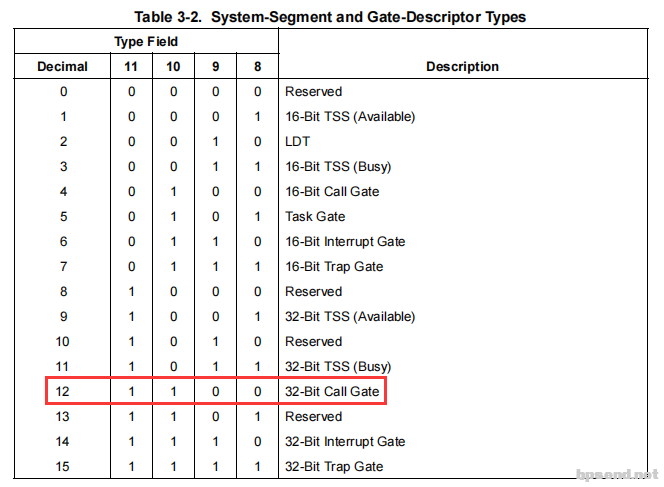

  1. //12 1 1 0 0 32-Bit Call Gate
  2. //门描述符
  3. struct GateDes {
  4.   unsigned offset1 : 16;     //偏移低16位
  5.   unsigned selector : 16;    //代码段选择子
  6.   unsigned param : 5;        //参数数量
  7.   unsigned res:3;            //保留
  8.   unsigned type : 4;         //类型
  9.   unsigned s : 1;            //描述符类型 (0 = 系统段; 1 = 存储段)
  10.   unsigned dpl : 2;          //描述符特权级 ring0~ring3
  11.   unsigned p : 1;            //存在位   0 段不在    1 存在
  12.   unsigned offset2 : 16;     //偏移高16位
  13. };

  15. #pragma pack(1)
  16. struct DTR {
  17.   unsigned short limit;
  18.   unsigned int base;
  19. };


  22. //要调用的函数
  23. void  syscall() {
  24.   DbgPrint("[51asm] syscall\n");
  25. }



  29. //注册调用门
  30. void RegisterGate() {
  31.   struct GateDes gate;
  32.   gate.offset1 = (unsigned)&syscall & 0xffff;    //函数地址的低16位
  33.   gate.offset2 = (unsigned)&syscall >> 16;       //函数地址的高16位(无符号改为自动补0)
  34.   gate.selector = 8;                                  //函数地址在0环的CS段
  35.   gate.param = 0;                                     //参数数量
  36.   gate.res = 0;                                       //保留
  37.   gate.s = 0;                                         //系统段
  38.   gate.type = 12;                                     //类型:12调用门
  39.   gate.dpl = 3;                                       //0和3环都可以用
  40.   gate.p = 1;                                         //有效

  42.   KAFFINITY  mask = KeQueryActiveProcessors();
  43.   DbgPrint("mask:%x\n", mask);

  45.   KAFFINITY   shift = 1;
  46.   struct DTR gdt = { 0 };
  47.   //多核的话每一核都得去改
  48.   while (mask) {
  49.     KeSetSystemAffinityThread(shift);
  50.     __asm {
  51.       sgdt gdt;    //获取寄存器GDTR 的值
  52.     }
  53.     DbgPrint("base:%p limit:%p\n", (void*)gdt.base, (void*)gdt.limit);

  55.     //修改GDT
  56.     struct GateDes* pGate = (struct GateDes*)gdt.base;
  57.     pGate[9] = gate; //放在GDT表的第9项  3环的话选择子是0x4b,0环是48

  59.     shift <<= 1;
  60.     mask >>= 1;
  61.   }
  62. }


  65. //卸载调用门
  66. void UnRegisterGate() {
  67.   KAFFINITY  mask = KeQueryActiveProcessors();
  68.   DbgPrint("mask:%x\n", mask);

  70.   KAFFINITY   shift = 1;
  71.   struct DTR gdt = { 0 };
  72.   //每一核都得卸载
  73.   while (mask) {
  74.     KeSetSystemAffinityThread(shift);
  75.     __asm {
  76.       sgdt gdt;
  77.     }
  78.     DbgPrint("base:%p limit:%p\n", (void*)gdt.base, (void*)gdt.limit);

  80.     //修改GDT
  81.     struct GateDes* pGate = (struct GateDes*)gdt.base;
  82.     struct GateDes gate = {0};  //改回0
  83.     pGate[9] = gate;   //3环的话选择子是0x4b,0环是48

  85.     shift <<= 1;
  86.     mask >>= 1;
  87.   }
  88. }
复制代码



3环使用调用门
  • 因为JMP回不来,所以我们一般用CALL,把返回值压入栈里面,这样我们肺癌能 ret 回来
  • 调用门只能用汇编来写


  1. #include <stdio.h>
  2. #include <stdlib.h>
  3. int main()
  4. {
  5.   __asm {
  6.     call far 0x4b:0; //调用调用门,端的偏移不用写,在描述符里面有,所以这里随便写也没事
  7.   }
  8.   return 0;
  9. }
复制代码

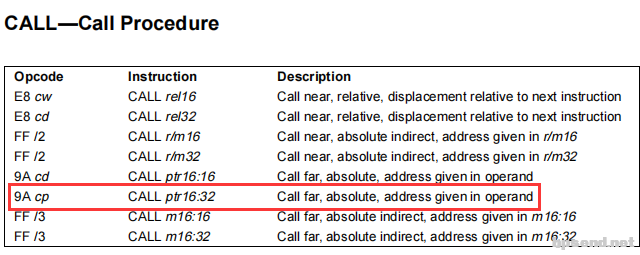

  • 此时编译会提示没有 call 0x4b:0 这条指令,但是我们查CPU手册可以看到这条指令是存在
  • 既然确定这条指令存在 我们可以直接用 call far 0x4b:0 的二进制字符 9a 00 00 00 00 4b 00


  1. #include <stdio.h>
  2. #include <stdlib.h>
  3. int main()
  4. {
  5.    __asm {
  6.
  7.     _emit 9ah
  8.     _emit 00h
  9.     _emit 00h
  10.     _emit 00h
  11.     _emit 00h
  12.     _emit 4bh
  13.     _emit 00h
  14.   }

  16.   printf("call syscall ok\n");
  17.   system("pause");
  18.   return 0;
  19. }
复制代码

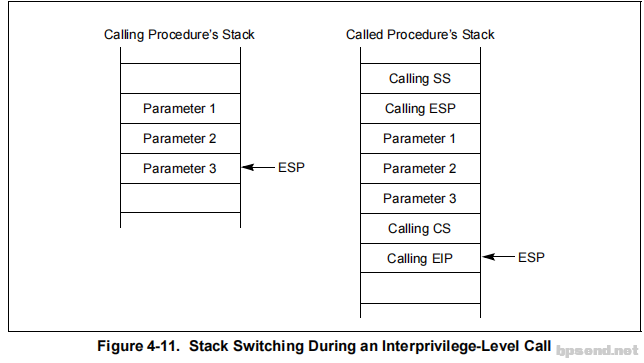

  • 那怎么从0环回去3环呢, 我们权限已经切到0环,那么很多寄存器环境需要切,栈还得切,要把3环的栈换成0环的,栈要切换会涉及到2个寄存器 SS 和 ESP
  • 微软会把3环的寄存器都保存到0环的栈里面,他会把参数拷贝到0换的栈里面
  • 0环的SS 和ESP是从 TSS中来的,0环的CS 和EIP 是保存在了 门描述符里面
  • 回去就是把 SS ESP CS EIP 四个寄存器还原,不能用ret,因为对于CPU来是 ret 并不会切换特权等级,并且栈顶的返回值放到EIP, 所以要用 retf 返回,他会在切成3环执行代码之前,他会把栈里的四个寄存器还原
  • 说明我们驱动里面的函数只能用裸函数去写,因为得控制寄存器环境,所以系统调用函数不可能用C来写


  1. __declspec(naked) void  syscall() {
  2.   __asm{
  3.       //int 3;
  4.   }
  5.
  6.   DbgPrint("[51asm] syscall\n");
  7.
  8.   __asm{
  9.       retf;
  10.   }
  11. }
复制代码




  • 在0环和3环代码都下一个断点,这个我们可以从3环调到0环
  • 3环没有能力改门的下标,但是还是存在缺陷
  • 我们安装好驱动之后,运行3环代码.发现没有暂停,.调试发现在调 printf 时候 崩了,调试可以发现 fs 寄存器发生了改变 ,在操作系统里面 fs 有作用,但cpu 不负责切着个寄存器,所以得我们自己切,但是前面我们没做(WinDbg在调试的时候发现fs不对会改掉),所以一旦用到TEB,就会崩
  • 所以函数的代码要改


  1. __declspec(naked) void  syscall() {
  2.   __asm{
  3.       //int 3;
  4.       push fs;
  5.       mov ax,30h;
  6.       mov fs,ax;
  7.   }
  8.
  9.   DbgPrint("[51asm] syscall\n");
  10.
  11.   __asm{
  12.       pop fs;
  13.       retf;
  14.   }
  15. }
复制代码





  • 但是这个函数不能调,因为调的话调试器会把 fs的值改了,push的时候 fs的值就不对,pop之后 回到3环 他又 把 fs值改了,所以3环一旦用到 fs 就崩
  • fs 的保存恢复 都应该由系统调用完成,不应该有3环来完成,因为3环代码可以改,因此有被攻击的危险
  • 我们研究函数调用在以后不管是反调试还是shellcode 漏洞方面都有应用

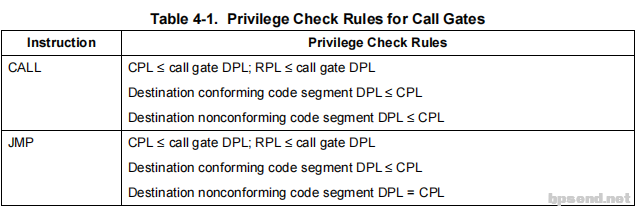

  • 如果3环随意写调用用代码,会导致3环崩,0环没事,因此CPU查表没有这一项,,而且不是门因此不会让3环调,所以只能是 0x4b
  • 3环不能控制代码的流程,这就保证了3环只能用,不能控制0环 ,而且权限切换都是CPU完成的,当调用结束,环境恢复,3环就没权限了
  • 现在还有大量API调用和传参问题了,0环和3环用的栈是不一样,传参0环自己会拷贝
多API和传参
  • 每个API都得提供调用门,因为从3环拷参数到0环需要在门描述符里面描述
  • 参数数量是 5位 ,因此一个API最多 可以传 2^5 = 32 个参数,但是不同的APi参数可能是不一样的
  • 因为传参,所以我们需要 保存和恢复 ebp


  1. __declspec(naked) void  syscall() {
  2.   __asm{
  3.       //int 3;
  4.       push fs;
  5.       mov ax,30h;
  6.       mov fs,ax;
  7.   }
  8.
  9.   DbgPrint("[51asm] syscall\n");
  10.
  11.   __asm{
  12.       pop fs;
  13.       retf;
  14.   }
  15. }
  16. __declspec(naked) void  syscall1(int  p1) {
  17.   __asm{
  18.       //int 3;
  19.       push ebp;
  20.       mov ebp,esp;
  21.       push fs;
  22.       mov ax,30h;
  23.       mov fs,ax;
  24.   }
  25.
  26.   DbgPrint("[51asm] syscall1 p1 = %d\n",p1);
  27.
  28.   __asm{
  29.
  30.       pop fs;
  31.       mov esp,ebp;
  32.       pop ebp;
  33.       retf;
  34.   }
  35. }

  37. __declspec(naked) void  syscall2(int p1 ,int p2) {
  38.   __asm{
  39.        //int 3;
  40.       push ebp;
  41.       mov ebp,esp;
  42.       push fs;
  43.       mov ax,30h;
  44.       mov fs,ax;
  45.   }
  46.
  47.   DbgPrint("[51asm] syscall2 p1 = %d  p2 = %d\n",p1,p2);
  48.
  49.   __asm{
  50.       pop fs;
  51.       mov esp,ebp;
  52.       pop ebp;
  53.       retf;
  54.   }
  55. }
复制代码




  • 我们也要为 syscall1 和 syscall2 定义一个门,因为参数不一样,但是如果有1万个API,啊呢么就需要一万个门,但是gdtr表 最多只能放 8192项 ,明显不够用,那该如何解决呢
  • 因为参数数量不同会导致我们要做很多门,但是如果三叔我们自己从3环拷贝到0环,这样门就可以固定,参数数量是0,但是数量该怎么解决呢,还有不同的API EIP 不一样.这个我们可以通过参数来解决

  1. //参数 api序号   参数数量
  2. __declspec(naked) void SysCallProxy(int ApiNo ,int ParamCount) {
  3.   __asm{
  4.        //int 3;
  5.       push ebp;
  6.       mov ebp,esp;
  7.       push fs;
  8.       mov ax,30h;
  9.       mov fs,ax;
  10.   }

  12.   //拷贝参数  我们不知道3换的栈在哪,所以可以让3环通过寄存器edx传过来
  13.   //这样我们就可以通过栈拷贝了
  14.   mencpy(esp,edx,ParamCount*4)

  16.   switch(ApiNo){
  17.     case 0:  syscall();
  18.       break;
  19.     case 1:  syscall1();
  20.       break;
  21.     case 2:  syscall2();
  22.       break;
  23.   }
  24.   DbgPrint("[51asm] SysCallProxy\n");
  25.
  26.   __asm{
  27.       pop fs;
  28.       mov esp,ebp;
  29.       pop ebp;
  30.       retf;
  31.   }
  32. }


  35. void  syscall() {
  36.   DbgPrint("[51asm] syscall\n");
  37. }
  38. void  syscall1(int  p1) {
  39.   DbgPrint("[51asm] syscall1 p1 = %d\n",p1);
  40. }

  42. void  syscall2(int p1 ,int p2) {
  43.   DbgPrint("[51asm] syscall2 p1 = %d  p2 = %d\n",p1,p2);
  44. }
复制代码



  • 通过上面的设计 系统调用代理函数,我们一个门就可以了,而且我们的API 就不必用汇编写了,因为我们可以通过汇编把参数处理好,函数正常ret就可以了,由代理函数 retf,这样就解决了参数转换的问题
  • 但是上面那样写 switch 太多,因此 可以通过 表来解决,这样3换调用哪个api额外传一个参数就可以了,因为API调用很频繁,而且把参数入栈我们还需要拷贝,因此我们可以把参数通过寄存器传递,而且 ParamCount 也不需要用了,因为API几个字节3环知道,0环也知道,因为API是他提供的
多API
  • 下面先不考参数数情况,只考虑多函数

  1. -----------3环----------------
  2. #include <stdio.h>
  3. #include <stdlib.h>
  4. int main()
  5. {
  6.    __asm {
  7.     mov eax,0;  //调用第0个api,想调第几个给对应的下标就可以了
  8.     _emit 9ah
  9.     _emit 00h
  10.     _emit 00h
  11.     _emit 00h
  12.     _emit 00h
  13.     _emit 4bh
  14.     _emit 00h
  15.   }

  17.   printf("call syscall ok\n");
  18.   system("pause");
  19.   return 0;
  20. }

  22. -----------0环----------------

  24. typedef void (*SYSCALL)();  //定义函数指针
  25. SYSCALL g_SysCallTable[] = {&syscall1,(SYSCALL)&syscall2, (SYSCALL)&syscall3 };  //系统服务表


  28. __declspec(naked) void SysCallProxy(int ApiNo ,int ParamCount) {
  29.   __asm{
  30.        //int 3;

  32.       push fs;
  33.           push ebx;
  34.       mov bx,30h;
  35.       mov fs,bx;

  37.       //判断调用函数下标是否存在   length g_SysCallTable 求数组的项数
  38.       cmp eax, length g_SysCallTable
  39.       jae EXIT

  41.       call dword ptr [g_SysCallTable + eax * 4]  //调用对应函数,如果函数是C调用约定,我们的帮他平栈,否则栈会不平衡,而我们也没办法帮他平,不知道要平多少,所以API要设计成 stdcall调用约定,

  43. EXIT:
  44.       pop ebx;
  45.       pop fs;
  46.       retf;
  47.   }
  48. }

  50. //因为没用到参数,所以不用考虑ebp的情况
复制代码



  • 这样加函数的话 级表就行了,代理函数不用改,这样维护性提升了一个档次,并且实现函数只需要正常写,门只需要一个
传参

  1. -----------3环----------------
  2. #include <stdio.h>
  3. #include <stdlib.h>
  4. int main()
  5. {
  6.    __asm {
  7.     mov eax,0;    //调用第0个api,想调第几个给对应的下标就可以了
  8.     mov edx,esp;  //把当前栈地址通过edx传给0环
  9.     _emit 9ah
  10.     _emit 00h
  11.     _emit 00h
  12.     _emit 00h
  13.     _emit 00h
  14.     _emit 4bh
  15.     _emit 00h


  18.     mov eax,1;    //调用第1个api,想调第几个给对应的下标就可以了
  19.     push 1;       //传参
  20.     mov edx,esp;  //把当前栈地址通过edx传给0环
  21.     _emit 9ah
  22.     _emit 00h
  23.     _emit 00h
  24.     _emit 00h
  25.     _emit 00h
  26.     _emit 4bh
  27.     _emit 00h
  28.     add esp 4 //平栈

  30.     mov eax,1;    //调用第1个api,想调第几个给对应的下标就可以了
  31.     push 2;       //传参 第二个
  32.     push 1;       //传参 第一个
  33.     mov edx,esp;  //把当前栈地址通过edx传给0环
  34.     _emit 9ah
  35.     _emit 00h
  36.     _emit 00h
  37.     _emit 00h
  38.     _emit 00h
  39.     _emit 4bh
  40.     _emit 00h
  41.     add esp 8 //平栈
  42.   }

  44.   printf("call syscall ok\n");
  45.   system("pause");
  46.   return 0;
  47. }

  49. -----------0环----------------

  51. void __stdcall syscall1() {
  52.   DbgPrint("[51asm] syscall1\n");
  53. }

  55. void __stdcall syscall2(int p1) {
  56.   DbgPrint("[51asm] syscall2  p1:%d\n", p1);
  57. }

  59. void __stdcall syscall3(int p1, int p2) {
  60.   DbgPrint("[51asm] syscall3 p1:%d p2:%d\n", p1, p2);
  61. }


  64. //系统服务表
  65. typedef void (*SYSCALL)();
  66. SYSCALL g_SysCallTable[] = {&syscall1,(SYSCALL)&syscall2, (SYSCALL)&syscall3 };

  68. //函数参数大小表
  69. unsigned char  g_SysCallParam[] = { 0, 4,  8 };

  71. __declspec(naked) void SysCallProxy() {
  72.   __asm {
  73.     //int 3
  74.     push ebp
  75.     mov  ebp, esp
  76.     //保存环境
  77.     push fs
  78.     push ebx
  79.     push ecx
  80.     push esi
  81.     push edi

  83.     mov bx, 30h
  84.     mov fs, bx

  86.     cmp eax, length g_SysCallTable
  87.     jae EXIT

  89.     //从用户栈拷贝参数到内核栈
  90.     movzx ecx, byte ptr g_SysCallParam[eax]  //获取参数总大小
  91.     sub esp, ecx     //抬栈
  92.     mov esi, edx
  93.     mov edi, esp
  94.     rep movsb
  95.     //调用函数
  96.     call dword ptr [g_SysCallTable + eax * 4]

  98. EXIT:
  99.     //恢复环境
  100.     pop edi
  101.     pop esi
  102.     pop ecx
  103.     pop ebx
  104.     pop fs
  105.     mov esp, ebp   //平栈
  106.     pop ebp
  107.     retf
  108.   }
  109. }
复制代码




  • 这样3环用的也很舒服，类的就是系统，如果有一万个API，那么代理函数也要写一万个，所以一般操作系统作者会给编译器加一个宏，让他自动生成代理函数，因为有规律
  • 0环的两个表不一定要做成2个数组，做成结构体也可以
  • 上面代码还有问提，例如参数是个指针，用户故意传一个空指针，这样就会导致蓝屏，因此在函数里需要先验证一下参事是否是有效的
  • 如果攻击者知道我们系统调用的实现原理，他有可能不调 ntdll.dll，直接内联汇编进内核，这样调API进内核的出号就是调试器的API断点将失效，并且IDA逆向软件你将会看到导入表是空的，导出表是空的，因为这些系统调用可以直接内联汇编来调，直接进内核，不需要经过系统，反汇编代码如下：
  • 我们看到的汇编代码只有上面的3行，这就是加密
  • 这种加密方式只有我们了解windwos 的系统调用怎么实现的才能模仿
  • windows 里面没有用调用门，调用门一般内核漏洞 shellcode 经常用，系统不用，攻击者可以用
完整源码0环 内核驱动
  1. #include <ntddk.h>

  3. //12 1 1 0 0 32-Bit Call Gate
  4. //门描述符
  5. struct GateDes {
  6.   unsigned offset1 : 16;     //偏移低16位
  7.   unsigned selector : 16;    //代码段选择子
  8.   unsigned param : 5;        //参数数量
  9.   unsigned res:3;            //保留
  10.   unsigned type : 4;         //类型
  11.   unsigned s : 1;            //描述符类型 (0 = 系统段; 1 = 存储段)
  12.   unsigned dpl : 2;          //描述符特权级 ring0~ring3
  13.   unsigned p : 1;            //存在位   0 段不在    1 存在
  14.   unsigned offset2 : 16;     //偏移高16位
  15. };

  17. #pragma pack(1)
  18. struct DTR {
  19.   unsigned short limit;
  20.   unsigned int base;
  21. };

  23. void __stdcall syscall1() {
  24.   DbgPrint("[51asm] syscall1\n");
  25. }

  27. void __stdcall syscall2(int p1) {
  28.   DbgPrint("[51asm] syscall2  p1:%d\n", p1);
  29. }

  31. void __stdcall syscall3(int p1, int p2) {
  32.   DbgPrint("[51asm] syscall3 p1:%d p2:%d\n", p1, p2);
  33. }


  36. //系统服务表
  37. typedef void (*SYSCALL)();
  38. SYSCALL g_SysCallTable[] = {&syscall1,(SYSCALL)&syscall2, (SYSCALL)&syscall3 };

  40. //函数参数大小表
  41. unsigned char  g_SysCallParam[] = { 0, 4,  8 };

  43. __declspec(naked) void SysCallProxy() {
  44.   __asm {
  45.     //int 3
  46.     push ebp
  47.     mov  ebp, esp
  48.     //保存环境
  49.     push fs
  50.     push ebx
  51.     push ecx
  52.     push esi
  53.     push edi

  55.     mov bx, 30h   //0环 fs的值
  56.     mov fs, bx

  58.     cmp eax, length g_SysCallTable
  59.     jae EXIT

  61.     //从用户栈拷贝参数到内核栈
  62.     movzx ecx, byte ptr g_SysCallParam[eax]  //获取参数总大小
  63.     sub esp, ecx     //抬栈
  64.     mov esi, edx
  65.     mov edi, esp
  66.     rep movsb
  67.     //调用函数
  68.     call dword ptr [g_SysCallTable + eax * 4]

  70. EXIT:
  71.     //恢复环境
  72.     pop edi
  73.     pop esi
  74.     pop ecx
  75.     pop ebx
  76.     pop fs
  77.     mov esp, ebp   //平栈
  78.     pop ebp
  79.     retf
  80.   }
  81. }
  82.
  83. //卸载调用门
  84. void UnRegisterGate() {
  85.   KAFFINITY  mask = KeQueryActiveProcessors();
  86.   DbgPrint("mask:%x\n", mask);

  88.   KAFFINITY   shift = 1;
  89.   struct DTR gdt = { 0 };
  90.   //每一核都得卸载
  91.   while (mask) {
  92.     KeSetSystemAffinityThread(shift);
  93.     __asm {
  94.       sgdt gdt;
  95.     }
  96.     DbgPrint("base:%p limit:%p\n", (void*)gdt.base, (void*)gdt.limit);

  98.     //修改GDT
  99.     struct GateDes* pGate = (struct GateDes*)gdt.base;
  100.     struct GateDes gate = {0};  //改回0
  101.     pGate[9] = gate;   //3环的话选择子是0x4b,0环是48

  103.     shift <<= 1;
  104.     mask >>= 1;
  105.   }
  106. }

  108. //注册调用门
  109. void RegisterGate() {
  110.   struct GateDes gate;
  111.   gate.offset1 = (unsigned)&SysCallProxy & 0xffff;    //函数地址的低16位
  112.   gate.offset2 = (unsigned)&SysCallProxy >> 16;       //函数地址的高16位(无符号改为自动补0)
  113.   gate.selector = 8;                                  //函数地址在0环的CS段
  114.   gate.param = 0;                                     //参数数量
  115.   gate.res = 0;                                       //保留
  116.   gate.s = 0;                                         //系统段
  117.   gate.type = 12;                                     //类型:12调用门
  118.   gate.dpl = 3;                                       //0和3环都可以用
  119.   gate.p = 1;                                         //有效

  121.   KAFFINITY  mask = KeQueryActiveProcessors();
  122.   DbgPrint("mask:%x\n", mask);

  124.   KAFFINITY   shift = 1;
  125.   struct DTR gdt = { 0 };
  126.   //多核的话每一核都得去改
  127.   while (mask) {
  128.     KeSetSystemAffinityThread(shift);
  129.     __asm {
  130.       sgdt gdt;    //获取寄存器GDTR 的值
  131.     }
  132.     DbgPrint("base:%p limit:%p\n", (void*)gdt.base, (void*)gdt.limit);

  134.     //修改GDT
  135.     struct GateDes* pGate = (struct GateDes*)gdt.base;
  136.     pGate[9] = gate; //放在GDT表的第9项  3环的话选择子是0x4b,0环是48

  138.     shift <<= 1;
  139.     mask >>= 1;
  140.   }
  141. }


  144. /*驱动卸载函数 clean_up*/
  145. VOID Unload(__in struct _DRIVER_OBJECT* DriverObject)
  146. {
  147.   DbgPrint("[51asm] Unload! DriverObject:%p\n", DriverObject);

  149.   UnRegisterGate();
  150. }


  153. /*1.驱动入口函数*/
  154. NTSTATUS DriverEntry(
  155.   __in struct _DRIVER_OBJECT* DriverObject,
  156.   __in PUNICODE_STRING  RegistryPath)
  157. {
  158.   UNREFERENCED_PARAMETER(RegistryPath);

  160.   DbgPrint("[51asm] DriverEntry DriverObject:%p\n", DriverObject);

  162.   DriverObject->DriverUnload = Unload;    //注册卸载函数

  164.   RegisterGate();   //注册调用门

  166.   return STATUS_SUCCESS;
  167. }
复制代码



3环 用户调用

  1. #include <stdio.h>
  2. #include <stdlib.h>


  5. __declspec(naked) void __stdcall CallGate() {
  6.   __asm {
  7.     //int 3
  8.      lea edx, [esp + 8]   //多了一个返回值
  9.     _emit 9ah
  10.     _emit 00h
  11.     _emit 00h
  12.     _emit 00h
  13.     _emit 00h
  14.     _emit 4bh
  15.     _emit 00h
  16.     ret
  17.   }
  18. }

  20. void (__stdcall* g_SysCall)() = &CallGate;   //加这个可以防止修改金0环的方式而导致后面大改，这样只需要修改 CallGate() 函数就可以了

  22. //ntdll.dll
  23. __declspec(naked) void __stdcall Syscall1() {
  24.   __asm {
  25.     mov eax, 0  //syscall1
  26.     call g_SysCall
  27.     retn
  28.   }
  29. }
  30. __declspec(naked) void __stdcall Syscall2(int p1) {
  31.   __asm {
  32.     mov eax, 1  //syscall2
  33.     call g_SysCall
  34.     retn 4
  35.   }
  36. }

  38. __declspec(naked) void __stdcall Syscall3(int p1, int p2) {
  39.   __asm {
  40.     mov eax, 2  //syscall3
  41.     call g_SysCall
  42.     retn 8
  43.   }
  44. }


  47. int main()
  48. {
  49.   Syscall1();
  50.   Syscall2(1);
  51.   Syscall3(1, 2);
  52.   printf("call syscall1 ok\n");

  54.   system("pause");

  56. /*
  57.   //内联汇编进内核
  58.   __asm {
  59.     mov eax, 1  //syscall2
  60.     call g_SysCall
  61.     retn 4
  62.   }
  63. */
  64.
  65.   return 0;
  66. }
复制代码


系统调用
  • 系统调用就是调用系统的功能,英文为system call 缩写 sys call,对于开发者来说系统调用就是调API

    • 但是从操作系统的角度来说,系统调用不是API,因为API并不一定要进内核,所以我们说的系统调用就是调这个API必须要用0环权限才能完成,这才叫系统调用

    • 在3环下比如申请内存,创建文件这些API都得进内核
  • 提供系统调用功能

正常情况下是: 用户层发起系统调用 ==> 切换权限到ring0 ==> 执行系统调用 ==> 切换权限到ring3 中间还有寄存器的环境要改变,大的过程就是这样
这里就涉及到如何权限切换:首先就是ring3如何切换到ring0 权限的切换是由CPU来提供,代码是由CPU执行的,而CPU并不知道有没有权限执行,是操作系统告诉CPU的;所以检测 者就是CPU,切换权限就是CPU来切换的,CPU会提供一些方案来告诉操作系统怎么切换 1.中断:只要产生中断,CPU自动进入0环权限 2.异常:产生异常也会自动进入0环权限 3.自陷:自陷就是故意产生异常,最简单的自陷就是int 3;这就是故意的就是为了切换权限,自陷也算异常 4.门:只要用了门就会自动进入0环权限;中断门(IDT),陷阱门(IDT),调用门(GDT)等 陷阱门用的比较少,中断门就是IF = 0 也就是CLI指令那种 一般都是调用门或者中断门这两种. 门提供的就是进入0环了,对于CPU来说就要知道去哪里执行代码,也就是API的地址在哪,中断门也好调用门也好提 供的都是系统调用的地址
做系统调用是不需要和3环通讯的,只要在软件启动的时候安装一下,然后最后卸载
  • 自做API
这个函数代码一定要是在分页内存中,因为API没人调的话给它交换到磁盘上是不合理的... 编写好提供的API后,就要做一个调用门了 可以在CPU手册里查看门描述符格式,按照格式来完成调用门; 描述符格式其实可以参考GDT表格式.但是它中间的保留位门描述符用了5位,用于参数数量,只保留了3位
//门描述符
  1. //门描述符
  2. struct GateDes {
  3.     unsigned offset1  : 16; //偏移低16位
  4.     unsigned selector : 16; //代码段选择子
  5.     unsigned param    : 5; //参数数量
  6.     unsigned res      : 3; //保留的3位
  7.     unsigned type     : 4; //类型
  8.     unsigned s        : 1; //描述符类型 (0 = 系统段; 1 = 存储段)
  9.     unsigned dpl      : 2; //描述符特权级 ring0~ring3
  10.     unsigned p        : 1; //存在位   0 段不在    1 存在
  11.     unsigned offset2  : 16;//偏移高16位
  12. };
复制代码



门的做法就是:做一项这样的描述符,然后在GDT表里找一项空的填进去所以就写俩函数,注册门和卸载门注册门函数里就做一个门,然后把它写到GDT表里就行了卸载门函数就把对应项再置为0就行了这样0环的API就写完了,可以开始编写3环的使用程序了3环首先要检查CPL(当前特权级),RPL(描述符特权级),DPL(段寄存器的DPL)3环使用的话就是call或者jmp,但是一般使用的都是call,因为jmp过去就回不来了所以用call,把返回值压入栈里,这样才能return回来;        -但是CPL要小于等于DPL,这是合理的.注册的时候DPL写的是3环,所以调用者是3环2环1环0环都可以        -RPL要小于等于DPL也就是段寄存器里面的选择子的权限要小于等于DPL因为只能用call和jmp,所以3环也只有内联汇编了,但是内联汇编的话 call 0x4b:0这条指令无法编译通过,所以需要自己手动去写2进制的call指令去调用调用门


    • 切换流程
  • 虽然权限已经切换到0环了,但是栈也得切,要把3环的栈切换成0环的栈.切换栈的话就涉及到SS堆栈段和ESP. ESP要切换成ESP0. 为了调用完毕能回到3环,把3环的寄存器都保存到0环的栈里了(SS ESP CS EIP),并且还把3环的参数也拷贝到0 环栈里了. 也就是它和3环call函数的时候是不一样的,3环call一个函数就压一个返回地址(EIP)就行了,而调用门则额外多 压入了3个寄存器. 至于0环的SS和ESP从TS里来的,0环的CS和EIP就从门描述符里拿,所以它只要从TS里拿一共SS和ESP就可以切换 了. 回去的话就把这四个寄存器还原就行了,不能用ret(ret对于CPU来说是特权级不切换,并且是把栈顶的返回写入 EIP),现在是有四个寄存器都得还原,所以要用retf来返回. retf第一步就是把特权级切换成3环,接下来会把栈里的四个寄存器还原了.
  • 所以0环所提供的API函数只能用裸函数写了,因为要控制寄存器环境.

    • 至此门已经设计好了,3环除了调用它就没有别的操作了,但是它还是有缺陷的.
  • 通过调试时观察寄存器发现,当切换到0环的时候 eip,cs,esp,ss这些寄存器都改变了,这是对的,CPU是会切换 在Windows操作系统里FS是有作用的,但是CPU不负责切换这个寄存器,所以FS得自己切 使用WinDbg的时候因为要用dt命令!process命令,这些命令都会用到KPCR,而KPCR的值就是从FS里拿的,如果 FS不对的话,所有的命令都会出错,所以WinDbg会检测,只要发现FS不对,它就会自己改掉 但是从0环执行完毕,切换回去的时候WinDbg就不管了. 也就是调试的时候进0环它会自动把FS改成30,回3环它会自动改成0,但是不是断点调试的话FS是不会动的
  • 所以就要自己手动保存FS,而且需要注意的是不能下断点,下断点就会被WinDbg自己改了.就会造成保存失败.所以 系统调用不能调也不可调. FS的保存和恢复都应该由系统调用来完成

    • 代码示例

  1. /*********************0环程序****************************************/
  2. #pragma pack(1)
  3. struct DTR {
  4.     unsigned short limit;
  5.     unsigned int base;
  6. };
  7. //提供的第一个API
  8. __declspec(naked) void Syscall1() {

  10.     __asm {
  11.         //int 3
  12.         push fs //进入0环就把3环的fs压入栈里

  14.         mov ax,30h
  15.         mov fs,ax //然后把fs改成0环用的30h
  16.
  17.     }
  18.     DbgPrint("[WANG] Syscall1\n");

  20.     __asm {
  21.         pop fs //返回的时候再把fs弹出栈
  22.         retf
  23.     }
  24. }
  25. //卸载门
  26. void UnRegisterGate() {
  27.     //卸载的时候就直接填0就行了

  29.     KAFFINITY  mask = KeQueryActiveProcessors();
  30.     DbgPrint("mask:%x\n", mask);
  31.     KAFFINITY   shift = 1;
  32.     struct DTR gdt = { 0 };
  33.     while (mask) {
  34.         KeSetSystemAffinityThread(shift);
  35.         __asm {
  36.             sgdt gdt;
  37.         }
  38.         DbgPrint("base:%p limit:%p\n", (void*)gdt.base, (void*)gdt.limit);
  39.         //修改GDT
  40.         struct GateDes* pGate = (struct GateDes*)gdt.base;
  41.         struct GateDes gate = { 0 };
  42.         pGate[9] = gate; //004B

  44.         shift <<= 1;
  45.         mask >>= 1;
  46.     }
  47. };
  48. //注册门
  49. void RegisterGate() {
  50.     struct GateDes gate;
  51.     //门要描述的就是那个API地址
  52.     gate.offset1 = (unsigned)&Syscall1 & 0xffff;
  53.     gate.offset2 = (unsigned)&Syscall1 >> 16;
  54.     //再就是其他的一些成员了
  55.     gate.selector = 8;//选择子,肯定要给0环的段,0环的段只有一个就是cs
  56.     gate.param = 0;
  57.     gate.res = 0;
  58.     gate.s = 0;//描述符类型 0 = 系统段
  59.     gate.type = 12; //类型;12就是调用门(32位系统的),
  60.     gate.dpl = 3; //这个门3环可以用
  61.     gate.p = 1; //有效
  62.     //门做好后就要写到gdt表里
  63.     KAFFINITY  mask = KeQueryActiveProcessors();
  64.     DbgPrint("mask:%x\n", mask);
  65.     KAFFINITY   shift = 1;
  66.     struct DTR gdt = { 0 };
  67.     while (mask) {
  68.         KeSetSystemAffinityThread(shift);
  69.         __asm {
  70.             sgdt gdt;
  71.         }
  72.         DbgPrint("base:%p limit:%p\n", (void*)gdt.base, (void*)gdt.limit);

  74.         //修改GDT
  75.         struct GateDes* pGate = (struct GateDes*)gdt.base;
  76.         pGate[9] = gate; //选择子给3环用的应该是0x4b
  77.         //每一核都改一下
  78.         shift <<= 1;
  79.         mask >>= 1;
  80.     }
  81. };
  82. /*驱动卸载函数 clean_up*/
  83. VOID Unload(__in struct _DRIVER_OBJECT* DriverObject)
  84. {
  85.     DbgPrint("[WANG] Unload! DriverObject:%p\n", DriverObject);
  86.     //卸载门
  87.     UnRegisterGate();
  88. }


  91. /*1.驱动入口函数*/
  92. NTSTATUS DriverEntry(
  93.     __in struct _DRIVER_OBJECT* DriverObject,
  94.     __in PUNICODE_STRING  RegistryPath)
  95. {
  96.     UNREFERENCED_PARAMETER(RegistryPath);
  97.     DbgPrint("[WANG] DriverEntry DriverObject:%p\n", DriverObject);
  98.     //注册门
  99.     RegisterGate();
  100.     DriverObject->DriverUnload = Unload;
  101.     return STATUS_SUCCESS;
  102. }

  104. /*********************3环程序*****************************************/
  105. int main()
  106. {

  108.     __asm {
  109.         //第一个参数选择段描述符的选择子,第二个参数写段的偏移,但是不用写,因为偏移在描述符里已经有
  110.         //了所以写0也行
  111.         //call 0x4b:0;//调用调用门;这么写编译器不会编译通过的,得自己手写2进制了
  112.         _emit 9ah
  113.         _emit 00h
  114.         _emit 00h
  115.         _emit 00h
  116.         _emit 00h
  117.         _emit 4bh
  118.         _emit 00h //自己写2进制的call指令 ,这些代码是固定的.

  120.     }

  122.     printf("call syscall1 ok\n");
  123.     system("pause");
  124.     return 0;
  125. }
复制代码




    • 还要考虑有大量的API时的情况,以及传递参数的问题
  • 每个API都需要提供一个调用门,要从3环拷贝参数到0环需要在描述符里描述数量,一个参数4个字节是固定了,描述符 里数量给的是5位,也就是32个参数. 不同的API数量也是不一样的,因为带了参数,所以0环提供的API里就得保存ebp. 而且还得为这个API写一个调用门,但是如果数量太多的话,GDT表就不够用了.


      • 大量API时的解决方法
    • 因为参数数量不同,所以导致要做很多个门,解决方法就是自己拷贝,自己从3环的栈拷贝到0环.自己拷贝的话,门就可以写固定的了,参数数量直接写0但是门写固定的话调用API就无法区分了,所以要多两个参数,也就是API的下标和参数数量增加一个API代理函数,传递这两个参数,门的话就写这个函数的地址,这么设计的话门只需要一个就够了,而且提供的API也不需要用汇编写了,可以通过汇编把参数处理好,然后它正常返回到代理函数里.代理函数里再retf这个函数就叫系统调用代理函数.来解决参数转换问题在这个函数里就通过API下标这个参数来判断调用那个函数,其他API需要参数的话就可以自己通过参数数量来拷贝参数,但是拷贝的话不知道3环的栈在哪里,因为已经被切走了.所以可以在3环程序里先把它的栈保存到一个寄存器里.这样0环这个代理函数里就能用了$但是这么写的话如果函数过多的话,switch也得写很多,所以还是很麻烦.为了解决它可以增加一个函数指针表,利用传递的API下标直接调用表里对应的项$//定义一个函数指针typedef void(*SYSCALL)();//再写一个函数数组用于决定调那个函数SYSCALL g_SysCallTable[] = { &Syscall1,(SYSCALL)&Syscall2 };//直接调用就行了g_SysCallTable[apiNum]();$这样3环想调那个API的话额外传递一个参数就行了,而且apiNum这个参数可以通过寄存器来传递.$也就是3环想调那个API直接用寄存器说明就行了,比如:mov eax,0 //调用第0个API,0就是API编号0环调用的话就直接call dword ptr [g_SysCallTable + eax * 4]这样加API就直接加g_SysCallTable这个表就行了,而且API也可以正常写了,不用裸函数了,门也只需要一个了eax做返回值,也不需要保存了.$但是还要注意的是提供的API必须要是__stdcall约定的,这样在代理函数里调用API就不需要平栈了$


    • 参数问题解决
  • 首先3环在传递API编号的时候可以顺便把3环的栈通过寄存器传递给0环 这样0环就可以通过寄存器知道3环的栈在哪里了;但是API有几个参数还是不知道. 可以在做一个表,就是参数信息表,因为0环它自己提供的API,它知道每个API有几个字节的参数,所以提供参数信息 表,每一项就是对应API的参数字节信息. 然后3环已经把它的栈通过寄存器传递过来了,这样就可以按照字节数拷贝到0环的栈里,这样调用参数问题就可以了

    • 虽然0环和3环的代码已经写完了,但是3环调API还是用的是汇编,这样就很不通用了,所以3环得封装一个函数来方便调用,这就是Windows里面Ntdll.dll的功能,而kernel32就是检查参数的

    • 代码示例


  1. /**********************************0环************************/
  2. //提供的第一个API
  3. void __stdcall Syscall1() {


  6.     DbgPrint("[WANG] Syscall1\n");
  7. }
  8. //提供的第二个API
  9. void __stdcall Syscall2(int p1) {

  11.     DbgPrint("[WANG] Syscall2 p1:%d\n",p1);
  12. }

  14. //提供的第三个API
  15. void __stdcall Syscall3(int p1,int p2) {

  17.     DbgPrint("[WANG] Syscall3 p1:%d p2:%d\n", p1, p2);
  18. }

  20. //定义一个函数指针
  21. typedef void(*SYSCALL)();
  22. //再写一个函数数组用于决定调那个函数 (它叫系统服务表)
  23. SYSCALL g_SysCallTable[] = { &Syscall1,(SYSCALL)&Syscall2 ,(SYSCALL)&Syscall3 };
  24. //参数信息表
  25. unsigned char g_SysCallParam[] = { 0,4,8 };

  27. //代理函数,这个代理函数就写在门里.
  28. __declspec(naked) void SysCallProxy() {
  29.     //这里的代码是固定的,
  30.     __asm {
  31.         //int 3
  32.         push ebp
  33.         mov ebp,esp

  35.         push fs //进入0环就把3环的fs压入栈里
  36.         push ebx
  37.         push ecx
  38.         push esi
  39.         push edi

  41.         mov bx, 30h
  42.         mov fs, bx //然后把fs改成0环用的30h

  44.         //判断一下传过来的下标是否正确
  45.         cmp eax ,length g_SysCallTable //对比一下eax和数组下标
  46.         jae EXIT //大于数组下标就直接退出 ;使用jae避免负数的情况

  48.         //从用户栈拷贝参数到内核栈,
  49.         movzx ecx,byte ptr g_SysCallParam[eax]//获取API的参数字节
  50.         sub esp,ecx //抬0环的栈
  51.         mov esi,edx
  52.         mov edi,esp
  53.         rep movsb //然后从3环的栈里拷贝到0环的栈里

  55.         //根据API下标参数判断调用那个API;eax里就是3环传递的API下标
  56.         call dword ptr [g_SysCallTable + eax * 4]

  58. EXIT:
  59.         pop edi
  60.         pop esi
  61.         pop ecx
  62.         pop ebx
  63.         pop fs
  64.         mov esp,ebp
  65.         pop ebp

  67.         retf
  68.     }
  69. }
  70. /*注册卸载还是一样的,没有改动*/

  72. /*************************3环代码*********************************/
  73. //调用的代理函数
  74. __declspec(naked) void __stdcall CallGate() {
  75.     //相同的就写一个就行了
  76.     __asm {
  77.         //把3环的栈通过edx传递给0环//用edx来保存3环的栈,而且edx是不会切换的,这样0环代理函数就
  78.         //能用3环的栈了
  79.         lea edx, [esp + 8]//多了一个返回值入栈,所以要+8
  80.         _emit 9ah
  81.         _emit 00h
  82.         _emit 00h
  83.         _emit 00h
  84.         _emit 00h
  85.         _emit 4bh
  86.         _emit 00h //自己写2进制的call指令
  87.         ret
  88.     }

  90. }

  92. //以后进0环的方式可能会改变,为了避免代码大改,所以可以用函数指针,下面这些函数调用的时候就调g_SysCall就行了
  93. void(__stdcall* g_SysCall)() = &CallGate;


  96. //封装的第一个函数
  97. __declspec(naked) void __stdcall SysCall1() {
  98.     __asm {
  99.         mov eax, 0//调用第0个API syscall1
  100.         call g_SysCall //调用代理函数
  101.         ret
  102.     }
  103. }
  104. //第2个API的封装
  105. __declspec(naked) void __stdcall SysCall2(int p1) {
  106.     __asm {
  107.         mov eax, 1//调用第1个API syscall2
  108.         //push 1    //传递一个参数 封装了就不用push了,参数已经在栈里了
  109.         call g_SysCall //调用代理函数
  110.         ret 4
  111.     }
  112. }
  113. //第3个API的封装
  114. __declspec(naked) void __stdcall SysCall3(int p1,int p2) {
  115.     __asm {
  116.         mov eax, 2//调用第3个API syscall3
  117.         //push 2    //传递第二个参数
  118.         //push 1    //传递第一个参数
  119.         call g_SysCall //调用代理函数
  120.         retn 8
  121.     }
  122. }
  123. int main()
  124. {
  125.     SysCall1();
  126.     printf("call syscall1 ok\n");
  127.     SysCall2(1);
  128.     printf("call syscall2 ok\n");
  129.     SysCall3(1,2);
  130.     printf("call syscall3 ok\n");

  132.     system("pause");
  133.     return 0;
  134. }
复制代码


quot, 函数, 调用, void, 0环

相关帖子
回复

使用道具 举报

返回列表
+ 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|Archiver|手机版|小黑屋|断点社区 |网站地图

GMT+8, 2025-1-18 15:59 , Processed in 0.079603 second(s), 32 queries .

Powered by XiunoBBS

Copyright © 2001-2025, 断点社区.

快速回复 返回顶部 返回列表
