RadAsm的bug

创建程序

1、创建程序1:C++工程:

●项目选项:控制台"hello,World"程序,不使用预编译头




2、创建程序2:汇编工程:

●radasm工程选项:控制台

●将程序1中的obj拷贝至本工程中并添加至工程连接选项,用程序2调用程序1中的TestFunc函数



获取并解决BUG

1.非预期BUG:提示缺少lib,"LIBCD.LIB"、"OLDNAMES.lib"。

●解决办法:从VC库中获取并拷贝过来。


2.预期BUG1:LIBCD.lib BUG:LNK2001:无法处理的外部符号 _main。

●原因:虽然汇编当中未使用此库,但是在C++程序中使用到了C库PI"printf"。而程序2汇编没有main函数,所以就会在连接时报预期BUG。


●解决方案:增加"main",即把汇编程序的入口标号替换为main。

●效果:报错消失,但程序依然报其他错误。


3.预期BUG2:指定函数未定义


●BUG探究:查找GetEnvironmentStrings函数定义(kernel32.lib),将lib包含后仍出现指定BUG。

●BUG再探究:从kernel32.lib中查询报错API,发现对应接口不分A/W,而是将GetEnvironmentStrings作为定义,GetEnvironmentStringA作为宏,违反了我们过往对于微软命名风格的认知习惯。所以造成了预期bug2。


解决方案

○(1)手动修改radasm的kernel32.inc文件;


修改前:
GetDriveTypeW PROTO :DWORD
GetEnvironmentStringsA PROTO
GetEnvironmentStrings equ <GetEnvironmentStringsA>

修改后:
GetDriveTypeW PROTO :DWORD
GetEnvironmentStrings PROTO
GetEnvironmentStringsA equ <GetEnvironmentStrings>
    • (2)重新生成LIB的工具路径:..\RadASM\masm32\tools\inc2l\inc2l.exe
    • (3)将两者拷贝出来并cmd命令:inc2l.exe kernel32.inc。
    • img
    • (4)此时目录下未见新生成lib,研究一下inc2l.exe

分析程序:inc2l.exe

1.OD调试 引入壳


此时点击否就可以


  • 可以看到,汇编代码十分诡异,怀疑是加了壳,我们现在的代码不是程序真正的入口点,而是壳的代码
  • 壳的作用:对PE的保护。
  • 壳的原理:在执行真正的PE前,壳会先跑一段对PE进行处理的壳代码
  • 脱壳流程:1.查壳;2.有壳就去找OEP;3.dump进程
  • 通杀pushad技巧(压缩壳和部分加密壳):ESP定律。

2.ESP定律

  • 所谓ESP定律就是利用了pushad的设计原理,在一开始的时候,去栈上数据进行硬件读处理,当壳执行完毕要恢复PE前,即可快速锁定OEP定位。

3.OD分析定位OEP

  • (1)F8单步过pushad入栈,跟踪ESP,以DWORD类型,下硬件访问断点至第二组或第三组(王老师经验)。
esp 右键,数据窗口中跟随



F9


F8 入口点


脱壳

OllyDump

  • 1.设置:插件 → OllyDump ()→ 脱壳在当前调试的进程 (Dump process)
    • 此处幺蛾子:自版本的OD只有OllyDumpEx插件,无法同步以下操作,需要使用radasm自带的OD。
  • img
  • 2.选项:将EIP设为OEP,并确认转储为xxx_dump.exe。
  • img
  • 用cff查看,发现导入表错误
  • img
  • 3.OD调试xxx_dump.exe,发现程序无法运行。单步调试找到崩溃处,右键"长型→地址"。
  • img
  • img
  • 4.思考原因:发现是导入表缺少了IAT,可能是由于dump后数据格式会错位,导致插件无法正确读取进行转储。。
  • img

x32dbg

解决办法:使用x32dbg重建导入表。

  • (1)定位指令于OEF处,并于此行设置硬件断点。这里的代码即将被改,所以下cc断点不行


可以看到代码被改了


  • 设置在内存窗口中转到→常数,并将内存窗口区设置为地址。
  • img
  • 插件 → Scylla处理 → 自动搜索 → 获取导入 → Fix Dump 修复转储至原dump程序(生成xxx_dump_SCY.exe)。
  • img
  • img
  • 在用cff查看 此时查看IA表已经导入成功。


ImportREC

一般32位程序在32位系统中修复


修复inc2l.exe

inc2l.exe里面编译和链接用的绝对路径,换成相对路径就可以了,还有改字符串对应长度

修改编译选项



修改链接选项



重定位表

定义:记录需要绝对地址修正的表,大多数绝对地址如果imagebase变化的话就无法使用,需要修正程序所调用的那些绝对地址。

  • 修正方法:需要重定位的地址 + 偏移(当前基址 - PE的基址)
  • 开了随机基址的程序才需要重定位,而DLL通常都有重定位表,因为不一定能够加载到DLL指定的ImageBase上。

OS如何判定是否重定位?

  • 先查看随机地址标志,标志开启,地址重定位
  • 再查看数据目录项 5 是否位NULL,不为NULL,基址重定位。

我们现在都是玩固定基址的PE,随机基址涉及到要修代码,如果有重定位信息,就可以在内存中随便申请一块内存,把代码放进去跑。

我们知道随机基址需要重定位表来修代码, 那么是修什么代码呢。

实际上我们修的是使用绝对地址的代码,例如API的调用,通过IAT调用,这里就是使用的绝对地址,当模块基址改变时,原VA地址并没有保存API函数地址,所以就需要修正到正确的位置去获取API地址。

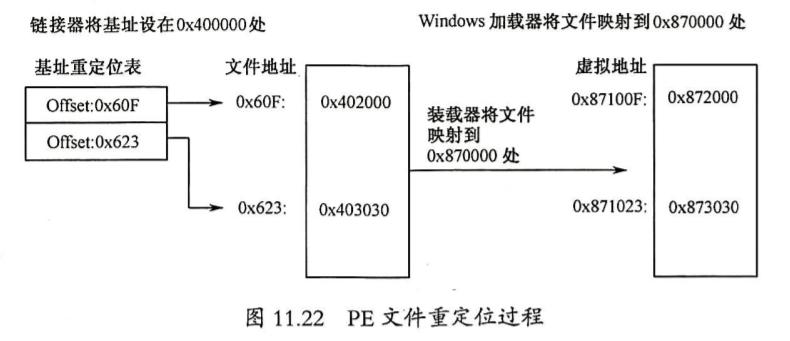

img设计思路

假设以下 RVA 地址需要进行修正,最简单的方法是把下面的地址都记录下来,加载的时候直接去修正

00001023

00001028

00001128

00001228

00001328

00001428

但是直接保存所有地址,那么数组的体积就会变得很大,那么如何减少体积呢

可以按照 分页地址 +分页偏移 的方式记录,因为分页偏移只需要 2个字节就可以了

00001000 分页基址

0000014 总大小

0023 分页偏移

0028

0128

0228

0328

0428

重定位表的结构

  • 重定位表的位置:在数据目录的[5]项,IMAGE_BASE_RELOCATION,共8+N字节。

IMAGE_BASE_RELOCATION

// IMAGE_BASE_RELOCATION 重定位结构体,以8字节全0结尾
typedef struct _IMAGE_BASE_RELOCATION {
    DWORD   VirtualAddress; ;+0x00, 分页基址
    DWORD   SizeOfBlock;    ;+0x04, 对应重定位数据块的大小,以字节为单位
    // WORD TypeOffset[1]   ;+0x08, 重定项位数组,个数=(SizeOfBlock-8)/2
    // TypeOffset解析:高4位两个取值--0无需重定位(多用于对齐),3需要重定位;低12位是页内偏移;
} IMAGE_BASE_RELOCATION;
typedef IMAGE_BASE_RELOCATION ,* PIMAGE_BASE_RELOCATION;



1F000 对应文件偏移 9200


所有分页的数据大小合计就是 3B0 跟 结构体里面的总大小一致


便宜的最高位是 3 表示需要被重定位 , 0表示不需要,代表要对齐

OD中,有下划线的是代表修正后的地址



3538 开头是3 表示是一个有效重定位项 偏移值是 538 ,分页是 12000




原基址: 10000000

新基址: 78b80000

偏移 : 68b80000

地址 1001788c + 68b80000 = 78 B9 78 8C

8c 78 b9 78


LoadDll

一个PE 有重定位表, 那么我们就可以把它加载到任意地址,然后修复重定位表即可,就可以模拟 LoadLibrary 了

user32.dll 的 MessageBoxA 要在xp中运行 win10无法运行 因为 win10的 user32.dll 需要初始化一个全局变量

.586
.model flat,stdcall
option casemap:none

   include windows.inc
   include user32.inc
   include kernel32.inc
   include msvcrt.inc

   includelib user32.lib
   includelib kernel32.lib
   includelib msvcrt.lib


WinMain proto :DWORD,:DWORD,:DWORD,:DWORD


.data
   ;g_szDll db "Dll.dll",0
   ;g_szFunc  db "Add",0

   g_szDll db "user32.dll",0
   g_szFunc  db "MessageBoxA",0

.code

;参数:   句柄   导出函数名
MyGetProcAddress proc hMod:HMODULE, lpProcName:LPCSTR

    LOCAL @pDosHdr:ptr IMAGE_DOS_HEADER          ;dos头
    LOCAL @pNTHdr:ptr IMAGE_NT_HEADERS           ;Nt头
    LOCAL @pExpDir:ptr IMAGE_EXPORT_DIRECTORY    ;导出表

    LOCAL @pAddrTbl:DWORD     ;导出地址表地址
    LOCAL @pNameTbl:DWORD     ;导出名称表地址
    LOCAL @pOrdTbl:DWORD      ;导出序号表地址

    ;解析
    ;dos 头
    mov eax, hMod
    mov @pDosHdr, eax

    ;nt头
    mov esi, @pDosHdr
    assume esi:ptr IMAGE_DOS_HEADER
    mov eax, hMod
    add eax, [esi].e_lfanew
    mov @pNTHdr, eax


    mov esi, @pNTHdr
    assume esi:ptr IMAGE_NT_HEADERS


    ;获取导出表
    mov esi, @pNTHdr
    assume esi:ptr IMAGE_NT_HEADERS

    mov eax, [esi].OptionalHeader.DataDirectory[0].VirtualAddress
    add eax, hMod
    mov @pExpDir, eax

    mov esi, @pExpDir
    assume esi:ptr IMAGE_EXPORT_DIRECTORY

    ;导出函数地址表
    mov eax, [esi].AddressOfFunctions
    add eax, hMod
    mov @pAddrTbl, eax

    ;导出函数名称表
    mov eax, [esi].AddressOfNames
    add eax, hMod
    mov @pNameTbl, eax


    ;导入序号表
    mov eax, [esi].AddressOfNameOrdinals
    add eax, hMod
    mov @pOrdTbl, eax


    ;判断是序号还是名称  (序号是一个 word,对于 dword来说高位都是0)
    .if lpProcName & 0000ffffh
        ;名称
        mov ebx, @pNameTbl
        xor ecx, ecx
        .while ecx < [esi].NumberOfNames
            ;获取名称地址
            mov eax, [ebx+ecx*4]
            add eax, hMod

            ;字符串比较
            push ecx
            invoke crt_strcmp, lpProcName, eax
            pop ecx
            .if eax == 0
                ;找到了, 从导出序号表取出函数地址下标
                mov edi, @pOrdTbl
                movzx eax, word ptr [edi+ecx*2]


                ;从导入地址表,下标寻址,获取导出函数地址
                mov ebx, @pAddrTbl
                mov eax, [ebx+eax*4]

                ;判断转发 。。。。解析函数名,递归判断


                ;返回地址
                .if eax != NULL
                    add eax, hMod
                    ret
                .endif

            .endif

            inc ecx
        .endw


    .else
        ;序号
        mov eax, lpProcName
        sub eax, [esi].nBase ;获取索引值

        ;从导入地址表,下标寻址,获取导出函数地址
        mov ebx, @pAddrTbl
        mov eax, [ebx+eax*4]

        .if eax != NULL
            add eax, hMod
            ret
        .endif

    .endif


    xor eax, eax
    ret

MyGetProcAddress endp


MyLoadLibary proc uses ebx ecx edx esi edi lpFileName:LPCTSTR
     LOCAL @dwImageBase:DWORD       ;自己进程的模块基址
    LOCAL @hFile:HANDLE            ;文件句柄
    LOCAL @hFileMap:HANDLE         ;映射句柄
    LOCAL @pPEBuf:LPVOID           ;映射文件的缓冲地址
    LOCAL @pDosHdr:ptr IMAGE_DOS_HEADER      ;目标进程的dos头
    LOCAL @pNTHdr:ptr IMAGE_NT_HEADERS       ;目标进程的NT头
    LOCAL @pSecHdr:ptr IMAGE_SECTION_HEADER  ;目标进程的节表
    LOCAL @dwNumOfSecs:DWORD                 ;目标进程的节表数量
    LOCAL @pImpHdr:ptr IMAGE_IMPORT_DESCRIPTOR   ;目标进程的导入表
    LOCAL @dwSizeOfHeaders:DWORD                 ;目标进程的选项头大小
    LOCAL @dwOldProc:DWORD                       ;旧的内存属性
    LOCAL @hdrZeroImp:IMAGE_IMPORT_DESCRIPTOR    ;导入表结束标志,所有项全0
    LOCAL @hDll:HMODULE                          ;加载dll的句柄
    LOCAL @dwOep:DWORD                           ;进程的入口地址
    LOCAL @pReloc:ptr IMAGE_BASE_RELOCATION      ;重定位表
    LOCAL @dwOfReloc:DWORD                       ;重定位数据块大小
    LOCAL @dwOff:DWORD                           ;新旧的基址偏移值


    ;判断导入表结束的标志清0
    invoke RtlZeroMemory, addr @hdrZeroImp, size IMAGE_IMPORT_DESCRIPTOR




    ;解析PE文件,获取表

    ;打开文件
    invoke CreateFile, lpFileName, GENERIC_READ, FILE_SHARE_READ,NULL, OPEN_EXISTING,FILE_ATTRIBUTE_NORMAL, NULL
    ;check ....
    mov @hFile, eax   ;保存文件句柄

    invoke CreateFileMapping, @hFile, NULL, PAGE_READONLY, 0, 0, NULL   ;创建文件映射
    ;check
    mov @hFileMap, eax    ;创建文件映射句柄

    invoke MapViewOfFile, @hFileMap, FILE_MAP_READ, 0, 0, 0      ;将整个文件映射进内存
    ;check
    mov @pPEBuf, eax      ;保存映射文件内存的地址

    ;解析目标进程

    ;目标进程的 dos 头
    mov eax, @pPEBuf
    mov @pDosHdr, eax

    ;目标进程的 nt头
    mov esi, @pDosHdr
    assume esi:ptr IMAGE_DOS_HEADER
    mov eax, @pPEBuf
    add eax, [esi].e_lfanew   ;获取nt头的偏移地址
    mov @pNTHdr, eax


    mov esi, @pNTHdr
    assume esi:ptr IMAGE_NT_HEADERS

    ;选项头信息
    mov eax, [esi].OptionalHeader.SizeOfHeaders    ;获取选项头大小
    mov @dwSizeOfHeaders, eax

    invoke VirtualAlloc, NULL, [esi].OptionalHeader.SizeOfImage, MEM_COMMIT, PAGE_EXECUTE_READWRITE
    mov @dwImageBase, eax

    sub eax, [esi].OptionalHeader.ImageBase
    mov @dwOff, eax ;新旧ImageBase的偏移差

    ;进程的入口地址  =  进程的内存偏移地址 + 模块基址
    mov eax, [esi].OptionalHeader.AddressOfEntryPoint
    add eax, @dwImageBase
    mov @dwOep, eax


    ;节表  地址: 选项头地址+大小
    movzx eax, [esi].FileHeader.NumberOfSections
    mov @dwNumOfSecs,eax

    lea ebx, [esi].OptionalHeader

    ;获取选项头大小:用于定位节表位置=选项头地址+选项头大小
    movzx eax, [esi].FileHeader.SizeOfOptionalHeader   ;把 word 转为 dword
    add eax, ebx
    mov @pSecHdr, eax   ;保存节表地址




    ;拷贝PE头  从映射内存拷贝到 自己进程的最开始处
    invoke crt_memcpy, @dwImageBase, @pPEBuf, @dwSizeOfHeaders


    ;按照节表,拷贝节区数据
    mov esi, @pSecHdr
    assume esi:ptr IMAGE_SECTION_HEADER
    xor ecx, ecx
    .while ecx < @dwNumOfSecs   ;遍历节表
        ;目标
        mov edi, @dwImageBase
        add edi, [esi].VirtualAddress  ;获取节的内存地址 + 模块地址 就是内存中的绝对地址

        ;源
        mov ebx, @pPEBuf
        add ebx, [esi].PointerToRawData  ;获取指定进程的节数据的偏移地址  映射的首地址 + 文件偏移地址

        ;大小[esi].SizeOfRawData

        ;拷贝  注意,很多 C 库函数 并不会 保存 ecx ,edx 环境,自己使用前记得先保存
        push ecx
        push edx
        invoke crt_memcpy, edi, ebx, [esi].SizeOfRawData   ;将目标进程的节数据拷贝进自己的进程
        pop edx
        pop ecx

        inc ecx      ;计数++
        add esi, size IMAGE_SECTION_HEADER  ;指针移动
    .endw

    ;获取导入表  如果在前面获取导入表信息,那么就需要对内存地址和文件地址做转化比较麻烦
                ;但是把数据拷贝到我们进程之后只需要访问内存进程就可以了
    mov esi, @pNTHdr
    assume esi:ptr IMAGE_NT_HEADERS

    ;获取导入表地址 ,数组的第二个元素的第一个成员
    mov eax, [esi].OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT*8].VirtualAddress
    add eax, @dwImageBase   ;获取导入表在进程的绝对地址  内存偏移 + 模块基址
    mov @pImpHdr, eax       ;保存导入表的地址

    ;处理导入表
    mov esi, @pImpHdr
    assume esi:ptr IMAGE_IMPORT_DESCRIPTOR

    .while TRUE     ;遍历导入表

        ;判断结束,全0项结束
        invoke crt_memcmp, esi, addr @hdrZeroImp
        .if eax == 0
            .break
        .endif


        ;判断字段,为空则结束
        .if [esi].Name1 == NULL || [esi].FirstThunk == NULL
            .break
        .endif


       ;加载dll
        mov eax, [esi].Name1
        add eax, @dwImageBase
        push ecx
        push edx
        invoke LoadLibrary, eax   ;根据dll名加载 dll
        pop edx
        pop ecx
        ;check              如果此时为空加说明无法找到dll
        mov @hDll, eax      ;保存dll的模句柄

        ;获取导入地址表,IAT
        mov ebx, [esi].FirstThunk
        add ebx, @dwImageBase

        ;获取导入名称表,INT
        mov edi, ebx
        .if [esi].OriginalFirstThunk != NULL
            mov edi, [esi].OriginalFirstThunk
            add edi, @dwImageBase
        .endif


        ;遍历导入名称表
        .while dword ptr [edi] != 0

            .if dword ptr [edi] & 80000000h   ;判断最高位是否为1
                ;序号导入,获取序号
                mov edx, dword ptr [edi]
                and edx, 0ffffh               ;获取低 word
            .else
                ;名称导入
                mov edx, dword ptr [edi]
                add edx, @dwImageBase
                add edx, 2                  ;名称前面有2个无用字节
            .endif

            ;获取dll导入函数进程加载后地址
            push ecx
            push edx
            invoke GetProcAddress, @hDll, edx
            pop edx
            pop ecx
            ;check

            ;把地址存入 INT 表
            mov dword ptr [ebx], eax

            add ebx, 4
            add edi, 4
        .endw


        add esi, size IMAGE_IMPORT_DESCRIPTOR
    .endw


    ;处理重定位表
    mov esi, @pNTHdr
    assume esi:ptr IMAGE_NT_HEADERS

    ;定位重定位表
    mov eax, [esi].OptionalHeader.DataDirectory[5 * 8].VirtualAddress
    add eax, @dwImageBase
    mov @pReloc, eax

    mov eax, [esi].OptionalHeader.DataDirectory[5 * 8].isize
    mov @dwOfReloc, eax

    xor ecx, ecx
    mov esi, @pReloc
    assume esi:ptr IMAGE_BASE_RELOCATION

    .while ecx < @dwOfReloc
        push ecx

        ;数组首地址
        mov ebx, esi
        add ebx, 8

        ;数组元素个数
        mov ecx, [esi].SizeOfBlock
        sub ecx, 8
        shr ecx, 1    ;除以2就是右移1位

        ;遍历数组
        xor edx, edx
        .while edx < ecx
            ;取出一项
            movzx eax, word ptr [ebx+edx*2]

            ;判断是否是有效重定位项
            .if eax & 00003000h
                ;修正
                and eax, 0fffh ;页偏移
                add eax, [esi].VirtualAddress ;RVA
                add eax, @dwImageBase;VA

                mov edi, @dwOff
                add dword ptr [eax], edi
            .endif

            inc edx
        .endw

        pop ecx
        ;处理下一个分页
        add ecx, [esi].SizeOfBlock
        add esi, [esi].SizeOfBlock
    .endw

    ;调用dllmain
    push 0
    push DLL_PROCESS_ATTACH
    push @dwImageBase
    call @dwOep

    mov eax, @dwImageBase
    ret

MyLoadLibary endp

start:
    invoke MyLoadLibary, offset g_szDll
    invoke MyGetProcAddress,eax, offset g_szFunc

    push MB_OK
    push offset g_szDll
    push offset g_szFunc
    push NULL
    call eax
    invoke ExitProcess,0



end start

我们的 MyLoadLibary 去调系统 GetProcAddress 会崩,什么都拿不到,因为 GetProcAddress 有检查,他会取peb的 ldr 的链表中去验证dll在不在里面,是不是一个dll,如果不是那他就不去分析导入表,如果想要系统加载信息,就要把我们的信息加到peb里面去

我们可以通过这这种方式把一个 exe 或者一个dll 注入到另一个进程里面去,在另一个进程申请一块内存,把节数据拷贝进去,把导入表和重定位表处理一下

API模拟

api 模拟   在对抗中一般用来加载系统dll,防止别人下api断点
  • 原理:IAT表填函数地址的时候不是填的系统DLL,自己处理,将IAT表中函数地址填自己加载的DLL导出函数地址(自己将系统DLL加载到堆内存里)
    • 一般不会装载全部的DLL,而是将需要的函数做处理后装载到堆里。
  • 将API模拟到堆内,堆内获取地址调用。
  • 新的注入方式,远程线程调用LoadDll,加载Dll。

注意:

  1. 并不是所有API都能模拟。比如Kernel32 和 ntdll
    1. 优点:修导入表的时候特别难修

申请内存,拷贝数据,修复表这些行为太明显了,例如系统dll 要掉 createfile 这个 api ,他就把这块拷出来(从头到ret),申请一块内存,放在里面,再把里面信息,偏移,重定位等信息处理一下,这种还有可能看出来,更好的方法就是把数据放到节里面

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|Archiver|手机版|小黑屋|断点社区 |网站地图

GMT+8, 2025-4-5 07:05 , Processed in 0.121116 second(s), 23 queries , Yac On.

Powered by XiunoBBS

Copyright © 2001-2025, 断点社区.

快速回复 返回顶部 返回列表
