调试器原理与编写04.硬件断点

大理寺少卿 · 发表于 2025-1-5 22:15:32

每个线程最多只能四个硬件断点，每一个可以设3种类型，硬件断点是由 CPU 支持的

硬件断点是为了解决某些情况下软件断点用不了的情况（例如软件中带有自修改，下断点处的代码被软件自身执行过程中把值改了）

硬件断点有3种类型

执行断点,跟一般断点作用差不多
写入断点（长度有子，字节，双字 3种）
访问断点(可读可写)

硬件断点与调试寄存器

硬件断点容易被检测。
硬件断点通过8个32位寄存器（调试寄存器）实现；
硬件断点最多可设置4个，属性执行内存均可，调试寄存器命名从DR0-DR7：
- DR0-DR3：表示断点的设置地址；
- DR4、DR5：与硬件断点的实现无关，可忽略；
- DR6：又称状态调试寄存器，表示断点命中的状态（命中为1，未命中为0）；各个位的含义如下：B0～B3，如果其中任何一个位置位，则表示是相应的Dr0~3断点引发的调试陷阱。当如果多个断点同时命中他只会把其中一个置1 ，其他的不会
- - BD置位表示是GD位置位情况下访问调试寄存器引发的陷阱。
  - BT位:TSS任务切换时,若设置了T标志位,会引起调试异常,并使得BT位置位。
  - BS置位表示是单步中断引发的断点。即EFLAGS的TF置位时引发的调试陷阱。
  - DR6寄存器的值，建议在每次异常提交之前清除。
- DR7：表示设置到哪个寄存器上，L=局部（可忽略位项：GD=保护标志，GE，LE，G=全局）：
- - L0-L3=1表示对应值的DRx已启动，即L0=1表DR0启动，反之未启动，即L2=0表示DR2未启动。
  - LE和GE：为了兼容性，Intel建议使用精确断点时把LE和GE都设置为1。（使用精确断点标志，P6及之后的cpu不支持该标志）
  - 16-31位：每个2位，4位一组，描述设的断点类型(R/W)和长度(LEN)，长度(LEN)对执行不起作用。
- - - R/W0到R/W3：指定各个断点的触发条件。对应DR0到DR3中的地址以及DR6中的4个断点条件标志。
- - - - 00=只执行；
      - 01=写入数据断点；
      - 10=I/O端口断点（只用于pentium+，需设置CR4的DE位，DE是CR4的第3位）；
      - 11=读或写数据断点。
- - - LEN0到LEN3：指定在调试地址寄存器DR0到DR3中指定的地址位置的大小。
    - 如果R/Wx位为0（执行断点），则LENx位也必须为0，否则会产生不确定的行为。
- - - - 可能取值：00=1字节；01=2字节；10=保留；11=4字节。
- - - - 设置内存断点时，内存地址应与指定取值对齐。

代码实现获取和设置寄存器环境

;获取寄存器环境
GetContext proc uses esi dwTID:DWORD, pCtx:ptr CONTEXT
    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov esi, pCtx
    assume esi:ptr CONTEXT

    mov [esi].ContextFlags, CONTEXT_ALL
    invoke GetThreadContext, @hThread, esi   ;获取寄存器环境信息

    assume esi:nothing

    invoke CloseHandle, @hThread
    ret

GetContext endp

;设置寄存器环境
SetContext proc dwTID:DWORD, pCtx:ptr CONTEXT
    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    invoke SetThreadContext, @hThread, pCtx   ;设置寄存器环境信息

    invoke CloseHandle, @hThread
    ret

SetContext endp

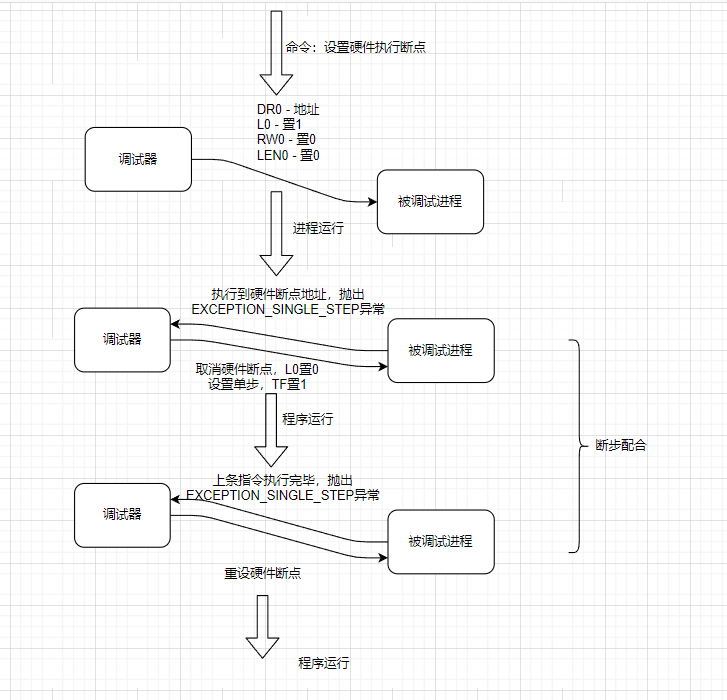

硬件执行断点

硬件断点触发单步800000004异常，所以需要在单步异常里面区分一下。

如果有多个硬件断点，在设置DR7的时候，需要保留原有的，然后在清空自己的位，然后在设置。

注意：系统断点不是主线程，不能设置硬件断点。当有新进程创建，将所有的硬件断点寄存器重新设置一遍。

硬件断点在抛出异常的时候，此时eip的指令没有执行。执行不过去。解决办法：断步配合。

因为这个断点是CPU管理的，当CPU发现此时的eip和硬件断点地址相同时，就不执行了。此时的eip当前指令还没有执行，此时g和p等都过不去，如何才能让他继续执行呢？

解决办法：断步配合。再抛出硬件断点异常的时候清除当前断点，执行完这条语句后，通过单步重新设置硬件断点。

硬件执行断点

;设置硬件执行断点
invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
mov @ctx.iDr0, 01001BD2h                         ;设置下硬件执行断点的地址和寄存器
or @ctx.iDr7, 1                                  ; L0 置 1 ,表示 在 dr0 下了断点
and @ctx.iDr7, 0fff0ffffh                        ;R/W0和LEN0都是0  (dr7 的 16 - 19位)
invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境



;处理硬件执行断点异常
;重设硬件断点
.if g_bIsResetHardBpStep == TRUE
    mov g_bIsResetHardBpStep, FALSE
    ;设置硬件执行断点
    invoke GetContext, [esi].dwThreadId, addr @ctx     ;获取寄存器环境
    or @ctx.iDr7, 1                                    ;L0置1,说明在 dr0 设置了硬件断点 (其他的前面已经设置过了,因此这里不需要在设置)
    invoke SetContext, [esi].dwThreadId, addr @ctx     ;设置寄存器环境
    mov eax, DBG_CONTINUE
    ret
 .endif

  ;处理硬件断点的单步
  invoke GetContext, [esi].dwThreadId, addr @ctx
  .if @ctx.iDr6 & 1 ; 执行断点的异常来了dr0 上的断点
       ;取消硬件断点
       invoke GetContext, [esi].dwThreadId, addr @ctx  ;获取寄存器环境
       and @ctx.iDr7, 0fffffffeh                       ;L0 置 0 取消 dr0 上的断点
       invoke SetContext, [esi].dwThreadId, addr @ctx  ;设置寄存器环境

       ;设置单步
       invoke SetTF, [esi].dwThreadId
       ;下个单步重设硬件断点
       mov g_bIsResetHardBpStep, TRUE
       ;等待命令
       invoke InputCmd, pDE
 .endif

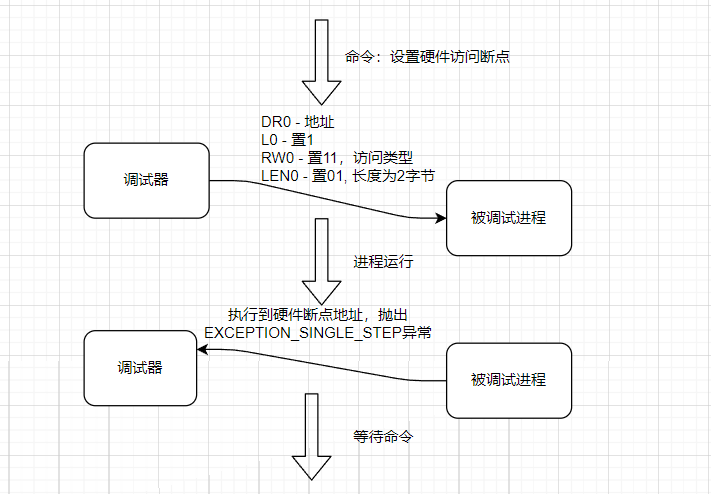

硬件访问断点

硬件访问断点不需要做断步配合

硬件访问断点原理：当cpu译码，执行的时候，才知道访问的地方是不是硬件访问断点，说以都会断到该条的下一行。

硬件访问断点

;设置硬件访问断点
invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
mov @ctx.iDr1, 1005000h                          ;设置下硬件访问断点的地址和寄存器
or @ctx.iDr7, 100b                               ;L1 置 1 ,表示 在 dr1 下了断点
or @ctx.iDr7, 00f00000h                          ;R/W1和LEN1都是11b，访问，长度为四个字节 (dr7 的 20 - 23位)
mov @ctx.iDr6, 0                                 ;dr6清0
invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境


处理硬件访问异常
invoke GetContext, [esi].dwThreadId, addr @ctx
.if @ctx.iDr6 & 10b     ;访问断点的异常来了dr1 上的断点

    invoke crt_printf, offset g_szHardbpTip

    ;等待命令
    invoke InputCmd, pDE
.endif

完整代码

.586
.model flat,stdcall
option casemap:none

   include windows.inc
   include user32.inc
   include kernel32.inc
   include msvcrt.inc
   include udis86.inc

   includelib user32.lib
   includelib kernel32.lib
   includelib msvcrt.lib
   includelib libudis86.lib

.data
    g_szExe db "winmine.exe", 0
    g_hExe  dd 0
    g_szEXCEPTION_DEBUG_EVENT         db "EXCEPTION_DEBUG_EVENT", 0dh, 0ah, 0
    g_szCREATE_THREAD_DEBUG_EVENT     db "CREATE_THREAD_DEBUG_EVENT", 0dh, 0ah, 0
    g_szCREATE_PROCESS_DEBUG_EVENT    db "CREATE_PROCESS_DEBUG_EVENT", 0dh, 0ah, 0
    g_szEXIT_THREAD_DEBUG_EVENT       db "EXIT_THREAD_DEBUG_EVENT", 0dh, 0ah, 0
    g_szEXIT_PROCESS_DEBUG_EVENT      db "EXIT_PROCESS_DEBUG_EVENT", 0dh, 0ah, 0
    g_szLOAD_DLL_DEBUG_EVENT          db "LOAD_DLL_DEBUG_EVENT", 0dh, 0ah, 0
    g_szUNLOAD_DLL_DEBUG_EVENT        db "UNLOAD_DLL_DEBUG_EVENT", 0dh, 0ah, 0
    g_szOUTPUT_DEBUG_STRING_EVENT     db "OUTPUT_DEBUG_STRING_EVENT", 0dh, 0ah, 0

    g_szHardbpTip                     db "硬件访问断点", 0

    g_szLoadDllFmt   db "%08X %s", 0dh, 0ah, 0
    g_szwLoadDllFmt   dw '%', '0', '8', 'X', ' ', '%', 's', 0dh, 0ah, 0
    g_szBpFmt  db "CC异常 %08X", 0dh, 0ah, 0
    g_szSsFmt  db "单步异常 %08X", 0dh, 0ah, 0
    g_szOutPutAsmFmt db "%08x %-20s %-20s", 0dh, 0ah, 0
    g_szInputCmd db "选择命令：", 0dh, 0ah
                db "是:设置硬件执行断点", 0dh, 0ah
                db "否:设置硬件访问断点", 0dh, 0ah
                db "取消:直接运行", 0dh, 0ah,0


    g_btOldCode db 0
    g_dwBpAddr  dd   010021a9h
    g_byteCC   db 0CCh
    g_szOutPutAsm db 64 dup(0)
    g_ud_obj db 1000h dup(0)
    g_bIsCCStep dd FALSE
    g_bIsStepStep dd FALSE
    g_bIsResetHardBpStep dd FALSE

.code

IsCallMn  proc uses esi edi pDE:ptr DEBUG_EVENT, pdwCodeLen:DWORD
    LOCAL @dwBytesOut:DWORD
    LOCAL @dwOff:DWORD
    LOCAL @pHex:LPSTR
    LOCAL @pAsm:LPSTR

    mov esi, pDE
    assume esi:ptr DEBUG_EVENT

        ;显示下一条即将执行的指令
    invoke ReadProcessMemory, g_hExe, [esi].u.Exception.pExceptionRecord.ExceptionAddress, \
        offset g_szOutPutAsm, 20, addr @dwBytesOut
    invoke ud_init, offset g_ud_obj
    invoke ud_set_input_buffer, offset g_ud_obj, offset g_szOutPutAsm, 20
    invoke ud_set_mode, offset g_ud_obj, 32
    invoke ud_set_syntax, offset g_ud_obj, offset ud_translate_intel
    invoke ud_set_pc, offset g_ud_obj, [esi].u.Exception.pExceptionRecord.ExceptionAddress

    invoke ud_disassemble, offset g_ud_obj
    invoke ud_insn_off, offset g_ud_obj
    mov @dwOff, eax
    invoke ud_insn_hex, offset g_ud_obj
    mov @pHex, eax
    invoke ud_insn_asm, offset g_ud_obj
    mov @pAsm, eax
    invoke ud_insn_len, offset g_ud_obj
    mov edi, pdwCodeLen
    mov [edi], eax

    invoke crt_printf, offset g_szOutPutAsmFmt, @dwOff, @pHex, @pAsm

    mov eax, @pAsm
    .if dword ptr [eax] == 'llac'
        mov eax, TRUE
        ret
    .endif

    mov eax, FALSE
    ret

IsCallMn endp

SetTF proc dwTID:DWORD
    LOCAL @hThread:HANDLE
    LOCAL @ctx:CONTEXT

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov @ctx.ContextFlags, CONTEXT_FULL
    invoke GetThreadContext, @hThread, addr @ctx

    or @ctx.regFlag, 100h

    invoke SetThreadContext, @hThread, addr @ctx
    invoke CloseHandle, @hThread

    ret

SetTF endp

DecEIP proc dwTID:DWORD
    LOCAL @hThread:HANDLE
    LOCAL @ctx:CONTEXT

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov @ctx.ContextFlags, CONTEXT_FULL
    invoke GetThreadContext, @hThread, addr @ctx

    dec @ctx.regEip

    invoke SetThreadContext, @hThread, addr @ctx
    invoke CloseHandle, @hThread
    ret

DecEIP endp

;获取寄存器环境
GetContext proc uses esi dwTID:DWORD, pCtx:ptr CONTEXT
    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov esi, pCtx
    assume esi:ptr CONTEXT

    mov [esi].ContextFlags, CONTEXT_ALL
    invoke GetThreadContext, @hThread, esi   ;获取寄存器环境信息

    assume esi:nothing

    invoke CloseHandle, @hThread
    ret

GetContext endp

;设置寄存器环境
SetContext proc dwTID:DWORD, pCtx:ptr CONTEXT
    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    invoke SetThreadContext, @hThread, pCtx   ;设置寄存器环境信息

    invoke CloseHandle, @hThread
    ret

SetContext endp

SetBp proc
    LOCAL @dwBytesOut:DWORD

    ;保存原来的指令， 在 01001BCF写入CC
    invoke ReadProcessMemory, g_hExe, g_dwBpAddr, offset g_btOldCode, size g_btOldCode, addr @dwBytesOut
    invoke WriteProcessMemory, g_hExe,  g_dwBpAddr, offset g_byteCC, size g_byteCC, addr @dwBytesOut

    ret

SetBp endp

InputCmd proc uses esi pDE:ptr DEBUG_EVENT
    LOCAL @bIsCall:BOOL
    LOCAL @dwCodeLen:DWORD
    LOCAL @ctx:CONTEXT

    mov esi, pDE
    assume esi:ptr DEBUG_EVENT

    invoke IsCallMn, pDE, addr @dwCodeLen
    mov @bIsCall, eax
    invoke MessageBox, NULL, offset g_szInputCmd, NULL, MB_YESNOCANCEL
    .if eax == IDYES

        ;设置硬件执行断点
        invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
        mov @ctx.iDr0, 01001BD2h                         ;设置下硬件执行断点的地址和寄存器
        or @ctx.iDr7, 1                                  ; L0 置 1 ,表示 在 dr0 下了断点
        and @ctx.iDr7, 0fff0ffffh                        ;R/W0和LEN0都是0  (dr7 的 16 - 19位)
        invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境

    .elseif eax == IDNO

        ;设置硬件访问断点
        invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
        mov @ctx.iDr1, 1005000h                          ;设置下硬件访问断点的地址和寄存器
        or @ctx.iDr7, 100b                               ;L1 置 1 ,表示 在 dr1 下了断点
        or @ctx.iDr7, 00f00000h                          ;R/W1和LEN1都是11b，访问，长度为四个字节 (dr7 的 20 - 23位)
        mov @ctx.iDr6, 0                                 ;dr6清0
        invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境
    .else
        ;直接运行

    .endif
    ret

InputCmd endp

OnException proc uses esi pDE:ptr DEBUG_EVENT
    LOCAL @dwBytesOut:DWORD
    LOCAL @ctx:CONTEXT
    mov esi, pDE
    assume esi:ptr DEBUG_EVENT

    .if [esi].u.Exception.pExceptionRecord.ExceptionCode == EXCEPTION_BREAKPOINT
        ;判断是否是自己的CC
        mov eax, [esi].u.Exception.pExceptionRecord.ExceptionAddress
        .if eax != g_dwBpAddr
            ;不是自己的CC异常，不处理
            mov eax, DBG_EXCEPTION_NOT_HANDLED
            ret
        .endif

        ;处理自己的CC异常
        invoke crt_printf, offset g_szBpFmt, [esi].u.Exception.pExceptionRecord.ExceptionAddress

        ;恢复指令
        invoke WriteProcessMemory, g_hExe, g_dwBpAddr, offset g_btOldCode, size g_btOldCode, addr @dwBytesOut

        ;设置单步
        invoke SetTF, [esi].dwThreadId
        invoke DecEIP, [esi].dwThreadId

        ;单步中需要处理CC的单步
        mov g_bIsCCStep,  TRUE

        ;输入命令
        invoke InputCmd, pDE

        mov eax, DBG_CONTINUE
        ret
    .endif

    ;单步来了
    .if [esi].u.Exception.pExceptionRecord.ExceptionCode == EXCEPTION_SINGLE_STEP

        ;处理自己的单步
        invoke crt_printf, offset g_szSsFmt, [esi].u.Exception.pExceptionRecord.ExceptionAddress

        invoke GetContext, [esi].dwThreadId, addr @ctx

        ;处理CC的单步
        .if g_bIsCCStep == TRUE
            mov g_bIsCCStep, FALSE

            ;重设断点, 重新写入CC
            ;invoke WriteProcessMemory, g_hExe,  g_dwBpAddr, offset g_byteCC, size g_byteCC, addr @dwBytesOut

            mov eax, DBG_CONTINUE
            ret
        .endif


        ;重设硬件断点
        .if g_bIsResetHardBpStep == TRUE
            mov g_bIsResetHardBpStep, FALSE

            ;设置硬件执行断点
            invoke GetContext, [esi].dwThreadId, addr @ctx     ;获取寄存器环境
            or @ctx.iDr7, 1                                    ;L0置1,说明在 dr0 设置了硬件断点 (其他的前面已经设置过了,因此这里不需要在设置)
            invoke SetContext, [esi].dwThreadId, addr @ctx     ;设置寄存器环境

            mov eax, DBG_CONTINUE
            ret
        .endif

        ;处理硬件断点的单步
        invoke GetContext, [esi].dwThreadId, addr @ctx
        .if @ctx.iDr6 & 1      ;执行断点的异常来了dr0 上的断点
            ;取消硬件断点
            invoke GetContext, [esi].dwThreadId, addr @ctx  ;获取寄存器环境
            and @ctx.iDr7, 0fffffffeh                       ;L0 置 0 取消 dr0 上的断点
            invoke SetContext, [esi].dwThreadId, addr @ctx  ;设置寄存器环境

            ;设置单步
            invoke SetTF, [esi].dwThreadId

            ;下个单步重设硬件断点
            mov g_bIsResetHardBpStep, TRUE

            ;等待命令
            invoke InputCmd, pDE

        .elseif @ctx.iDr6 & 10b    ;访问断点的异常来了dr1 上的断点
            invoke crt_printf, offset g_szHardbpTip
            ;硬件访问断点
            invoke InputCmd, pDE
        .endif


        mov eax, DBG_CONTINUE
        ret
    .endif

    assume esi:nothing

    mov eax, DBG_EXCEPTION_NOT_HANDLED
    ret

OnException endp

OnCreateProcess proc

    ;保存原来的指令， 在 01001BCF写入CC
    invoke SetBp

    ret

OnCreateProcess endp


main proc
    LOCAL @si:STARTUPINFO
    LOCAL @pi:PROCESS_INFORMATION
    LOCAL @de:DEBUG_EVENT
    LOCAL @dwStatus:DWORD

    invoke RtlZeroMemory, addr @si, size @si
    invoke RtlZeroMemory, addr @pi, size @pi
    invoke RtlZeroMemory, addr @de, size @de

    mov @dwStatus, DBG_CONTINUE
    ;建立调试会话
    invoke CreateProcess, NULL, offset g_szExe, NULL, NULL, FALSE, \
        DEBUG_ONLY_THIS_PROCESS,\
        NULL, NULL,\
        addr @si,\
        addr @pi
    .if !eax
        ret
    .endif
    mov eax, @pi.hProcess
    mov g_hExe, eax

    ;循环接受调试事件
    .while TRUE
        invoke WaitForDebugEvent, addr @de, INFINITE

        ;处理调试事件
        .if @de.dwDebugEventCode == EXCEPTION_DEBUG_EVENT
            ;invoke crt_printf, offset g_szEXCEPTION_DEBUG_EVENT
            invoke OnException, addr @de
            mov @dwStatus, eax
        .elseif @de.dwDebugEventCode == CREATE_THREAD_DEBUG_EVENT
            invoke crt_printf, offset g_szCREATE_THREAD_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == CREATE_PROCESS_DEBUG_EVENT
            ;invoke crt_printf, offset g_szCREATE_PROCESS_DEBUG_EVENT
            invoke OnCreateProcess
        .elseif @de.dwDebugEventCode == EXIT_THREAD_DEBUG_EVENT
            invoke crt_printf, offset g_szEXIT_THREAD_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == EXIT_PROCESS_DEBUG_EVENT
            invoke crt_printf, offset g_szEXIT_PROCESS_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == LOAD_DLL_DEBUG_EVENT
            ;invoke OnLoadDll, addr @de
        .elseif @de.dwDebugEventCode == UNLOAD_DLL_DEBUG_EVENT
            invoke crt_printf, offset g_szUNLOAD_DLL_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == OUTPUT_DEBUG_STRING_EVENT
            invoke crt_printf, offset g_szOUTPUT_DEBUG_STRING_EVENT
        .endif

        ;提交事件处理结果
        invoke ContinueDebugEvent, @de.dwProcessId, @de.dwThreadId, @dwStatus
        invoke RtlZeroMemory, addr @de, size @de
    .endw

    ret

main endp


start:
    invoke main

end start

作业

添加硬件断点。调试器里面添加硬件断点功能注意1 注意:设置硬件断点用的是调试寄存器、调试寄存器要注意我们拿的时候给的参数是线程句柄、线程句柄拿的时候给的是线程id。换句话说就是你在一个线程里面设置了断点、在別的线程中就不起作用了。所以我们设置硬件断点的时候如果是在多线程里面一般都是遍历线程、所有的线程环境都给它设置一遍。不过此次我们模拟的都单线程的。注意2 系统断点断下来的时候、它不再主线程里面。也就是说系统断点断下来的时候线程不是主线程（好像也是）O 此时设置context是没有任何作用的。换句话说就是在票统断点的时候设置硬件断点是没有任何作用的。 od之所以有效果、是因为od在线程创建的时候重新设置了一下。就是系统断点有个cc、你这个时候爆设置硬件断点、设完你的调试器并不会起作用。如何起作用？解决办法：在入口点去设置。比如说你在系统断点设置了硬件断点、到入口点的时候把线程遍历一下，重新给它设豈一遍就起作用了。或者说直接设主线程的也可以。

调试器原理与编写04.硬件断点

硬件断点与调试寄存器

代码实现 获取和设置寄存器环境

硬件执行断点

硬件访问断点

完整代码

作业

完善调试器硬件断点功能。

代码实现获取和设置寄存器环境
