Win64驱动开发教程01-环境配置

天行健

开发环境配置：

当确定你的硬件没有问题，那就开始配置“软”的方面。首先，你要有一台运行 WINDOWS7 X64 的电脑，然后还要安装有 VS2010 和 WDK7。VS2010 和 WDK7 的下载地址分别如下：
Ed2k://|file|cn_visual_studio_2010_ultimate_x86_dvd_532347.iso|2685982720|4A
E6228933DDE49D9BFA4C3467C831C2|/


http://download.microsoft.com/do ... 7D5-EFBE-4182-B6A9-
AE6850409A78/GRMWDK_EN_7600_1.ISO

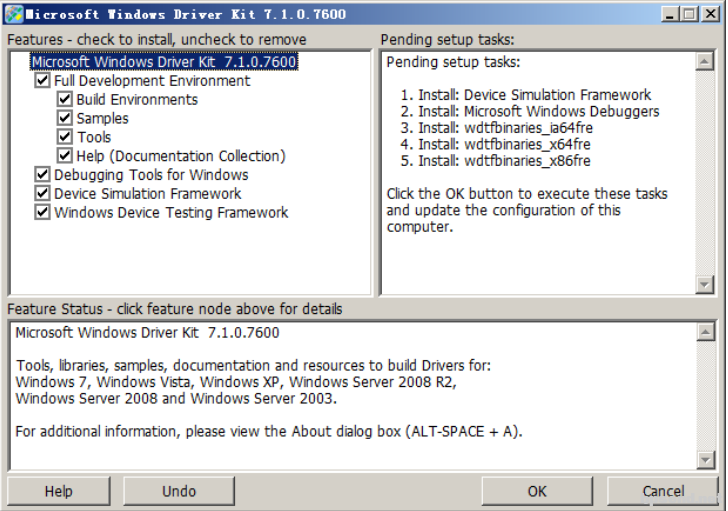

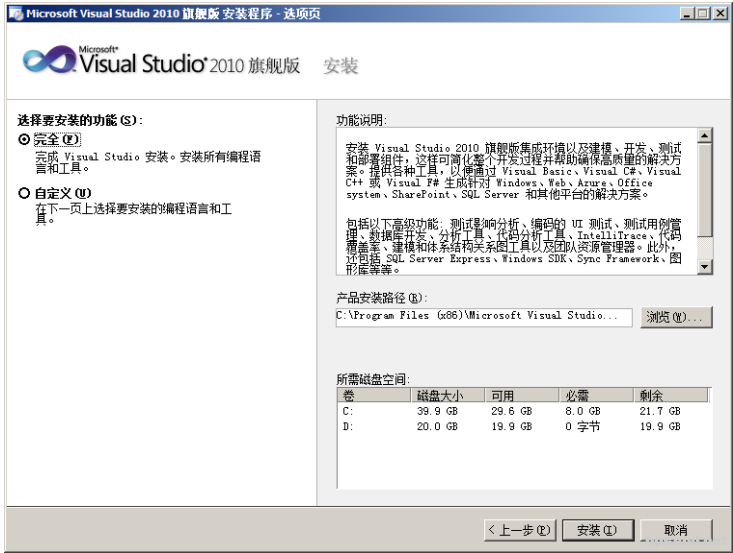

如果您不会选择，在安装时选择“完全安装”即可：

详细的环境配置我也写过：VS2013+WDK8.1 驱动开发环境配置-Windows内核技术-断点社区-专业的老牌游戏安全技术交流社区 - BpSend.net




测试环境配置：


当配置好开发环境后，就要配置测试环境了。不瞒大家说，写这章的心里压力最大，如果后面的章节没写好，大家也就是一个知识点没学会，如果这章没写好，大家肯定要骂我了。
因为这章的内容是讲解如何在 WIN64 系统上玩驱动，如果没搞好，就彻底没法玩了。
废话不多说，先说今天的各个主角：
1.VMWARE。VMWARE 是虚拟机软件，相信这个大家都知道，因为版权的关系，我不能把它
的下载地址和注册码等信息放在文章里，这个可以大家去各种知名软件站点搜索。建议下载
VMWARE 9.0（虽然最近已经出到了 10.0）。
2.WINDBG。WINDBG 是微软出品的调试器，比起 OD 等常用调试器，就是支持内核调试。
它的下载地址是： http://www.windbg.org/X64%20Debuggers%20And%20Tools-x64_en
us.msi（不过其实大家不用下载，因为安装 WDK 时已经自带了）。
3.VirtualKD。方便与进行虚拟机双机调试的工具，免去手动设置的麻烦。下载地址：
http://virtualkd.sysprogs.org
接下来分别说『安装虚拟机』、『进行双机内核调试』和『进行本地内核调试』的步骤。
请大家一步一步进行操作，顺序绝对不能弄乱，否则必定失败。
『安装虚拟机』的步骤：
1.安装 VMWARE。
2.安装 WIN7X64 虚拟机（当然你也可以把其他 WIN64 系统都安装好）。
3.在虚拟机里关闭 UAC（方便测试驱动！这步一定要做，否则后续步骤会失败）。
4.在虚拟机里安装 VMware Tools。
5.在虚拟机里安装.NET FRAMEWORK4（如果是 WIN7X64 以后的系统则跳过这步）。
6.备份虚拟机的当前状态。
如果不了解虚拟机的使用，请自行百度，讲解虚拟机的使用方法不是课程重点。
『进行双机内核调试』的步骤：
1.把 VirtualKD 的 target 文件夹弄进虚拟机里。

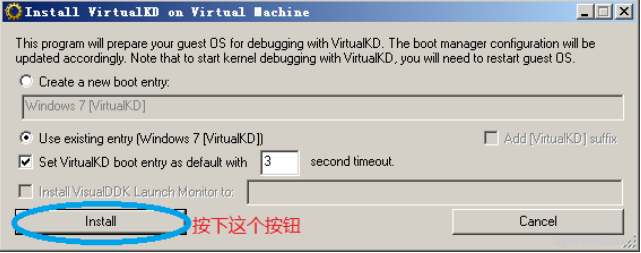

2.在虚拟机里安装 VirtualKD（打开 VirtualKD 目录下的 target 文件夹，以管理员权限运行 vminstall.exe）。【见下图】

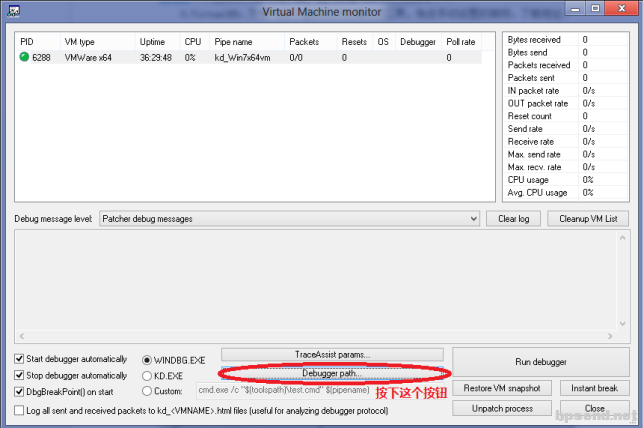

3.在真机运行 VMMON64.exe，设置调试器路径。点击 VMMON 界面下面的『Debugger path』按钮，选择 WINDBG 路径。一般路径是：C:\WinDDK\7600.16385.1\Debuggers\windbg.exe。
【见下图】

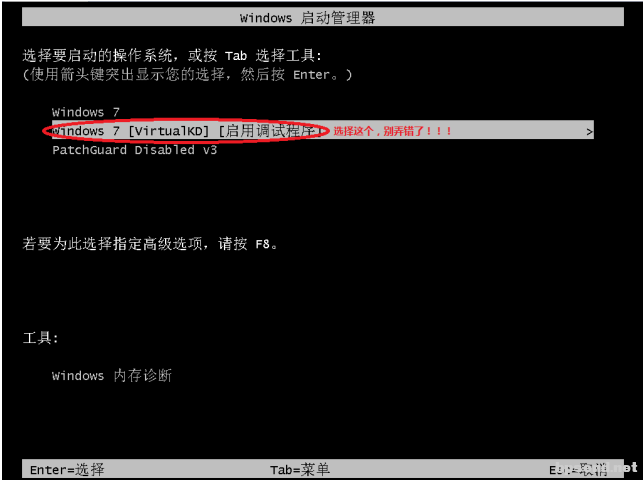

4.重启虚拟机，进入这个内核启动项。【见下图】

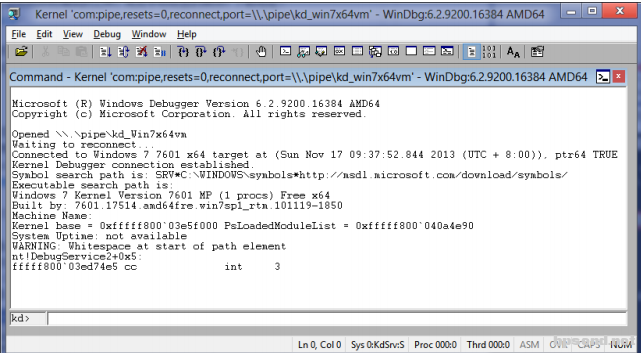

5.进入不久之后，WINDBG 会自动启动（实际上是 VMMON.EXE 启动的），出现类似这样的画面（见下图）。按下 F5，继续让系统运行。

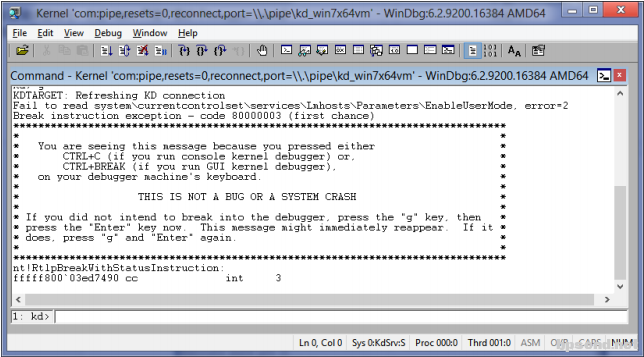

6.当虚拟机进入系统后，在真机 WINDBG 获得焦点的时候，按下 Ctrl+Break，记得随时调试虚拟机。按下 Ctrl+Break 后，会出现类似的画面：



7.这个时候先不急着调试，先在真机安装符号包。WINDOWS 系统符号的官方下载地址是：
http://msdn.microsoft.com/en-us/windows/hardware/gg463028.aspx，因为我们要调试的目标系统是 WIN7X64，所以去页面上选择『Windows 7 RTM x64 retail symbols, all languages』或『Windows 7 Service Pack 1 x64 retail symbols, all languages』下载
（根据你安装了 WIN7X64SP1 还是 WIN7X64RTM）。下载完毕后安装。安装过程就是一路 NEXT， 如果你下载不下来 不要慌，这是正常的，你科学上网就行了

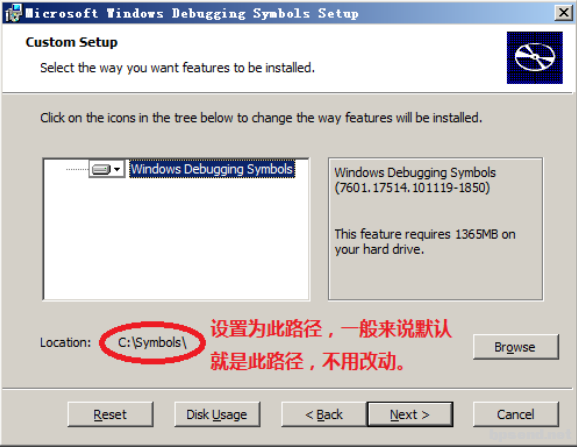

记得在安装过程中选择把符号安装到 c:\symbols，否则会影响后面的符号加载！

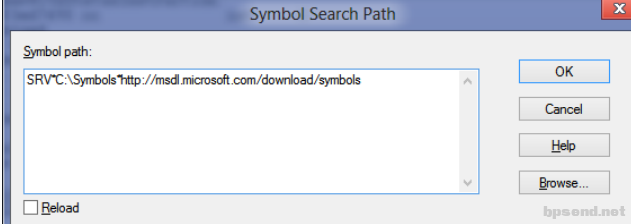

8. 设 置WINDBG的 符 号 。 点 击File->Symbol File Path ， 输 入【SRV*C:\Symbols*http://msdl.microsoft.com/download/symbols】，再按下确定即可。若在按下确定前，勾选一下 Reload 复选框，WINDBG 则会自动重载符号。

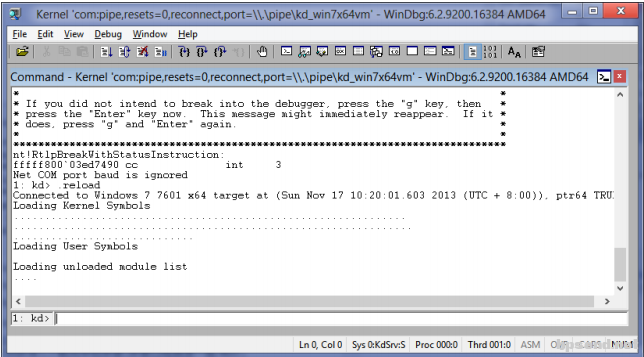

9.让 WINDBG 重载符号。在 WINDBG 的命令行上输入.reload 即可（注意 reload 前面有个点）。

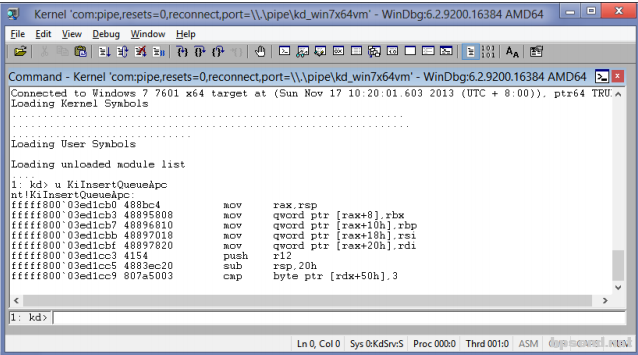

10.测试 WINDBG 是否加载符号成功。输入 u KiInsertQueueApc，如果出现类似以下的结果，就证明今天的课程学完了！如果没有，请上论坛提问或反馈问题。



『进行本地内核调试』的步骤：
1.开启 CMD，输入 bcdedit –debug on。



2.重启计算机。

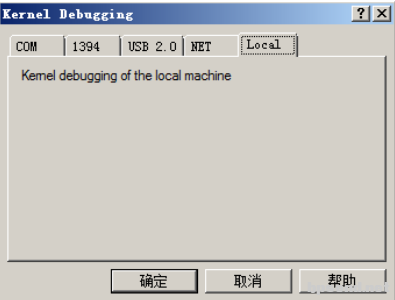

3.打开 WINDBG，按下 Ctrl+K，选择 Local，按下确定。



4.设置调试符号路径（参照前面的方法）。
