WindowsPE文件格式入门04.导入表

大理寺少卿 · 发表于 3 天前

PE 内部保存了导入的dll 和 api信息,这些信息保存到一个表里面.称为导入表, 导入表就是记住一个可执行文件导入了那些dll,以及导入了这些dll中的哪些函数

一个可执行文件会调用其他DLL里的函数或数据，当PE文件被加载时，Windows加载器会定位这些所有被输入的函数和数据，并让正在被载入的文件也可以使用那些地址（函数）, 这个过程是通过PE的导入表（Import Table，简称IT，也称为导入表）完成的。

导入表保存了什么？

输入表中保存加载动态链接库所需要的函数名和驻留DLL名等信息（LoadLibaray）。

为什么需要导入表

假设要调用一个WINAPI --> MessageBoxA，调用API最终是call某一个API的地址，尴尬的是API地址在DLL里，地址是不确定的，因此这行代码是不能编译的。

编译器有一个巧妙的办法，将地址保存在一个全局变量中，编译器生成的代码就是call一个全局变量地址：call dword ptr [xxxx]，这样就可以编译成功。

接下来在软件运行的时候，有OS将对应API的地址填入到对应的全局变量的位置，程序就可以调用正确的API。

这种工作当靠编译器或者OS一方是无法完成的，编译器知道API的地址要放在什么地方，要拿哪个API，但是不知道API的地址到底是多少

而OS知道各个API的地址，但是不知道应该放在那里。

这时导入表就至关重要，编译器将它所知道的数据整理成数据表放在PE中，软件运行时OS读取，又OS填入正确的API地址，程序就可以正确调用API。

整理OS需要的信息：API名字（name/order）、填充位置（address）、库名称（lib name）

导入表结构

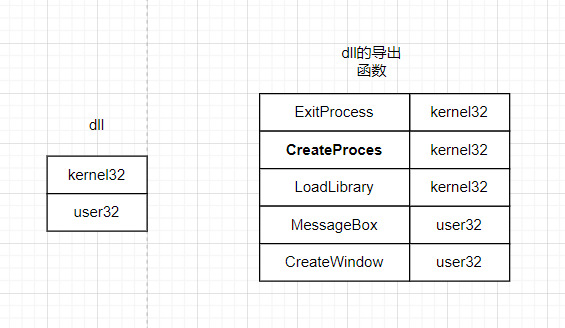

一个可执行文件和 dll 之间是一对多的关系 , 一个 dll 和dll中的导出函数也是一对多的关系,根据数据关系是多存一,因此正常的建表情况如下图

但是当我们想要知道那些dll 有哪些函数时 , 如果 dll 和每个 dll 中的函数很多时, 这种效率很低假设 dll 有20个 ,每个dll的导数函数都是30个 ,那么总共需要遍历 20 (20 30) = 12000 次

但是我们可以可以改变数据结构(不遵循数据关系原则)来提高速率

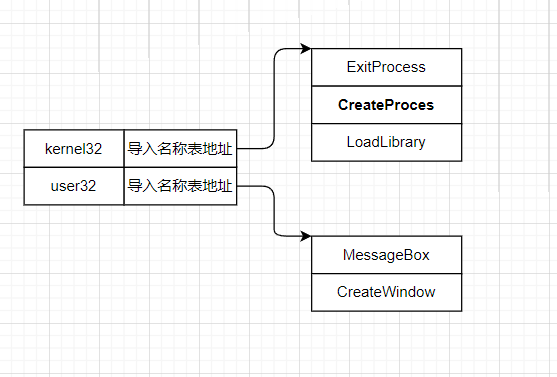

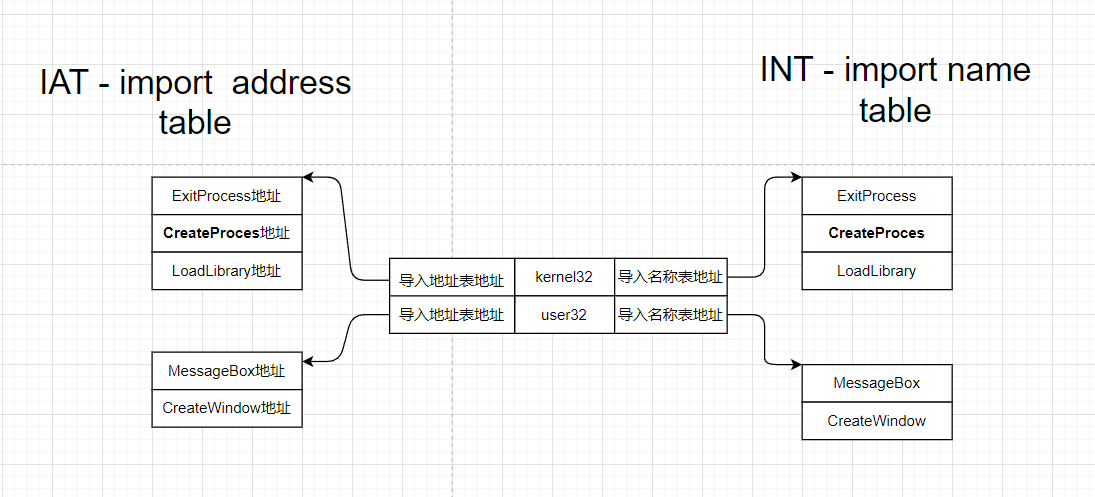

如图,把每个 dll 的导出函数用之中表存起来,然后 dll 后面保存该表地址,这样我们就只需要遍历 20+ (20*60) = 620 次,可以极大的提高效率,这种防暑效率虽然很高,但是插入删除就会有问题,但是对于可执行文件来说,他没有增删改的需求,因此这个问题对于可执行文件来说不是问题

但是对于系统来说,拿到函数的名称并没有用,主要是拿导入函数的地址,,因为我们调函数时,用的是函数的地址,并不是字符串,理论上来说,是哪个地方调用了函数,就把调用函数的对应地址填过去,但是,可能调用函数的地方很多,这样就需要把每个地方的地址填过去,这样没办法知道哪个地方调用了该函数,否则就需要建表保存,这样很麻烦,因此,编译器在运行时,就会准备一张空白表,当可执行文件加载时,就会把所有函数的地址保存进去,当去掉api或者导出函数的时候,就会从这张表去拿导出函数的地址.

导入名称表(INT)

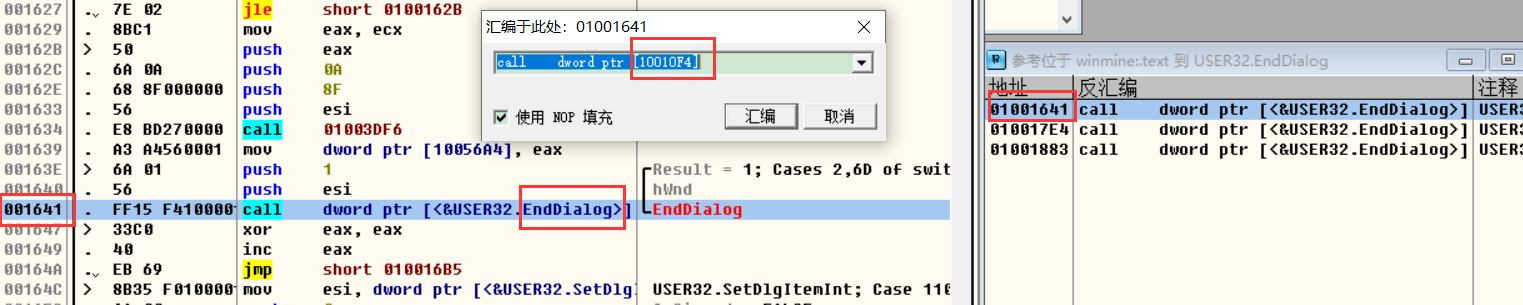

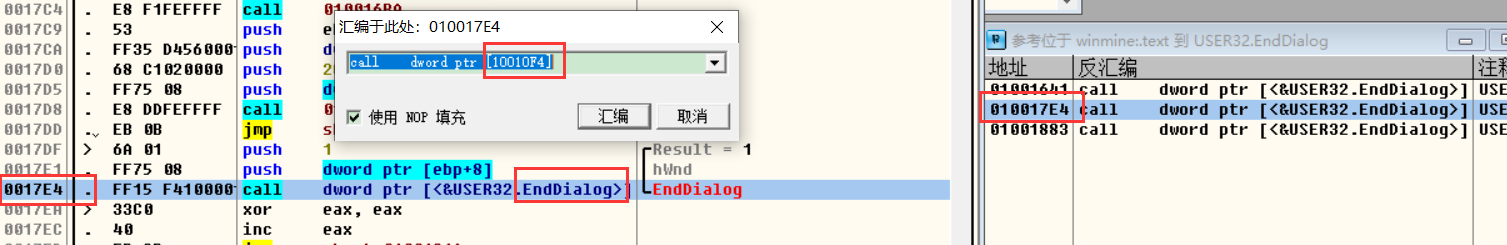

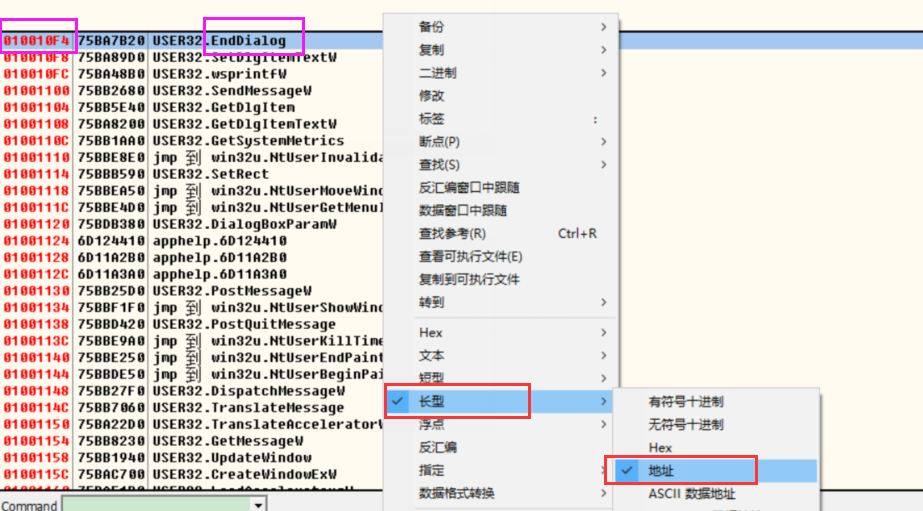

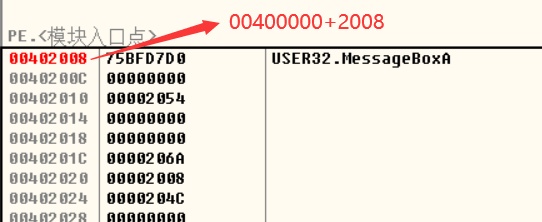

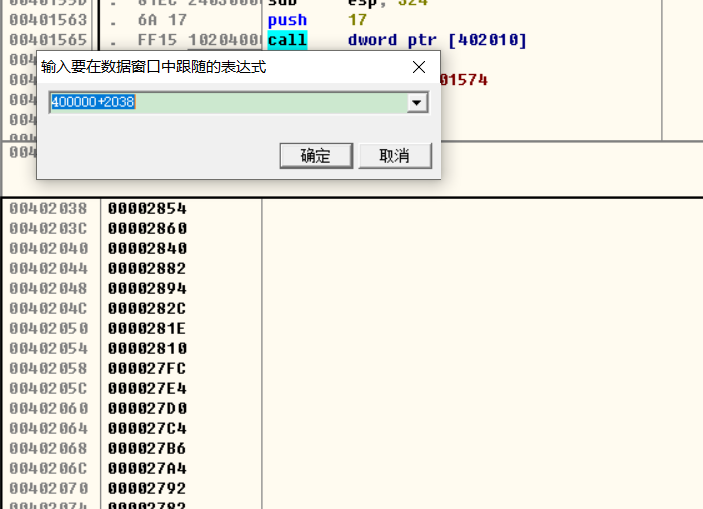

用OD 打开 winmine

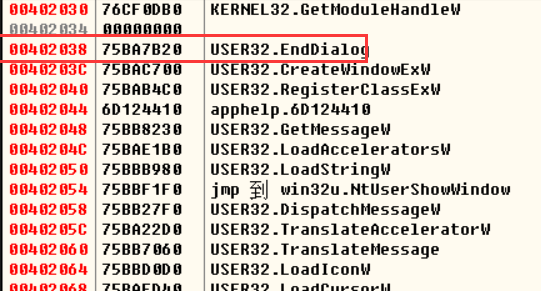

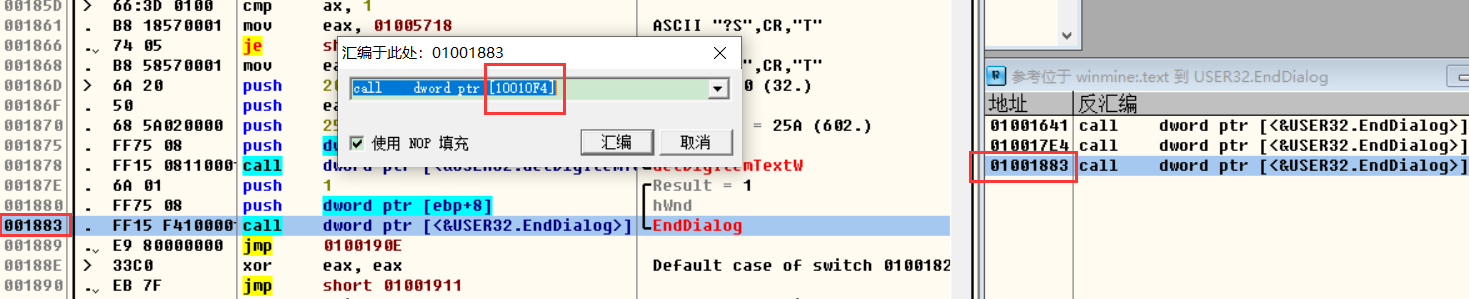

可以看出,不同地方调用同一个函数,调式调用保存函数地址的地址,因此当系统调用函数时.只需要哪保存函数地址的值传填进去就可以了

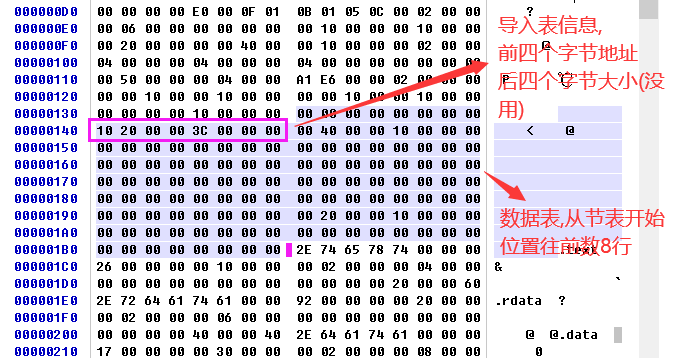

导入表定位：IMAGE_OPTIONAL_HEADER-> DIrSectons[1]
- 导入表位于数据目录第二项。
- 注意：数据目录里的地址全部是RVA
- 为什么是RVA而不是FA呢？
- - 处理导入表的时候，DLL已经映射进入内存了，通过RVA更加的方便。
- 数据目录结构体
- typedef struct _IMAGE_DATA_DIRECTORY { DWORD VirtualAddress; //该项数据的RVA地址 DWORD Size; //所占的大小，大小可不要，可修改。 } IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
- 数据在PE中的位置：Option.Header的最后一项

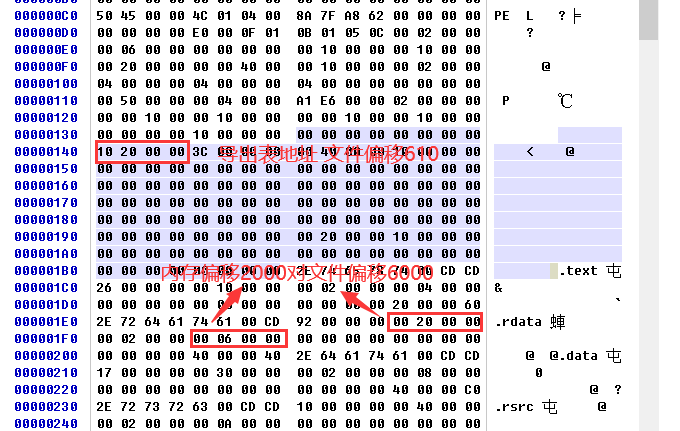

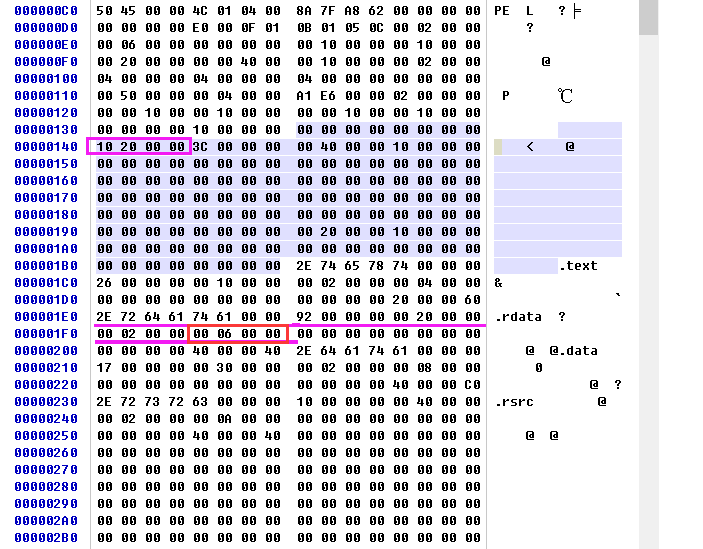

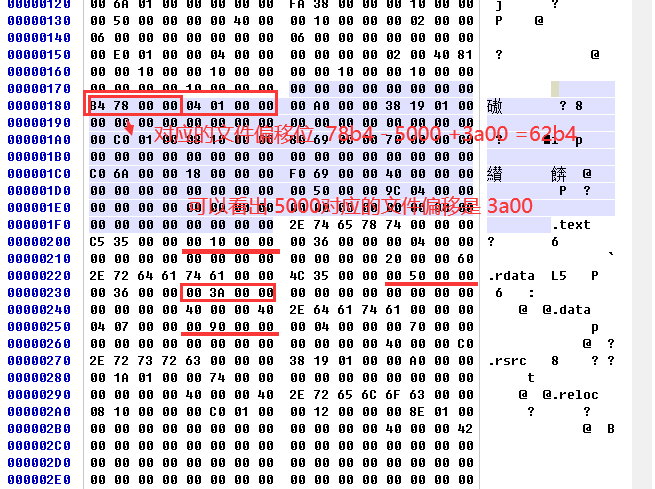

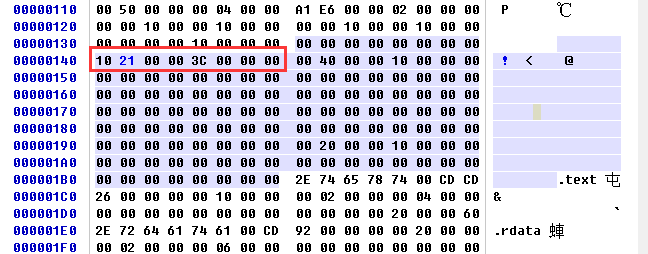

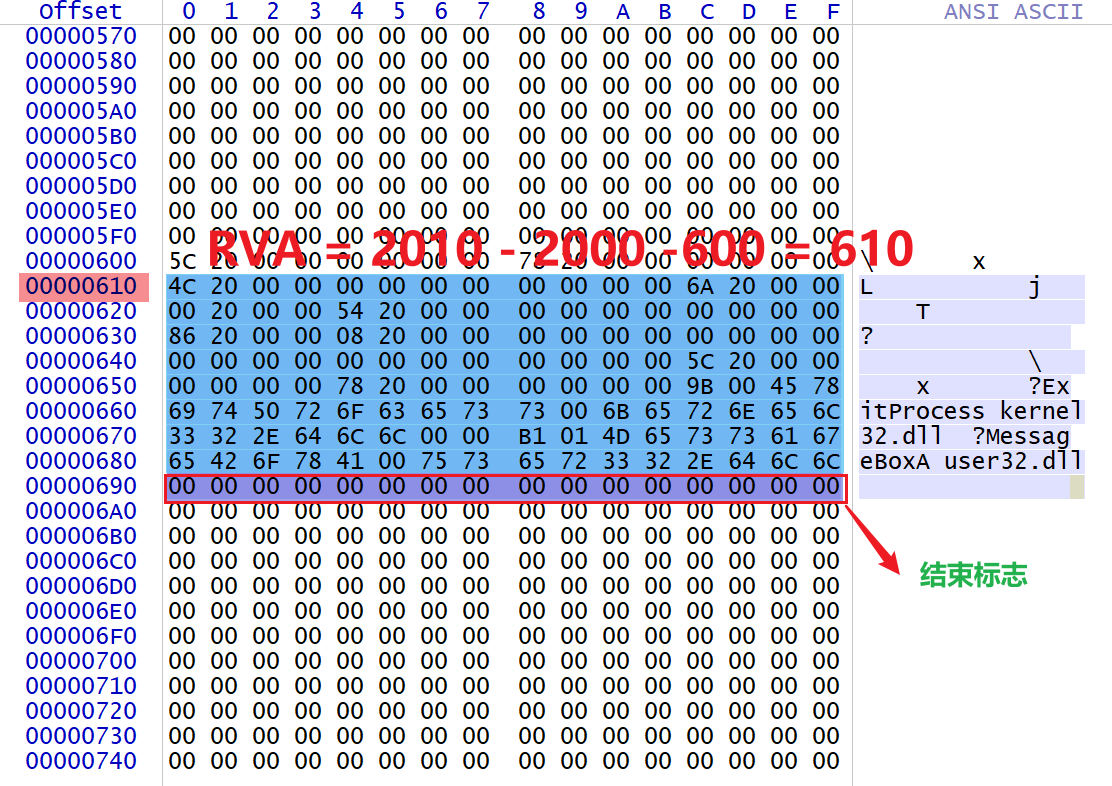

- 从下图可以看出导入表的地址是内存偏移

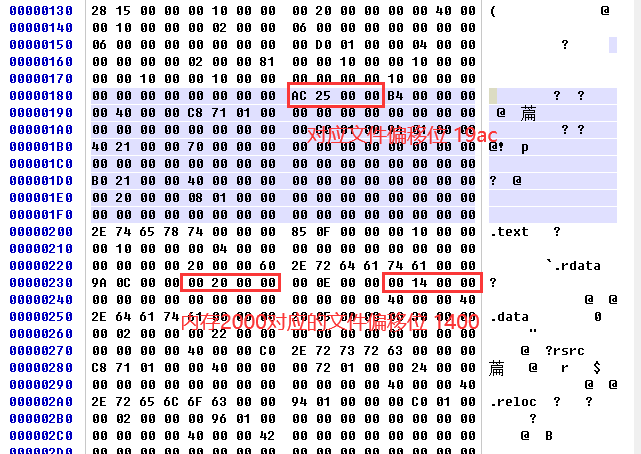

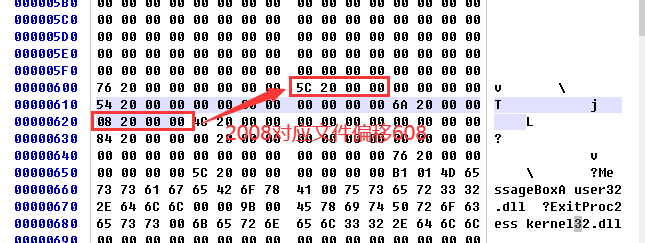

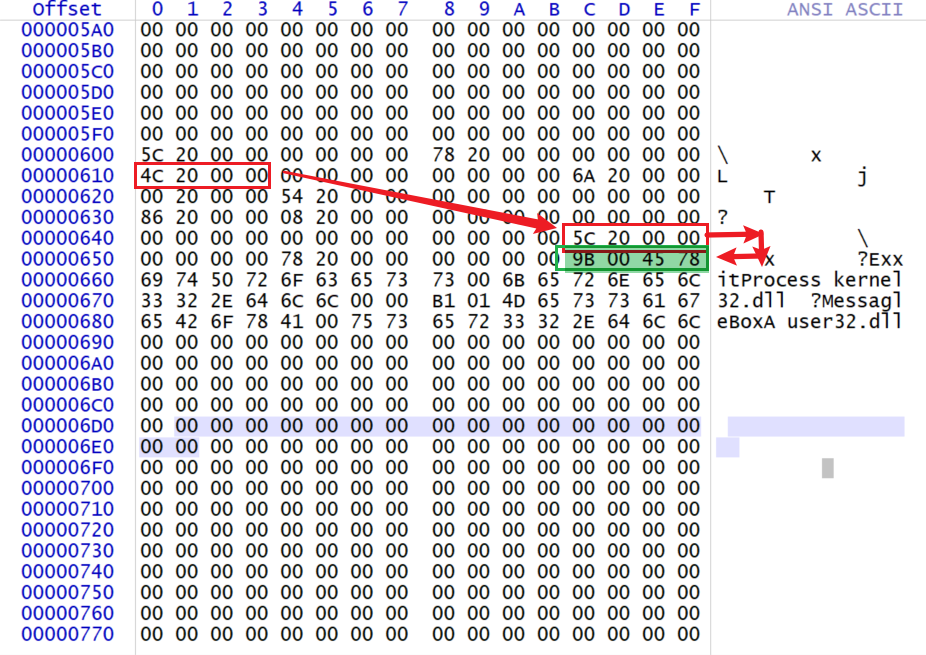

- 从节表可以看出,内存偏移2000的地方,对应得文件偏移是 600 ,因此内存偏移位 002010的地址对应的文件偏移为
- 610

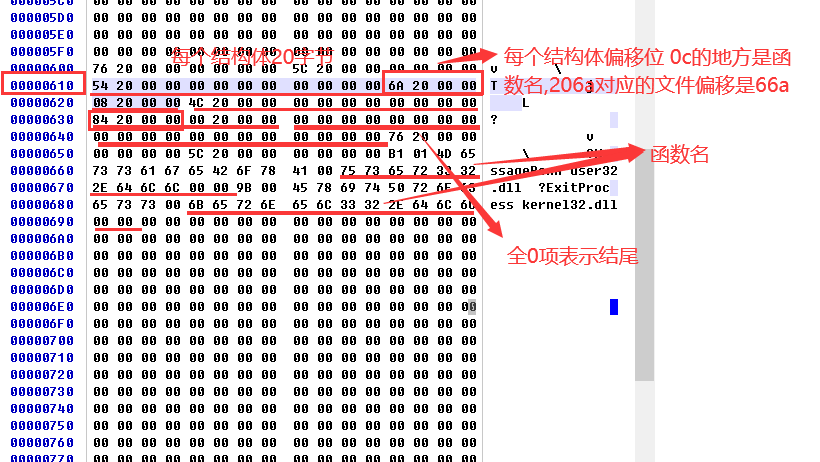

- （一）_IMAGE_IMPORT_DESCRIPTOR
- 导入目录表，描述了DLL和其API信息大小 20 字节

导出表结构体 IMAGE_IMPORT_DESCRIPTOR

typedef struct _IMAGE_IMPORT_DESCRIPTOR {

    //INT
    union {
        DWORD   Characteristics;    // 不是给Windows使用


        // 一个PIMAGE_THUNK_DATA结构体 保存 INT信息
        DWORD   OriginalFirstThunk; //一个API指向一个名称/序号表的中的表项，包括了序号和API名称两个字段                              //可以理解为需要的API
    } DUMMYUNIONNAME;

    //下面2个字段没用
    DWORD   TimeDateStamp;          // 时间戳
    DWORD   ForwarderChain;         // -1 if no forwarders

    DWORD   Name;                   // 重要，指向库名称

    //IAT
    DWORD   FirstThunk;             // IAT（导入地址表）,IMAGE_THUNK_DATA32,一样的格式，和OriginalFirstThunk
                                    //可以理解为API地址要填入的全局变量的地址
                                    //FirstThunk是该库需要的第一个API要填入的位置，
                                    //下一个偏移4的位置是第二个API要填入的位置
} IMAGE_IMPORT_DESCRIPTOR;

1. 导入目录表个数：

导入表指向的数组中，并没有指明导入表的个数。但它的最后一个单元（一个IDD结构体大小）是“NULL”。由此可计算出项数。

（二）IMAGE_THUNK_DATA

导入查找表，也叫导入地址表，描述API名称/序号信息

IMAGE_THUNK_DATA

typedef struct _IMAGE_THUNK_DATA32 {
    union {
        DWORD ForwarderString;      // PBYTE
        DWORD Function;             // PDWORD
        DWORD Ordinal;
        DWORD AddressOfData;        // PIMAGE_IMPORT_BY_NAME
    } u1;
} IMAGE_THUNK_DATA32;
typedef IMAGE_THUNK_DATA32 * PIMAGE_THUNK_DATA32;

导入函数导入的时候可以用名称导入,也可以用序号导入,因此要进行区分

ul：
- 如果高位位1，说明是序号导入，低WORD(序号最大是 65535) 位导入函数的序号值。
- 如果最高位为 0，说明是名字导入，该DWORD 指向结构体 IMAGE_IMPORT_BY_NAME 的偏移值
微软提供了一个宏来判断最高位有效值
- 32位：#define IMAGE_ORDINAL_FLAG32 80000000h
- 64位：#define IMAGE_ORDINAL_FLAG64 8000000000000000h

（三）MAGE_IMPORT_BY_NAME

导入名称/序号表，结构体

typedef struct _IMAGE_IMPORT_BY_NAME {
    WORD    Hint;   //OS并不看序号，不同版本DLL的API的序号不一定一样，
    CHAR   Name[1]; //导入函数的名称
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

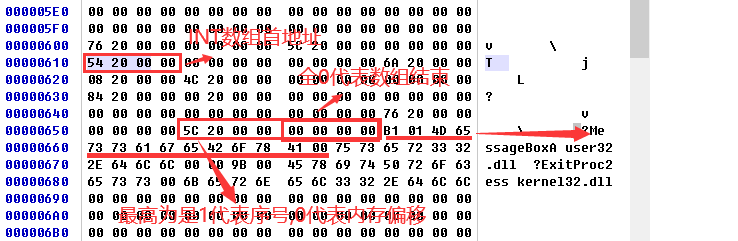

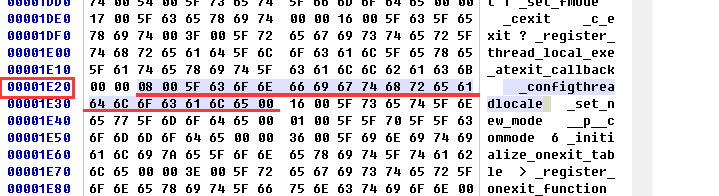

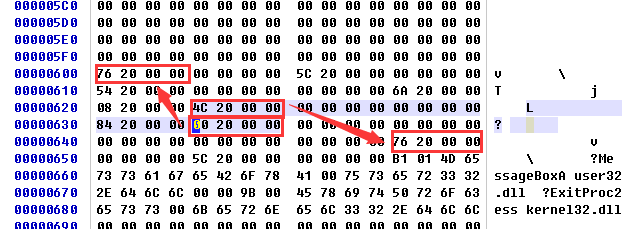

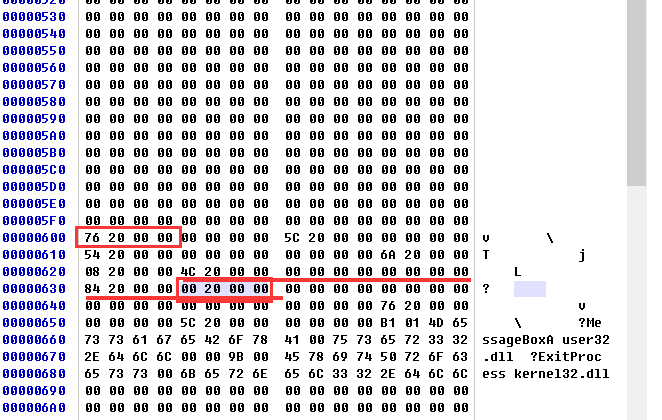

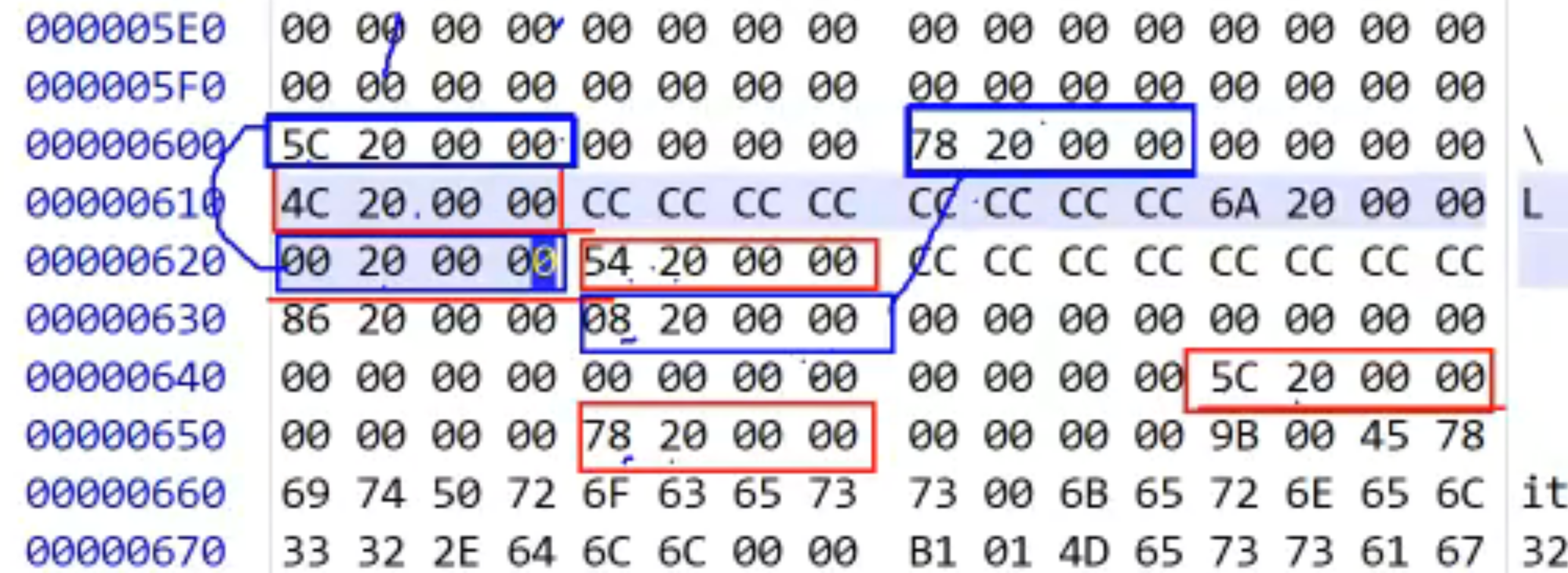

名称导入示例

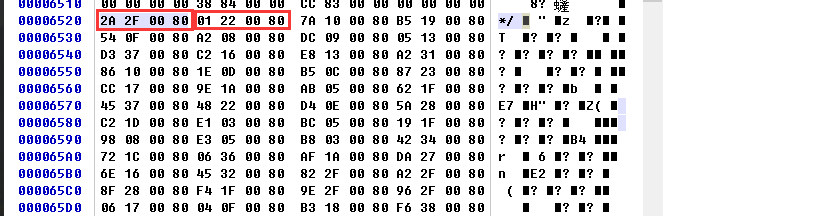

1. 序号导入示例

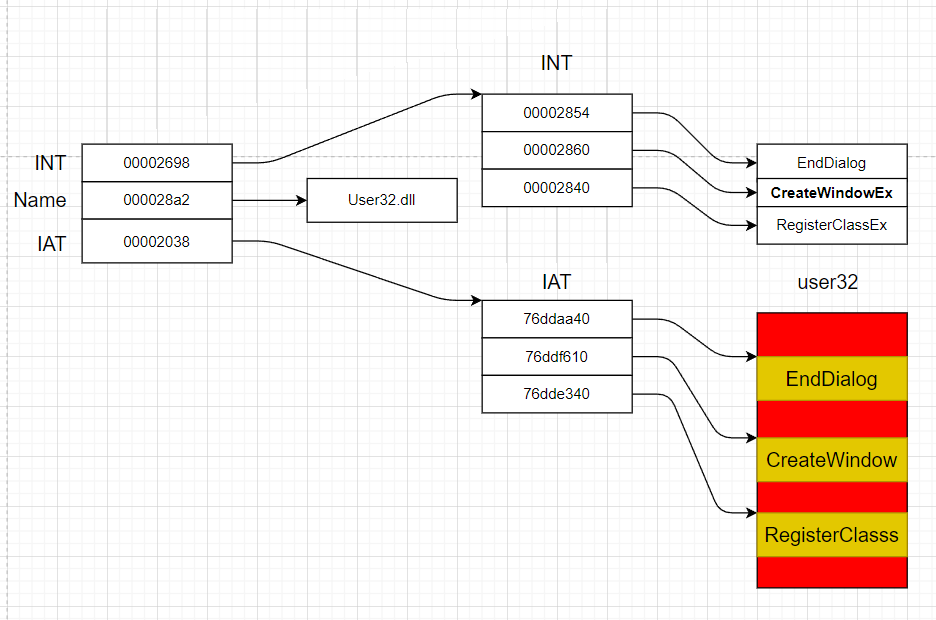

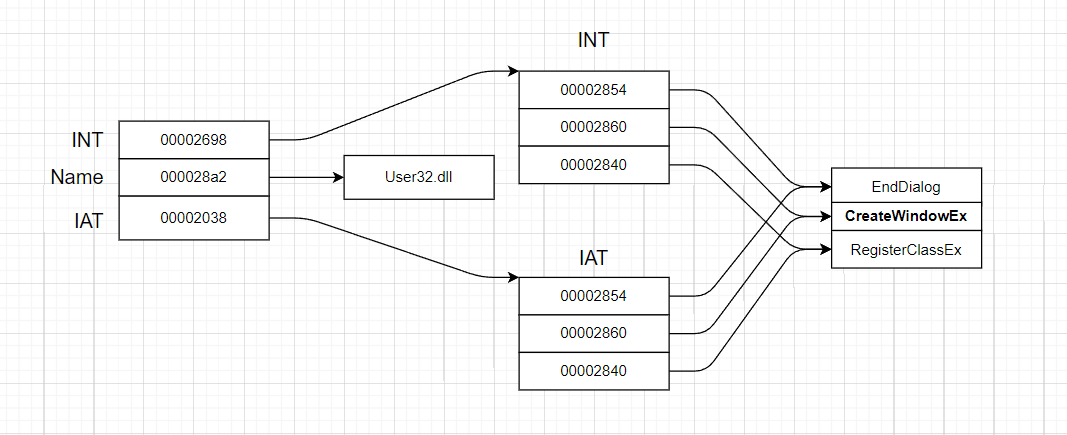

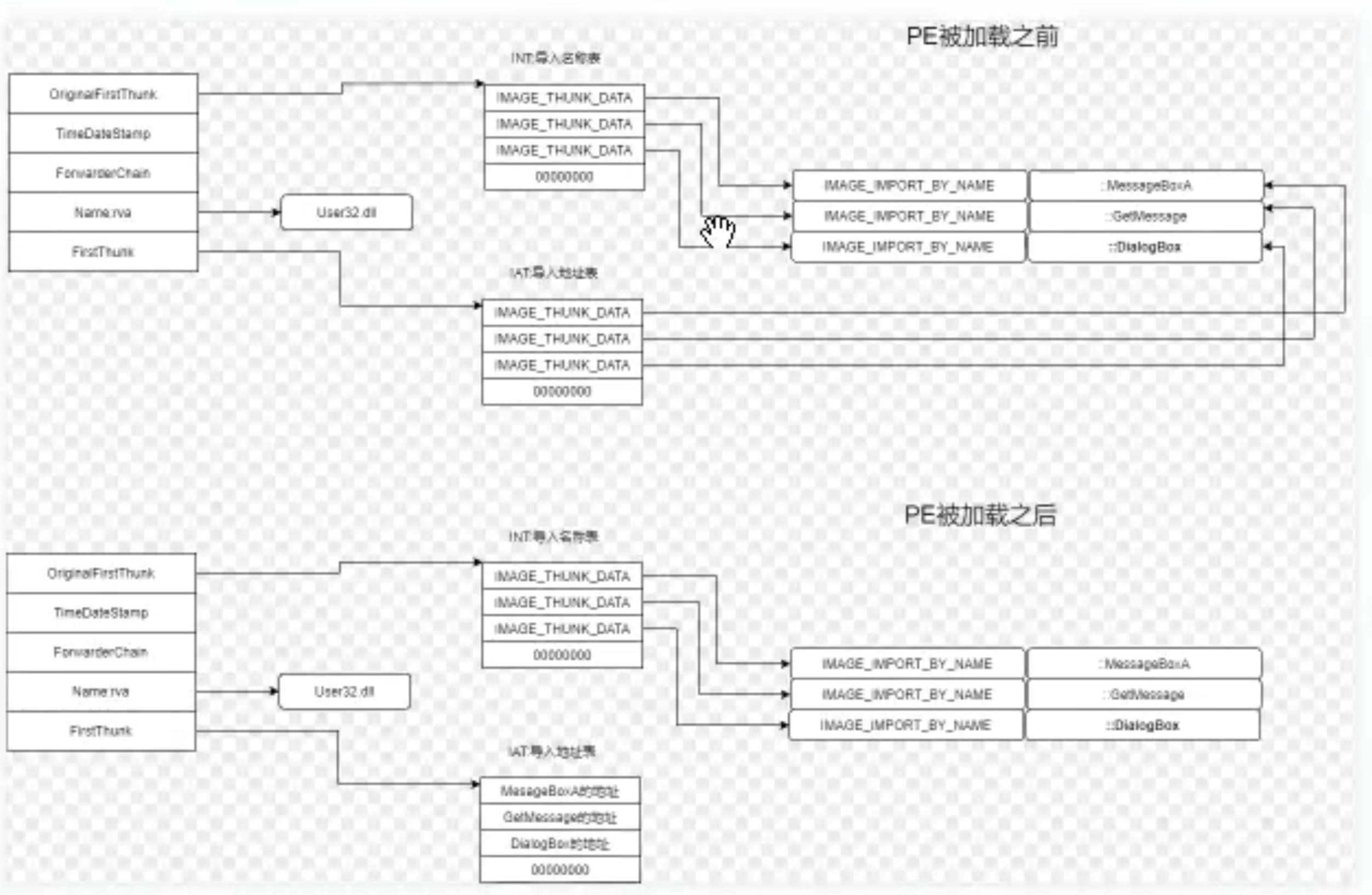

OriginalFirstThunk 和 FirstThunk 分别指向本质相同的两个数组

在程序加载到进程之后，**FirstThunk 所指的 INT 值会被改写成导入函数的地址 IAT。**

**jmp XXXXXXX** 该地址指的就是FirstThunk 的入口地址

（四）填充IAT的流程

加载器内部调用

LoadLibary（_IMAGE_IMPORT_DESCRIPTOR.Name）
GetProcAddress（_IMAGE_IMPORT_BY_NAME）；
拿到IAT的地址，填入到对应的地址中
1. 需要注意的时，FirstThunk是一个数组，有和OriginalFirstThunk一样多的项，一一对应
2. 第一个API写到FirstThunk的地址
3. 第二个API写道FirstThunk + 4的地址，依次类推

具体流程：

PE装载器先搜索 OriginalFirstThunk ，如果找到。加载程序就会迭代搜索数组中的每个指针。找出IMAGE_IMPORT_BY_NAME 结构体所指的输入函数的地址。

然后加载器用函数真正的函数入口地址替代由FirstThunk 指向的数组中的一个入口。因此称为输入地址表 IAT

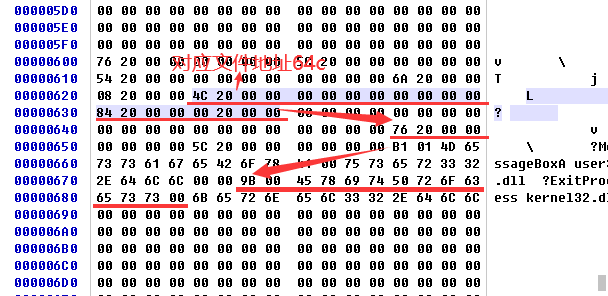

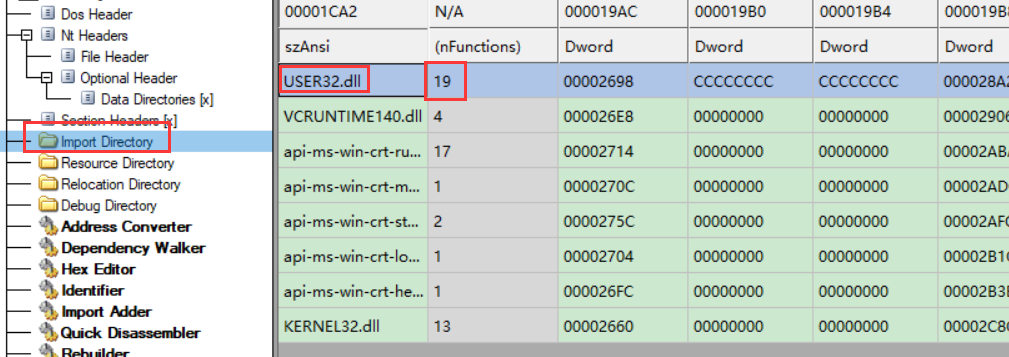

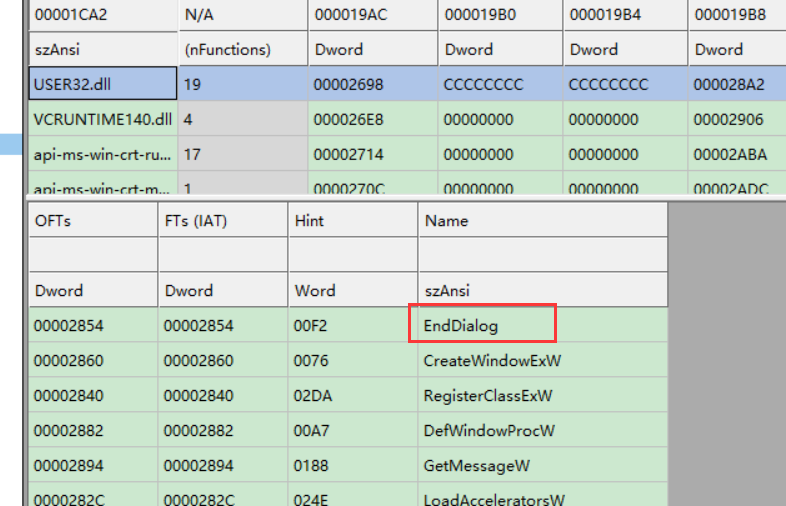

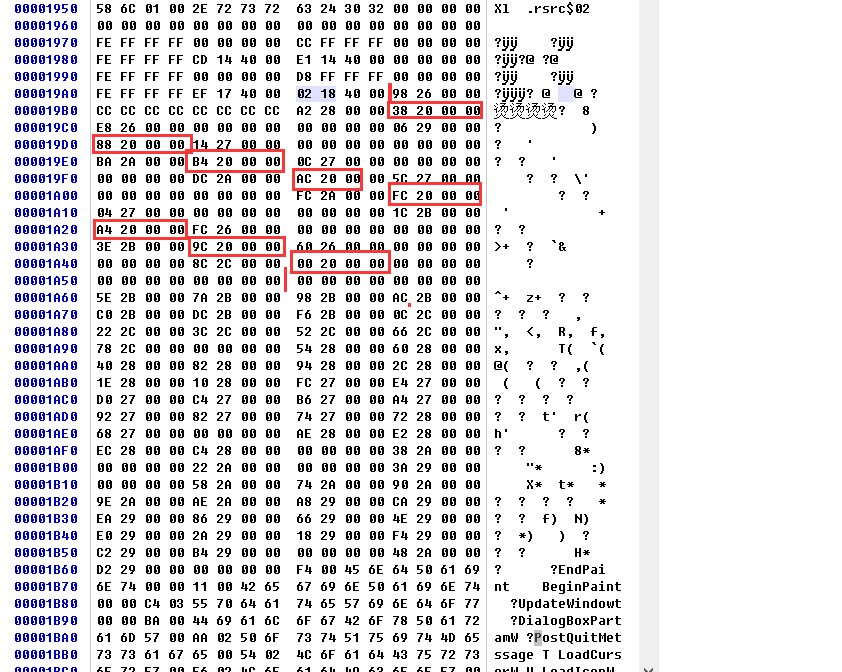

导入名称表

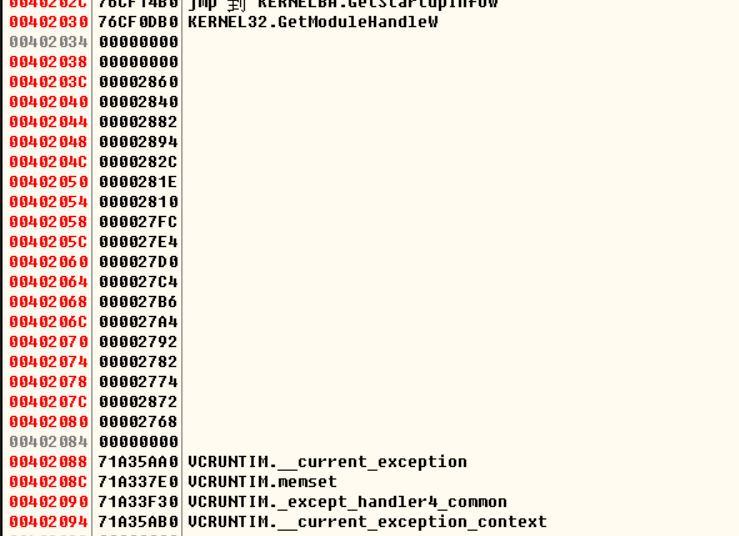

导入地址表(IAT)

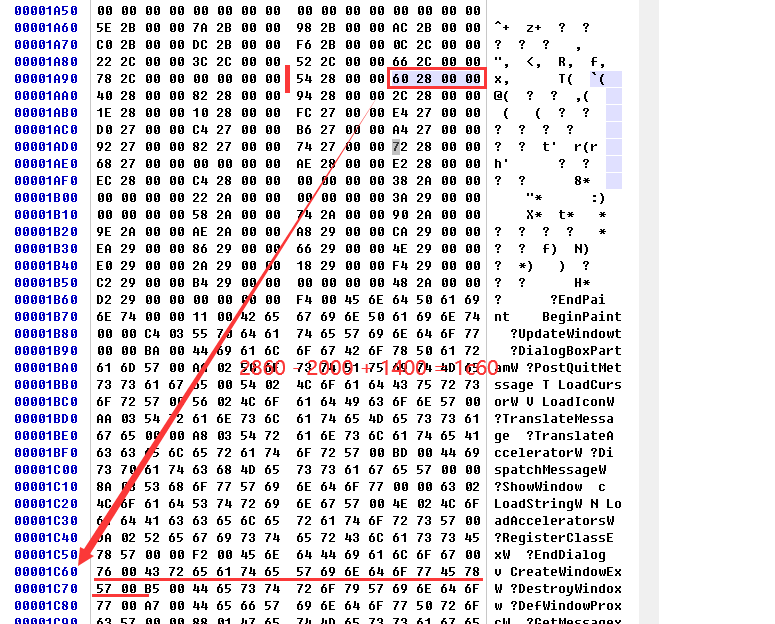

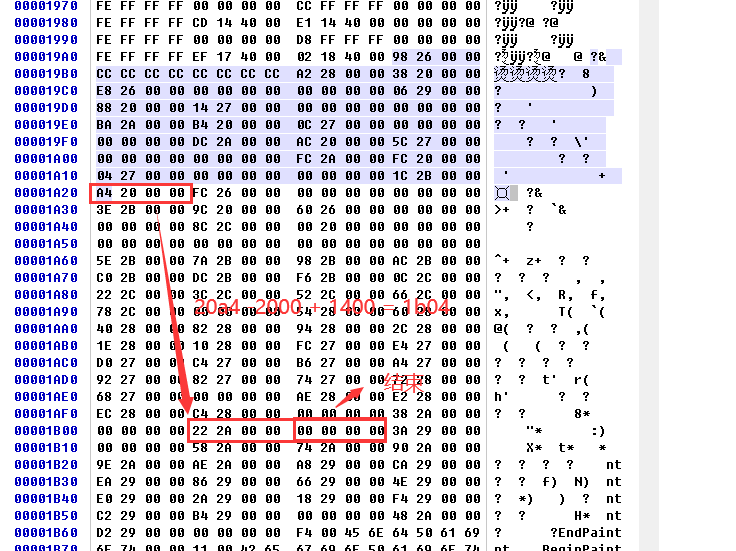

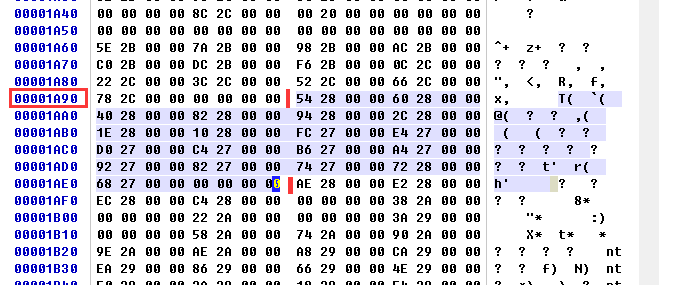

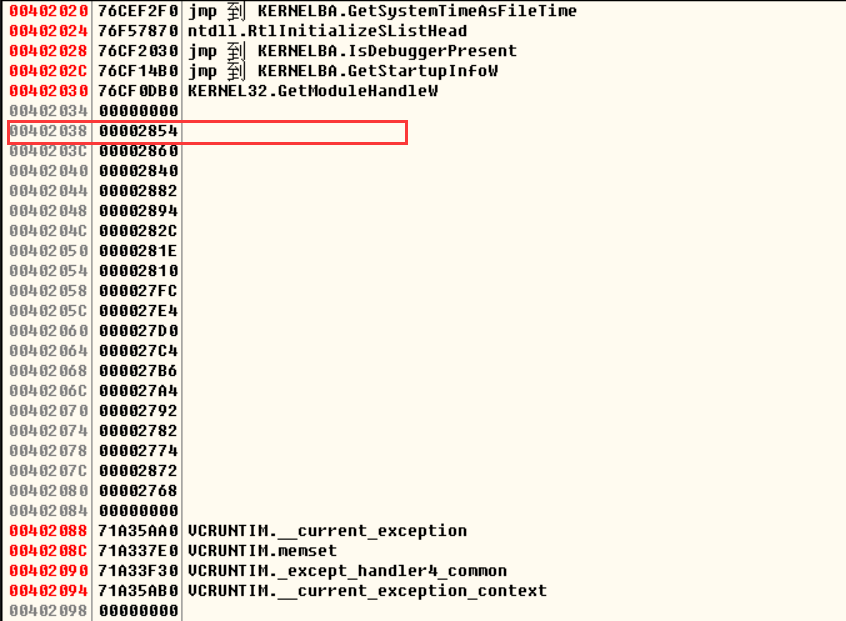

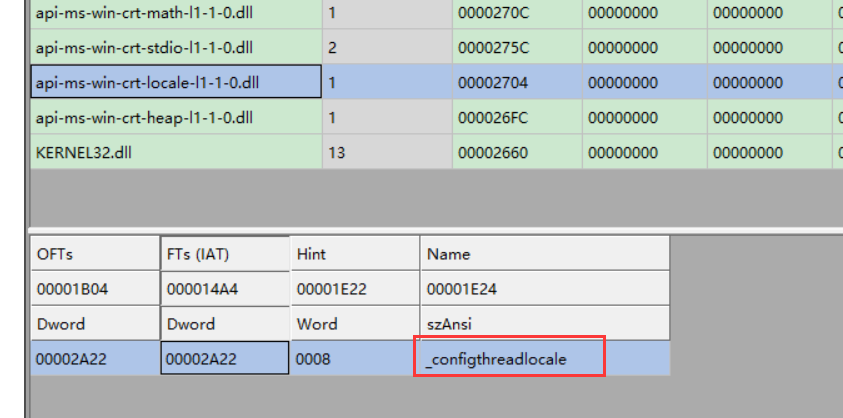

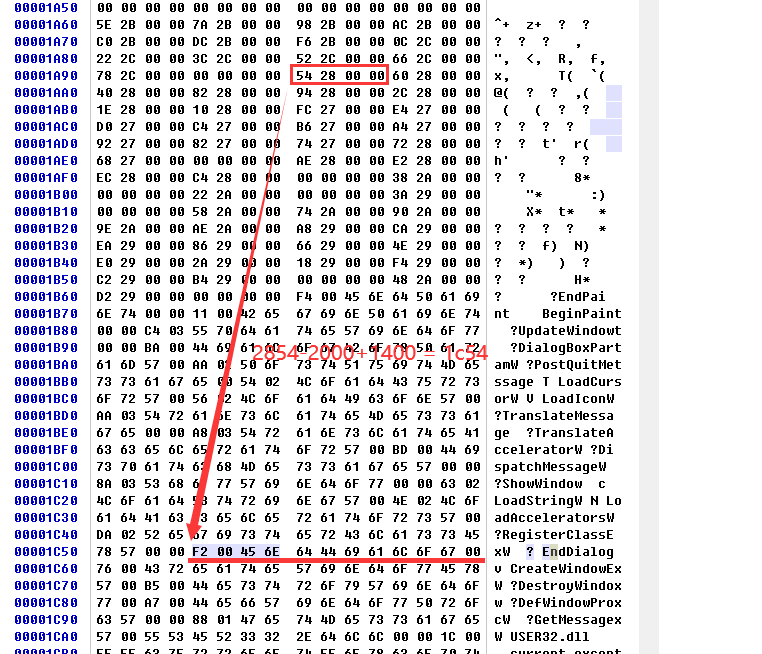

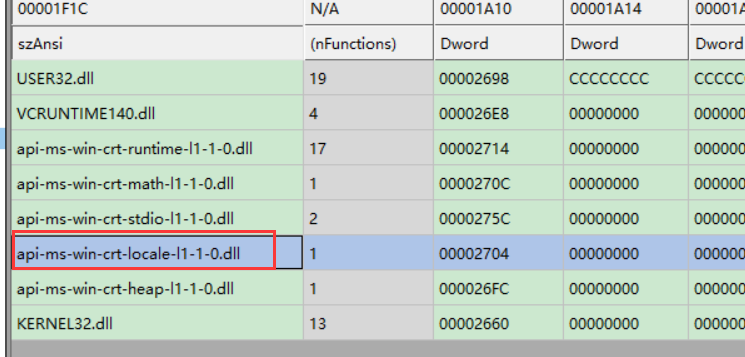

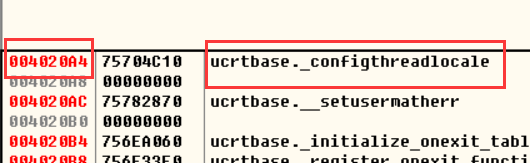

再看看低6个 dll 的 IAT (000020A4) 导出名称表地址(2b1c)

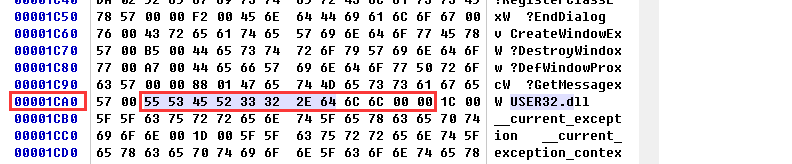

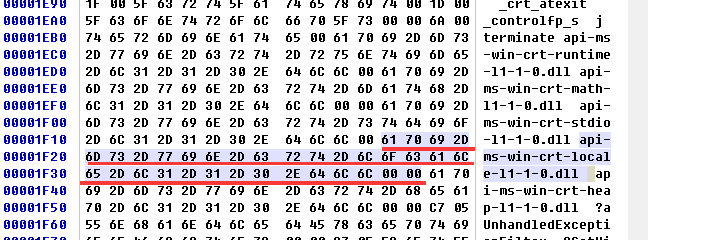

先看导出的dll名

在看导出函数,可以看出只有一个

从上面可以看出,编辑器遍历的时候实现获取 dll ,再从 dll 对应的 INT表(导入名称表) 拿到地址 ,填入对应的 IAT (导入地址表)中

小细节

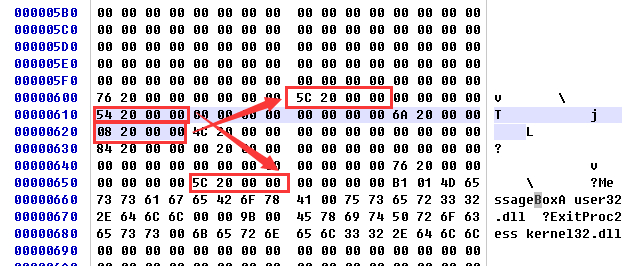

名称导入

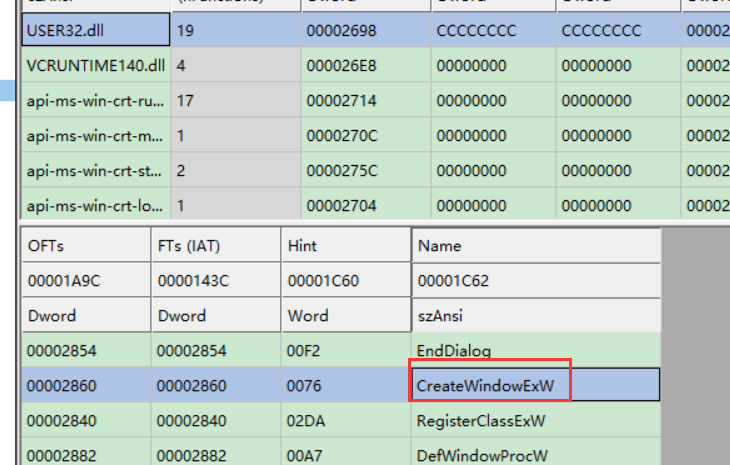

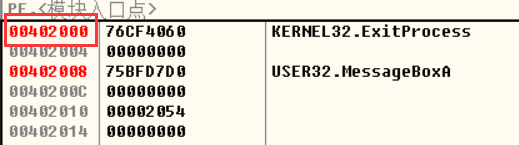

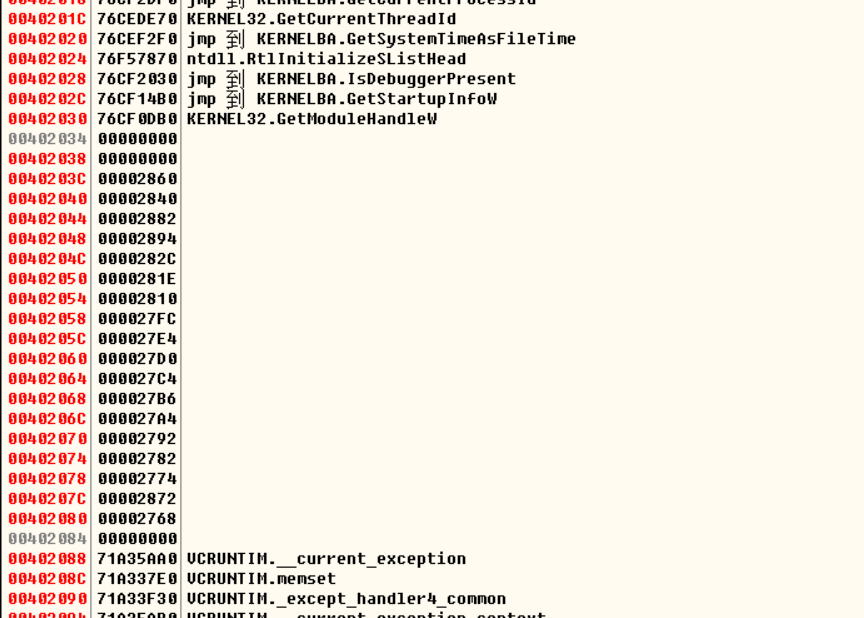

可以看到程序未加载时 INT 个 IAT 指向的值是一样的,但是程序加载是 IAT 指向的值就填成了函数指向的地址

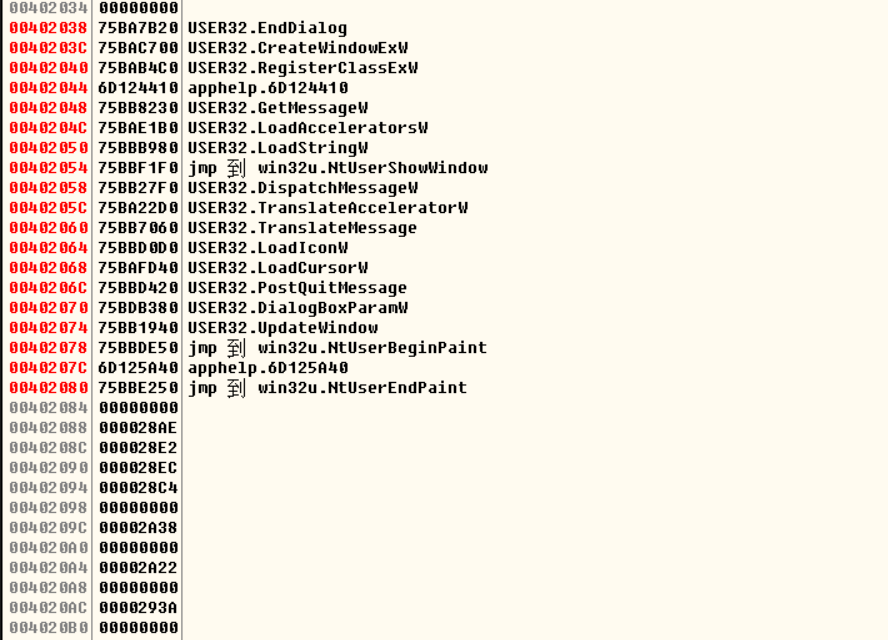

进程加载前

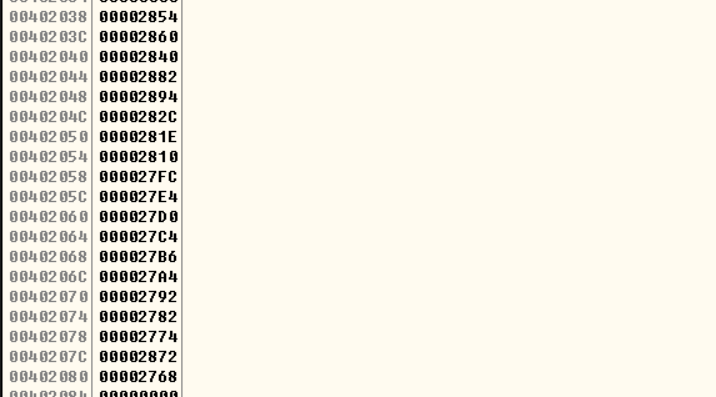

进程加载后

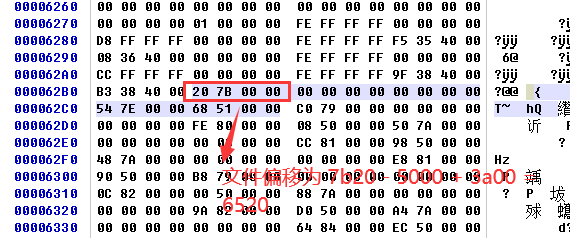

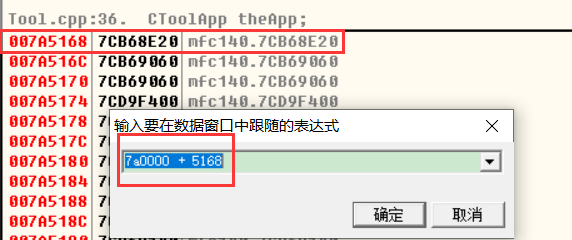

序号导入

序号导入一般 MFC 的比较多

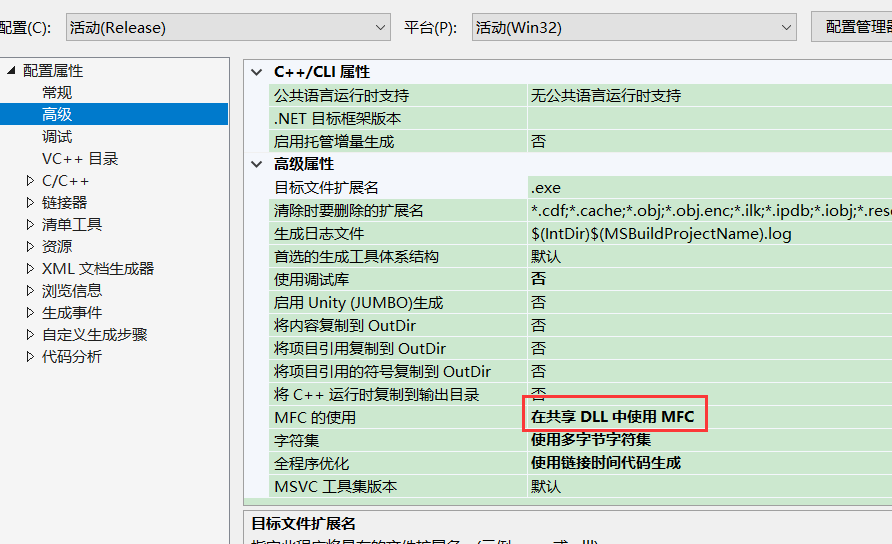

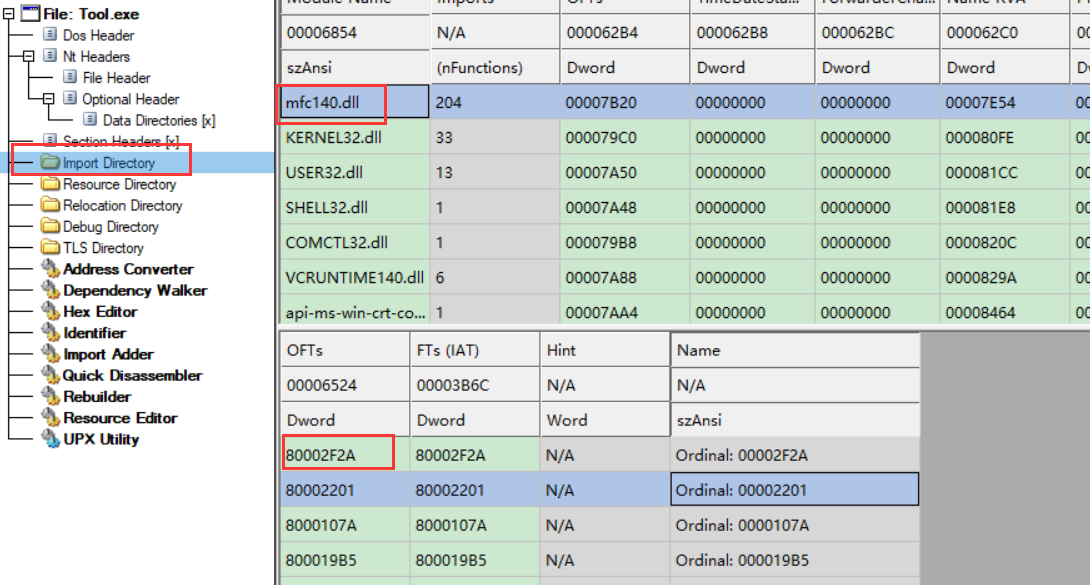

找一个32位的MFC程序,必须在共享dll中使用 MFC

OD也无法看到对应的函数名称,还原要去写工具,要找到序号和地址的对应关系,这个对应关系要到 lib 中去提取,

lib中有名称,dll中没有,都是序号

导入表字段对文件的影响

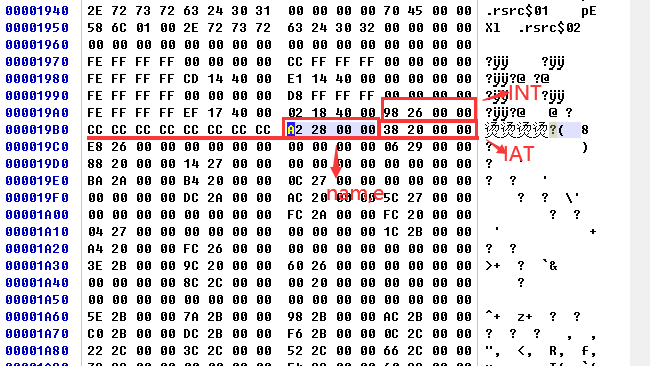

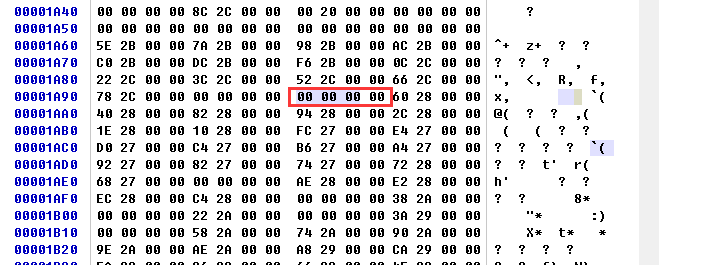

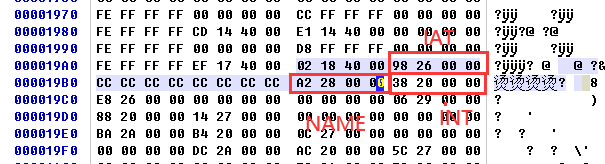

这个结构体中,除了上图3个成员,其他2个是没用的

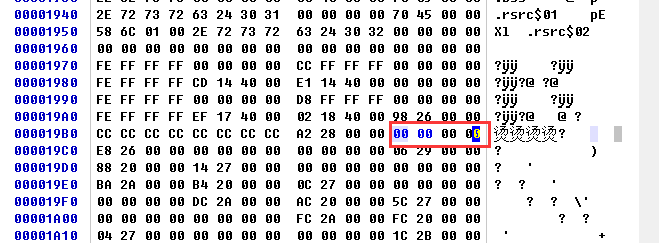

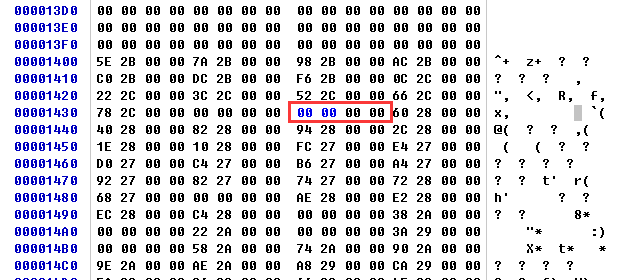

清掉IAT

程序可以正常运行

清掉NAME

清掉名字就想当于到了导出表的结尾项后面的函数

程序无法正常运行用OD查看,发现后面的dll都没办法加载

把第二个dll的名字清了,第一个dll的导出函数有了,但是后面的都没了

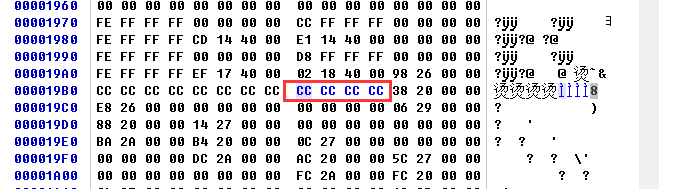

清调INT

跟清NAME的效果一样

清掉INT表的第一项

程序不能正常运行,而且第一个 dll 的函数无法加载,后面的正常加载,如果清dll 的 INT表的非第一项后面的项,程序正常运行

清 NAME 表的第一项

对应的dll的导出函数就不会加载, ,清后面的项,则dll中该项前面的函数可以正常加载, 这项开始

的函数无法正常加载

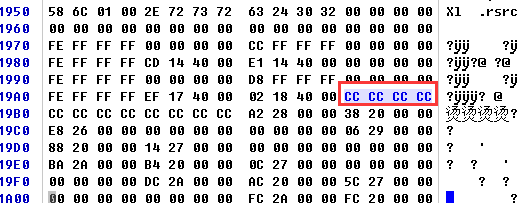

清掉IAT表的第一项

对应 dll 的导数无法加载,只清该项后面的项,程序正常运行

总结

遍历函数的时候,如果 NAME 或者 IAT 为 0,则遍历结束
如果 NAME 或者 IAT 都不为0 情况下

如果 INT 不存在,那么加载函数就会用  IAT 表

如果 INT 存在,那么加载函数就会用  INT 表,但是会检查  IAT 表第一项是否为0, 0就结束

导入表遍历

导入表遍历顺序 = 导入表加载的顺序

检查Name 和FirstThunk ，如果任一为NULL，则停止遍历
取FirstThunk 的项（数组中的元素），如果为NULL，就取OriginalFirstThunk 对应的项，如果为NULL，则遍历下一项
判断项的最高位，如果为1，则取低WORD为序号，如果为0，则作为RVA 取出IMAGE_IMPORT_BY_NAME 中的函数名
循环遍历下一项


while TRUE
{
  pItem = 取出导入表一项;

  //判断
  if(Name == NULL || FirstThunk(IAT) == NULL)
  {
    //遍历结束
    break;
  }

  //加载dll
  LoadLibrary(Name);

  //判断OriginalFirstThunk（INT）是否存在
  pINT = FirstThunk(IAT);
  if(OriginalFirstThunk != NULL)
  {
    pINT = OriginalFirstThunk(INT);
  }

  //遍历导入名称表
  while(*pINT != NULL)
  {
    //判断是否是序号
    if(pINT 最高位为1)
    {
        //序号导入
        导入函数地址 = GetProcAddress(低字序号);
    }
    else
    {
        导入函数地址 = GetProcAddress(字符串地址);
    }

    导入函数地址填入IAT表中相等下标索引位置。
  }

}

while(Name != NULL && FirstThunK != NULL)
{
    IMAGE_DATA_THUNK* pTmpThunk = OriginalFirstThunk;
    if(OriginalFirstThunk == NULL)
    {
        pTmpThunk = FirstThunk;
    }
    while(*pTmpThunk != NULL)
    {
        if(*pTmpThunk & 0x80000000)
        {
            WORD dwNumber = *pTmpThunk & 0xffff; //低字为序号
        }
        else
        {
            IMAGE_IMPORT_BY_NAME* pName = *pTmpThunk;//获取导入函数名称的RVA
        }
        pTmpThunk++;
    }
}

导入表注入

导入表中数据：导入表中保存的是函数名和DLL等动态链接所需的信息。
导入表的作用：系统读取导入表，加载对应的DLL 和把导入的地址填入IAT表中。
导入表注入：在导入表中加一项导入信息，让系统加载新增的一项所对应的DLL和数据。

导入表注入是将自己的DLL，添加到导入目录表中。目的是让系统根据导入表加载自己的DLL。从而实现代码注入的目的。

如果原导入目录表后有足够多的位置，那么可以直接加一项。

如果原导入目录表后没有足够多的位置，可以采用增加最后一个节的大小的方式来增加节，然后将导入目录表移到增加的节上，修改PE头的选项头中的数据表 --> 导入表中保存的导入目录表的地址。

新增的导入目录项，要是OS可以加载它，必须包含的信息有库名、IAT，IAT中必须保存一个DLL导出函数的名称/序号表项

步骤：

定位导入表
挪动导入表，因为一般导入表后面都没有空位置。
新增导入表项
修改导入表项的函数地址等

演示

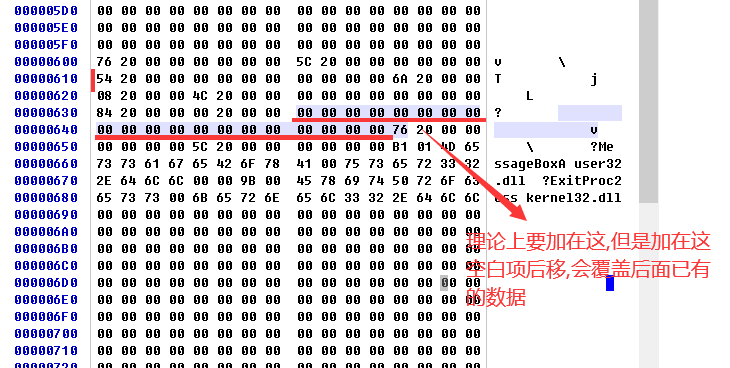

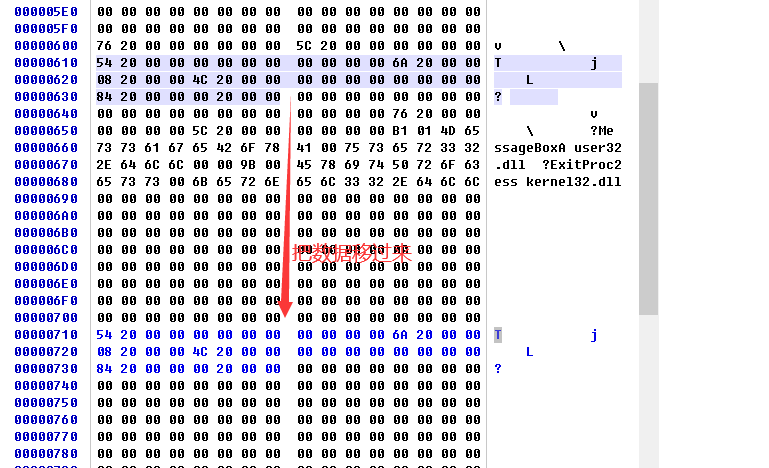

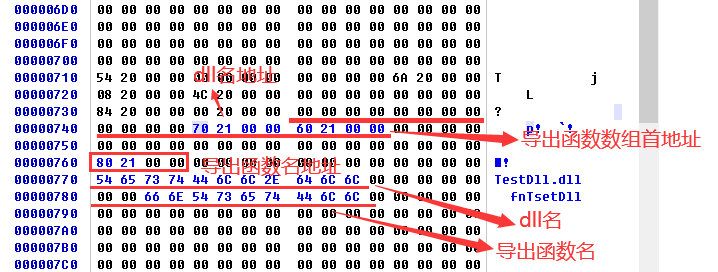

在 PE.exe中j注入一个dll

因为如果 INT (导入名称表) 那么就会直接用导入地址表(IAT),如果有INT就会用INT,Name说明 INT 可有可无,为了方便,我们可以不要 INT 只要 NAME 和 IAT 2项的值就可以了

注意: 如果移动数据涉及到跨分页,要考虑内存属性问题,是否可读写,而且移动数据不要覆盖有用的数据

用代码给可执行程序注入一个dll

代码没办法像人一样用肉眼判断是否数据移动位置,因此可以通过添加和拓展节来实现

有附加数据的没法加
