8086汇编(16位汇编)学习笔记03.汇编指令

[复制链接]

主题

0

回帖

0

积分

网站编辑

积分
0
发表于 7 天前 | 显示全部楼层 |阅读模式

指令种类

  1. 数据传送指令
  2. 算数运算类指令
  3. 位操作类指令
  4. 串操作类指令
  5. 控制转移类指令
  6. 处理器控制类指令

数据传送类指令

传送类指令不影响标志位,**除了标志位传送指令外。**

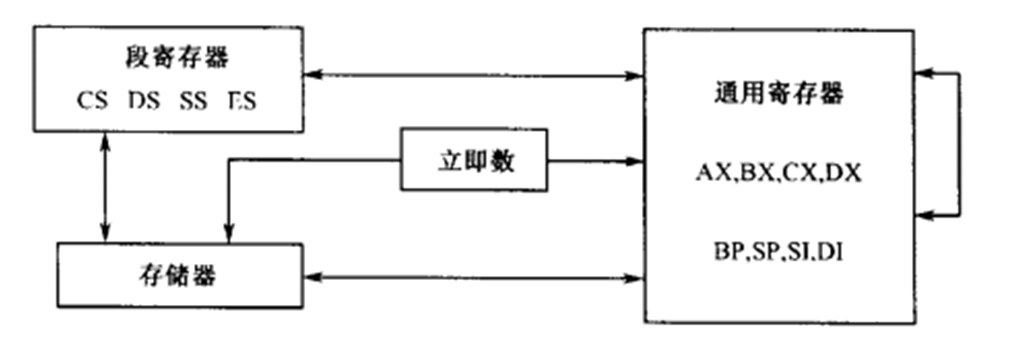

传送指令MOV(move)

说明
把一个字节或字的操作数从源地址传送至目的地址。注意:

不存在存储器向存储器的传送指令。


举例:
mov     ax,es      ;ax←es
mov     ds,ax  ;ds←ax←es
mov     word ptr [si+2],0bh
注意:

两个操作数类型要一致.操作宽度

不允许段寄存器向段寄存器传送

操作

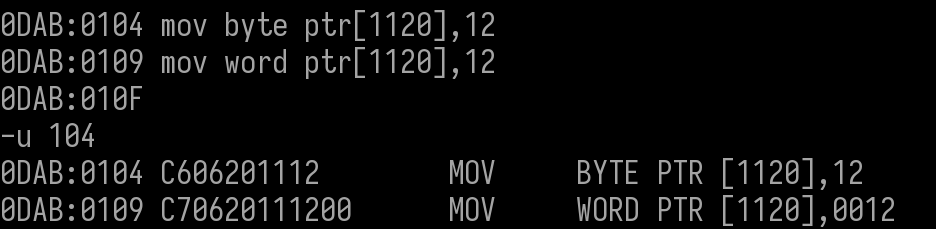

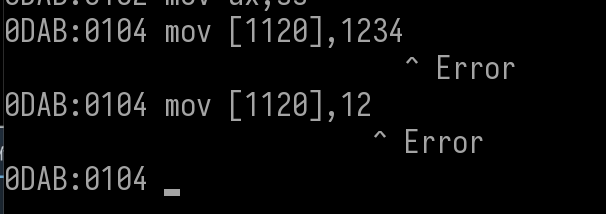

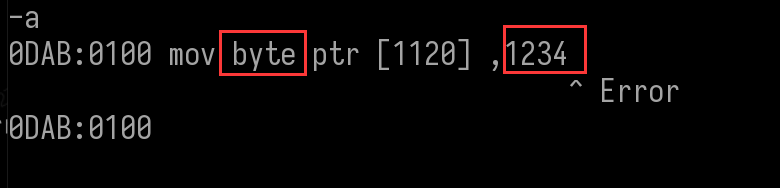

立即数到内存需要注意: 需要指明立即数要占多大内存 byte 表示字节 word 表示 字,寄存器不需要是因为他自带宽度属性

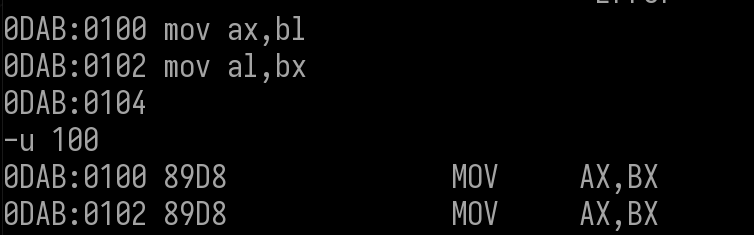

源操作数和目标数的长度必须一致,要么都是byte,要么都是word,个别指令除外,8位寄存器和16位寄存器相互赋值,会被系统转化成16位

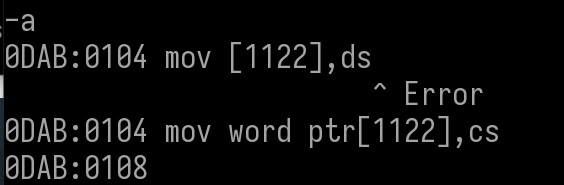

段寄存器到内存需要指明宽度

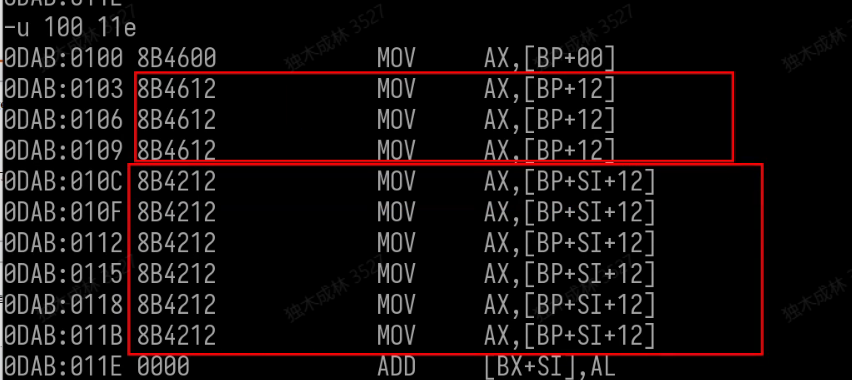

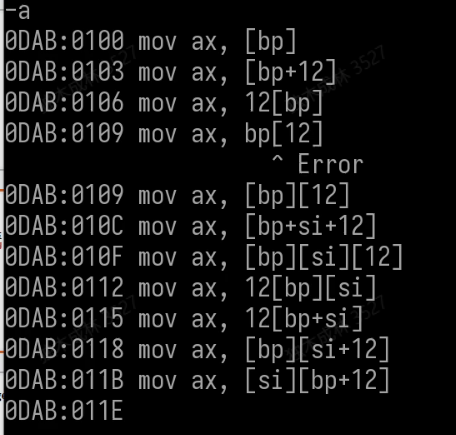

段偏移的不同写法,推荐使用 [bp + si + 12 ]



交换指令XCHG(exchange)

说明

把两个地方的数据进行互换。不存在存储器向存储器的传送指令。

举例
1. al, ah高低位交换       xchg  al,ah
2.存储器 [2040]与[2050]交换   xchg  ax,[2040]
                             xchg  ax,[2050]
                             xchg  ax,[2040]
注意

1.寄存器与寄存器之间可以对换数据

2.寄存器与存储器之间可以对换数据

3.不能在存储器与存储器之间对换数据

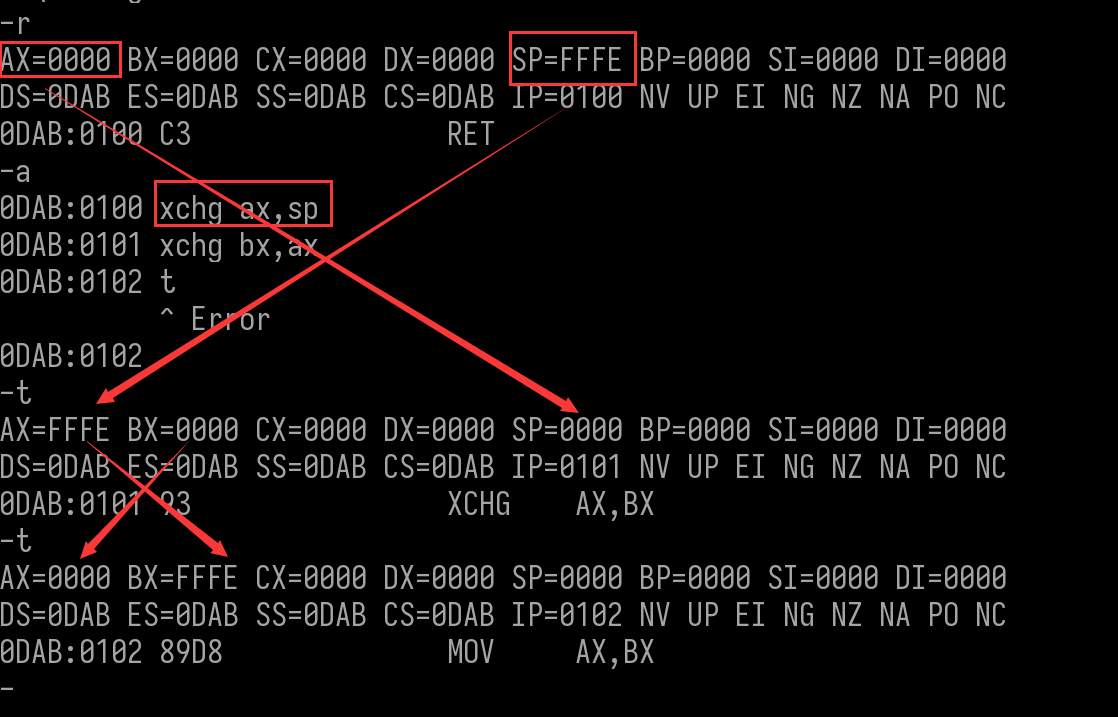

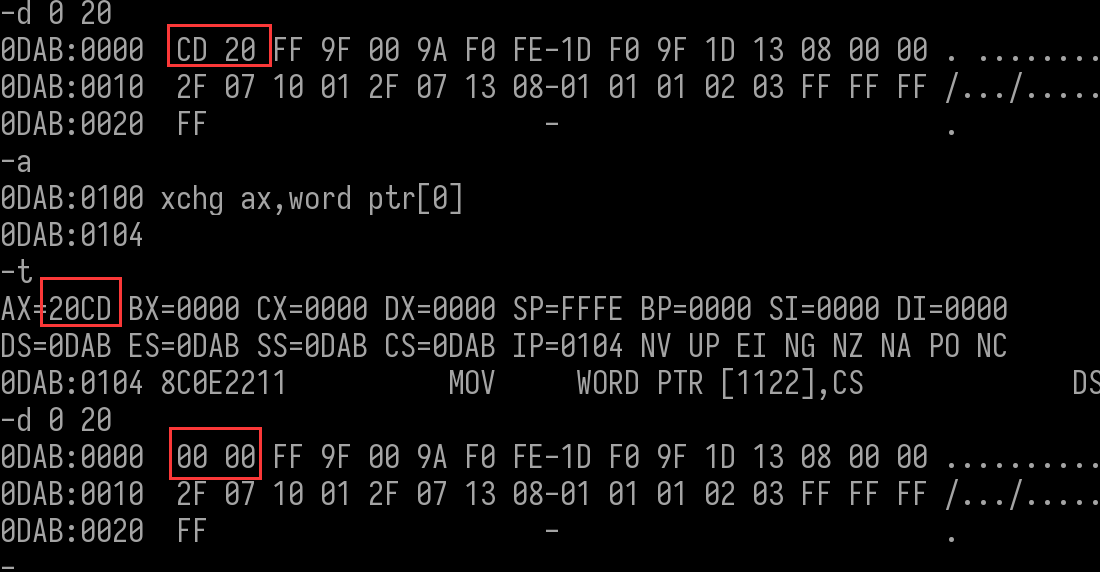

操作
寄存器到寄存器


寄存器到内存

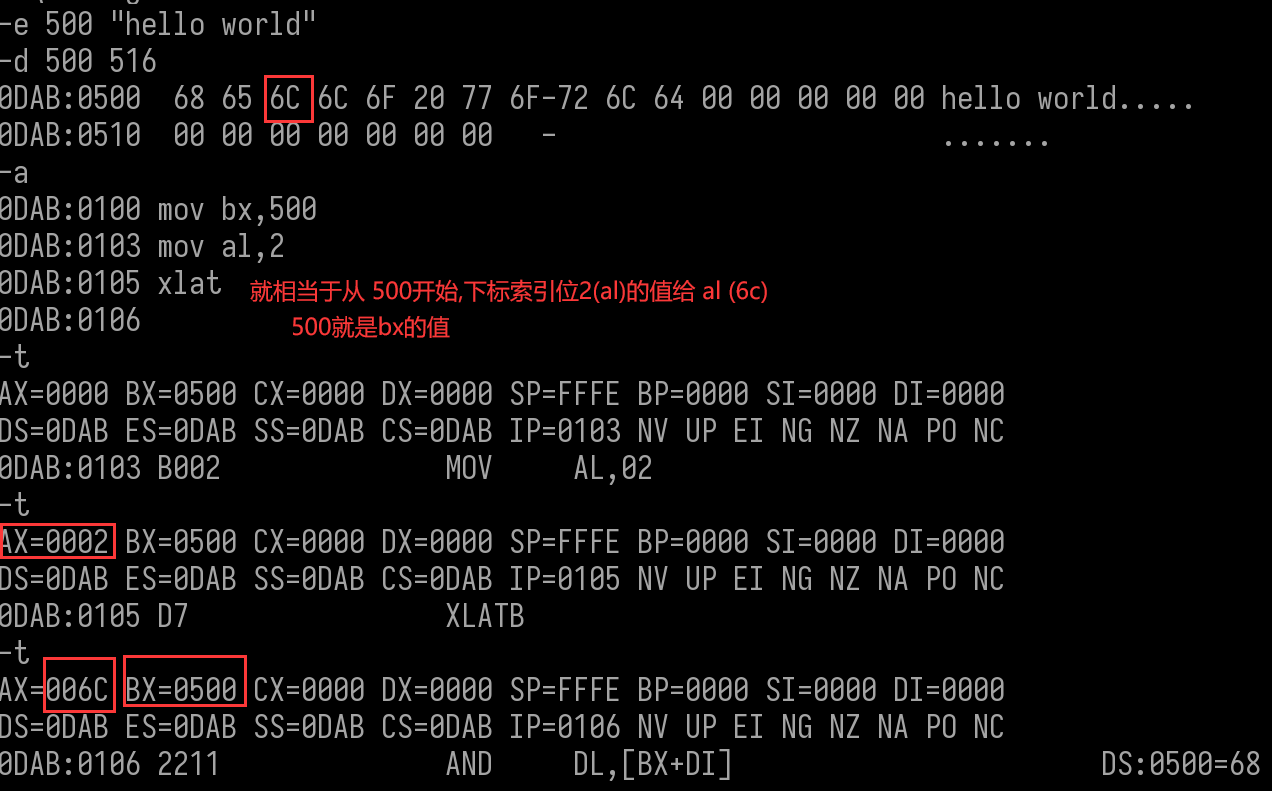

换码指令XLAT

说明

•作用:将BX 指定的缓冲区中、AL指定的位移处的一个字节取出赋给AL 。即 : al <-- ds:[ bx + al ]

•该指令无操作数。

•用途:键盘的扫描码,需要转为ASCII 码,可以将扫描码做成表,扫描码作下标可以查到对应的ASCII 码

类似于 al = bx[al];

操作


堆栈操作指令

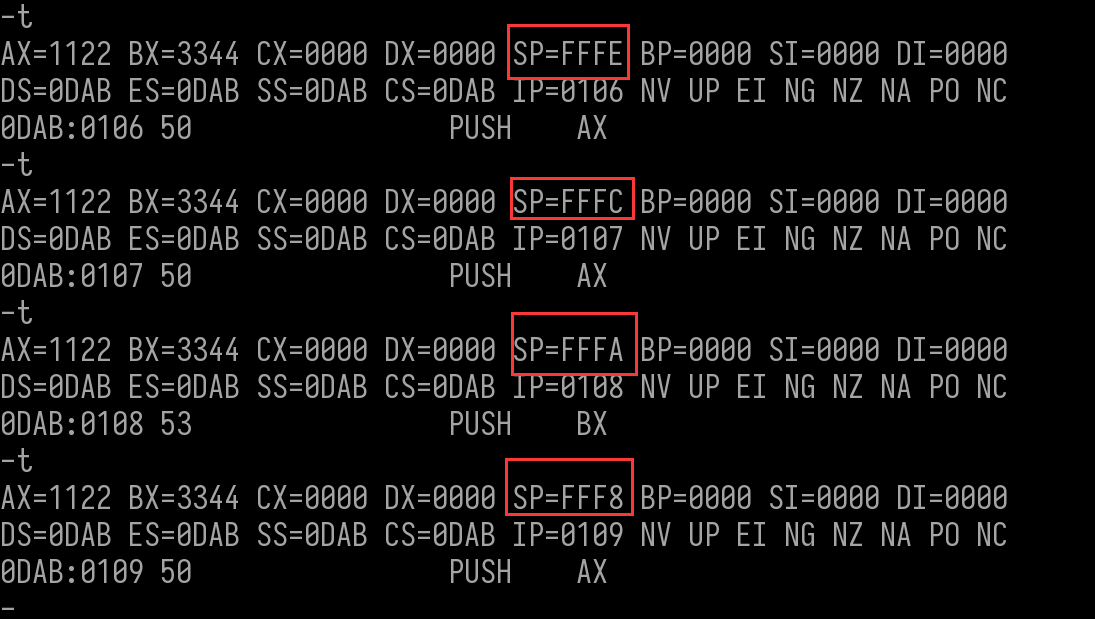

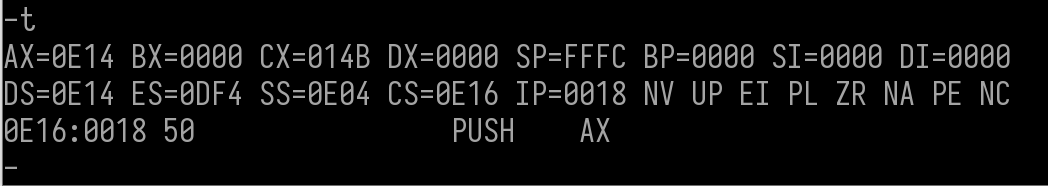

进栈(push reg)

说明

将标志寄存器的内容压入堆栈,同时栈顶指针SP减2

等同于 sub sp , 2 申请内存

mov   [sp] , reg        吧数据存入内存

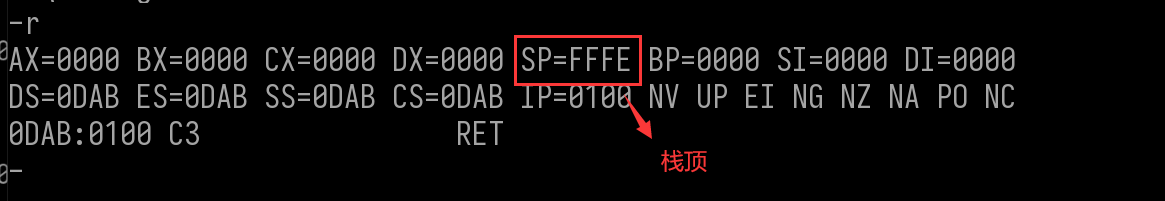

寄存器SP的值就是当前栈顶

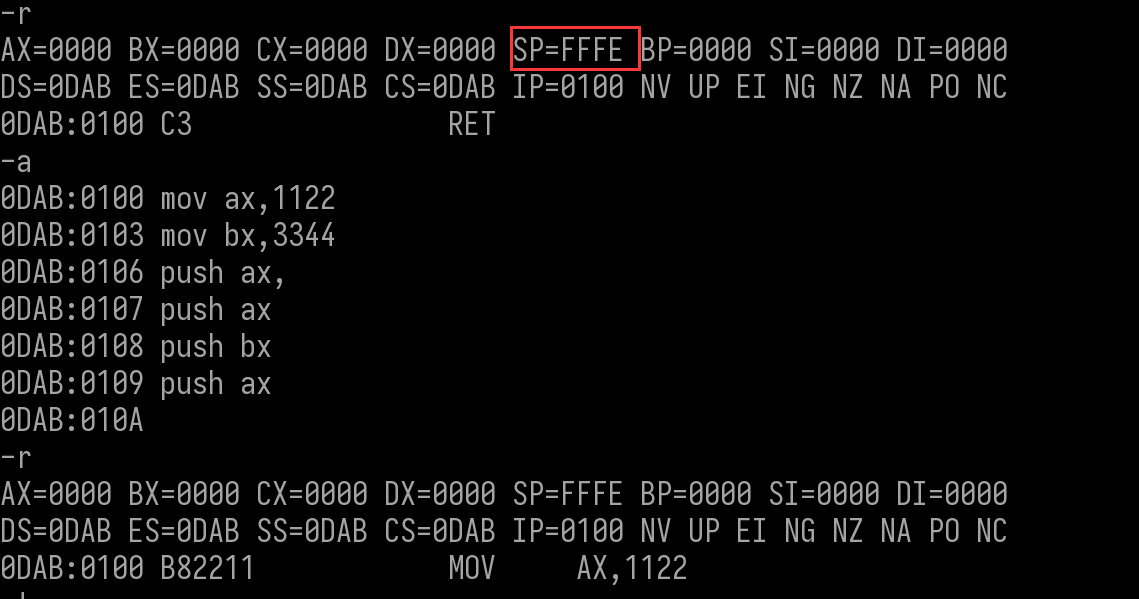

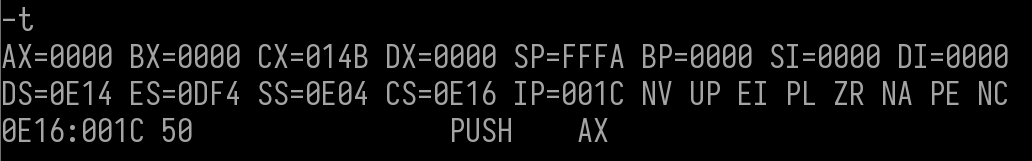

操作



img这里查看数据内存是 -d ss:fffo 是因为 sp寄存器的段基址 是 ss,sp是段偏移

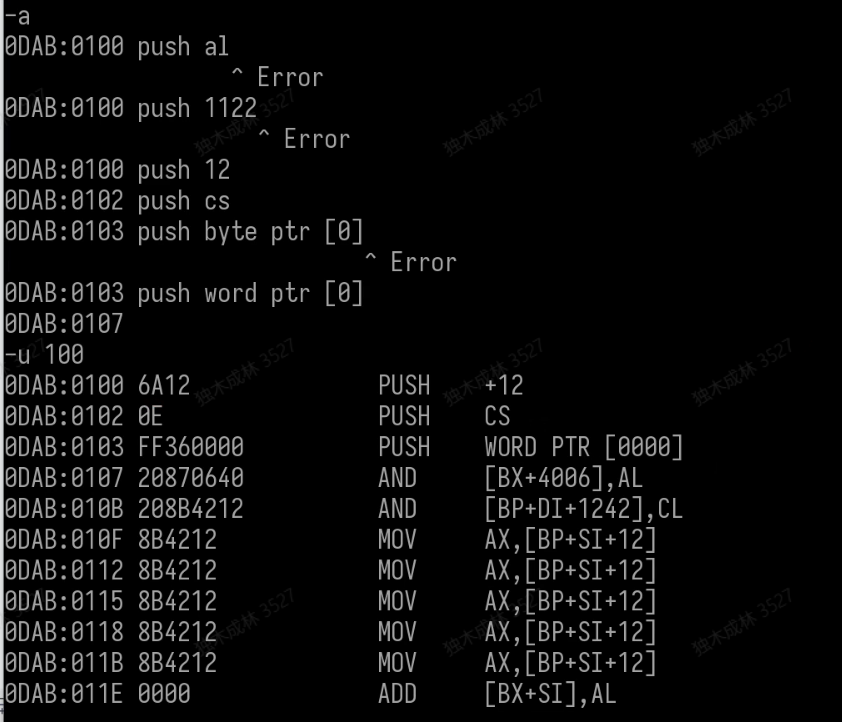

8位寄存器,8位内存和还有立即数是不可以入栈的

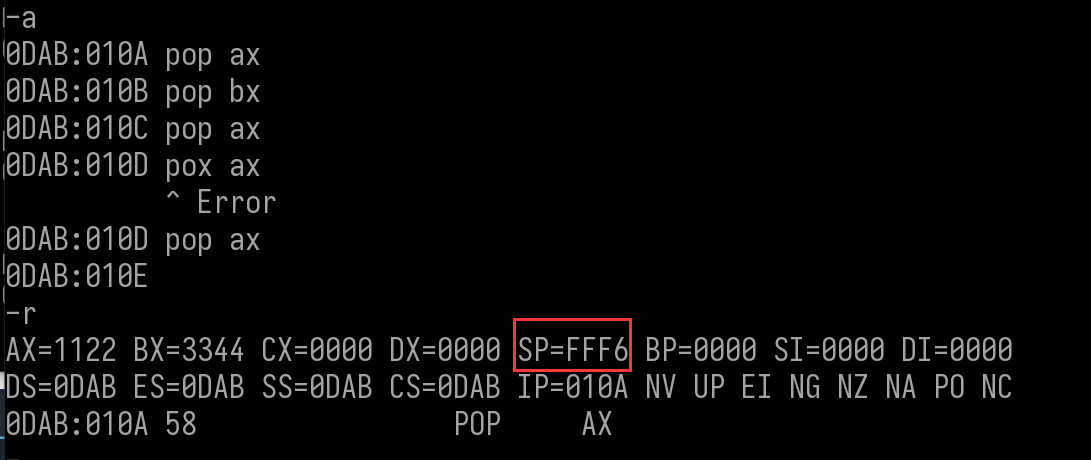

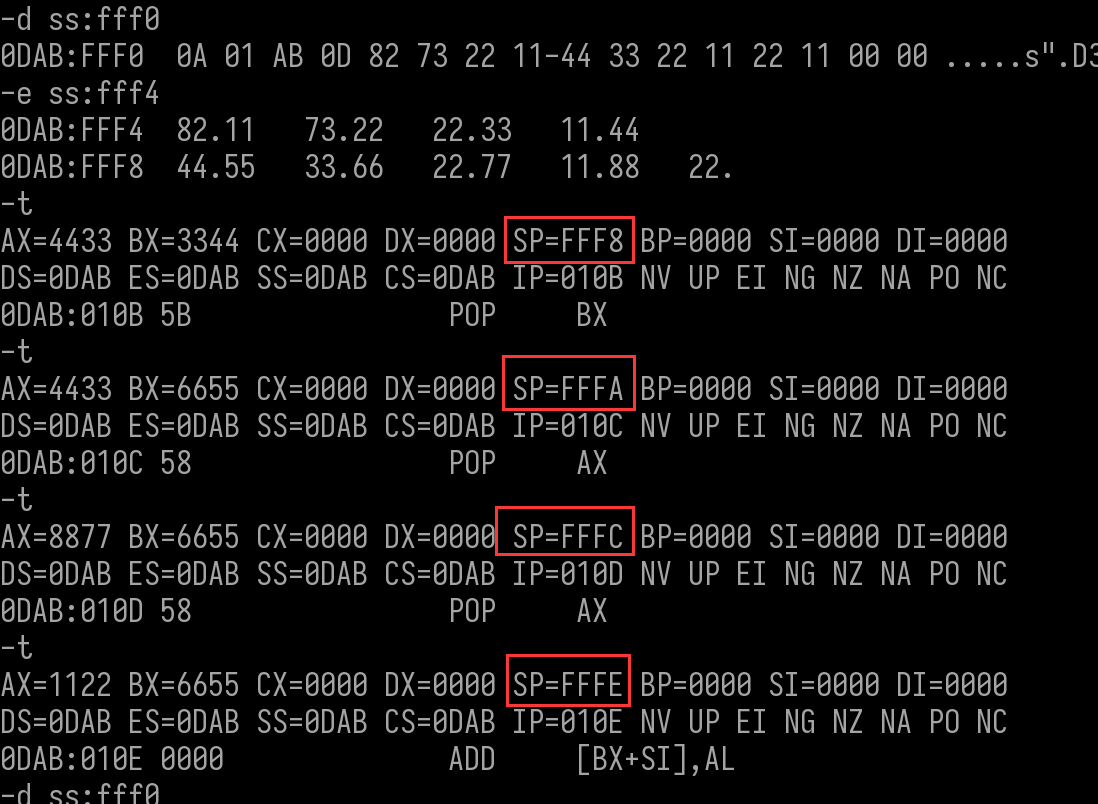

出栈(pop reg)

说明

将栈顶单元内容送到标志寄存器,同时栈顶指针SP 加 2

等同于 mov reg, [sp] 把把数据传给变量

add sp , 2 释放内存

操作

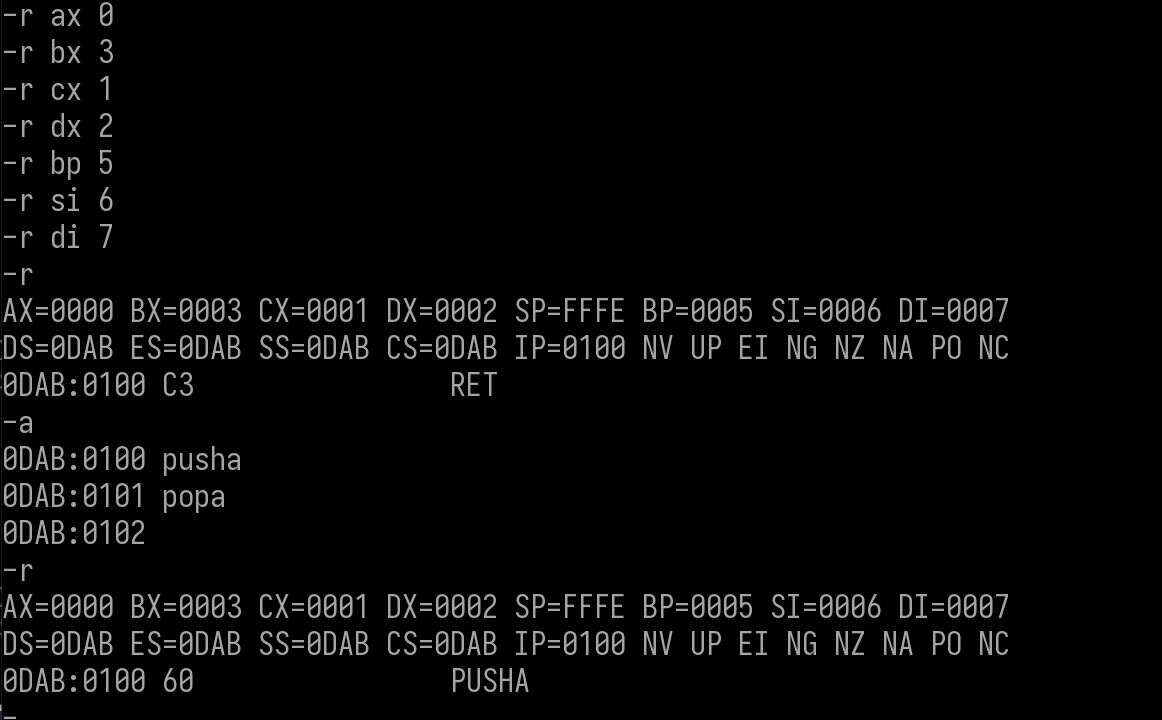

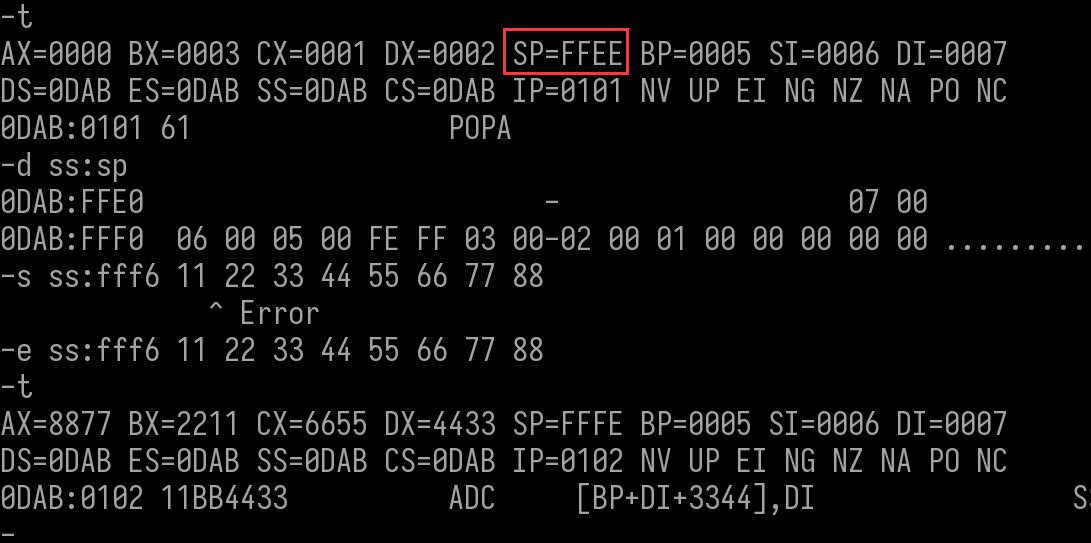

保存所有寄存器环境

32位:pushad / popad
16位:pusha / popa
说明

将所有寄存器的值入栈或者出栈

一般用于函数,为了不影响其他函数的环境,自己先把寄存器环境入栈,自己操作完再出栈

操作



标志寄存器传送指令

标志寄存器传送指令用来传送标志寄存器FLAGS的内容,方便进行对各个标志位的直接操作

•有2对4条指令

–低8位传送:LAHF和SAHF

–16位传送:PUSHF和POPF

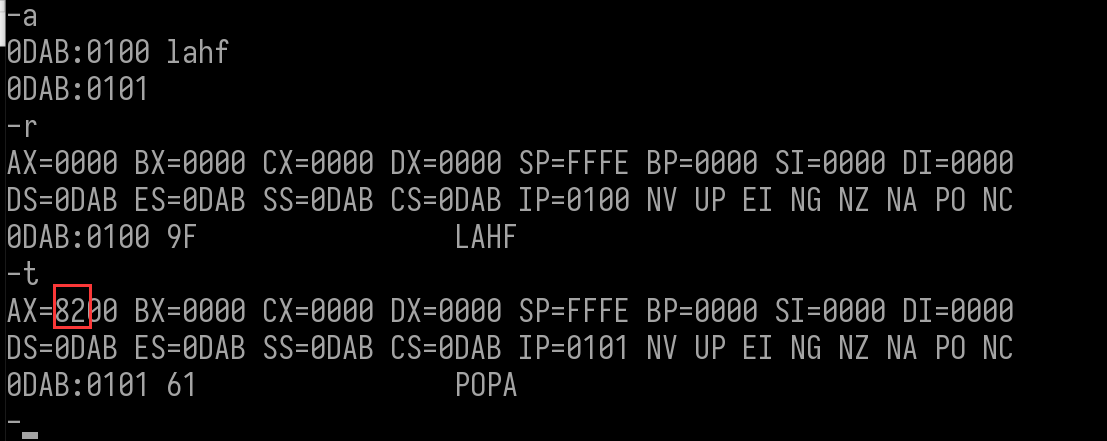

LAHF 和 SAHF


LAHF;AH←FLAGS的低字节

•LAHF指令将标志寄存器的低字节送寄存器AH
•SF/ZF/AF/PF/CF状态标志位分别送入AH的第7/6/4/2/0位,而AH的第5/3/1位任意

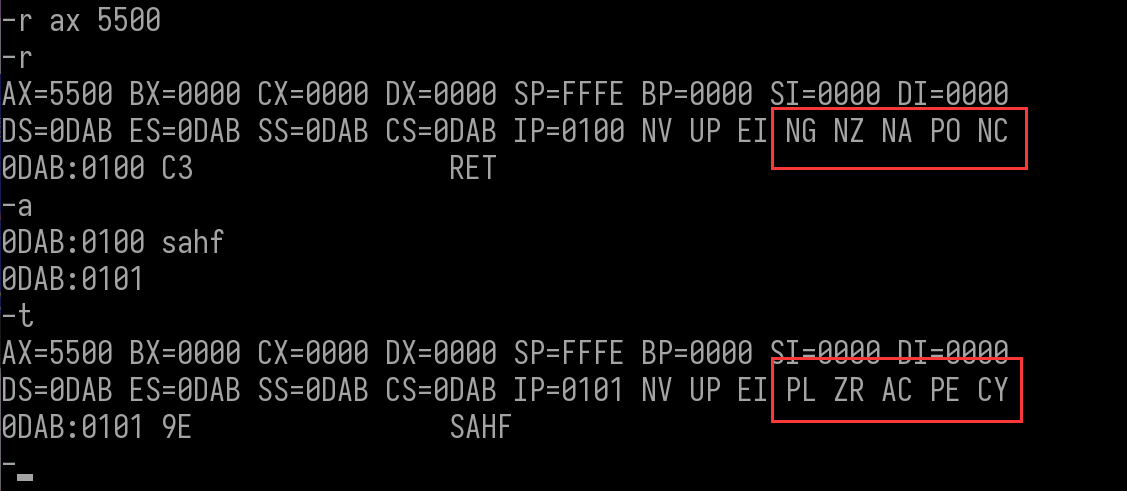

SAHF;FLAGS的低字节←AH

•SAHF将AH寄存器内容送FLAGS的低字节
•用AH的第7/6/4/2/0位相应设置SF/ZF/AF/ PF/CF标志

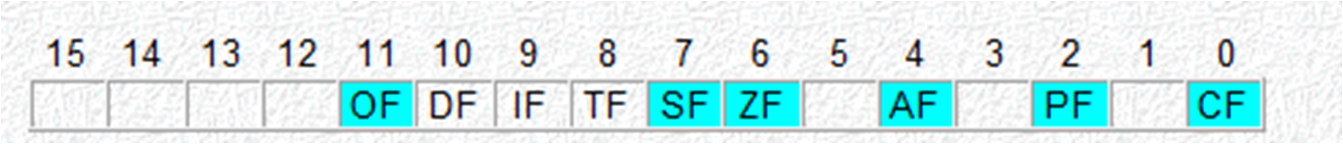

82 = 1000 0000 上面标志位图 可知 SF = 1 即 SF 状态标志位的值是 1 NG


55 = 0101 0101 上面标志位图 可知 使 0 , 2 ,3, 6 号的标志位全部设为 1

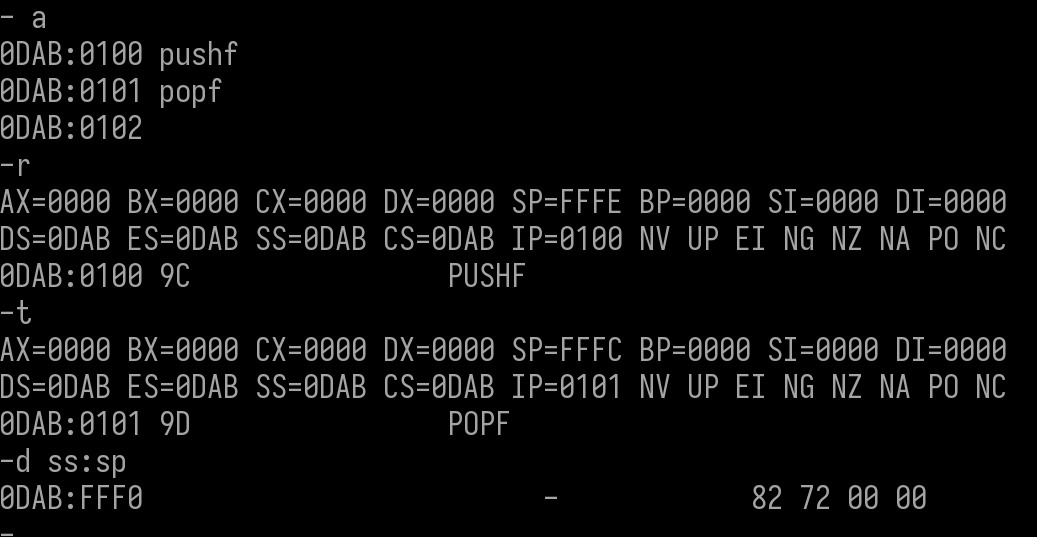

PUSHF 和 POPF

PUSHF

•SP←SP-2

•SS:[SP]←FLAGS

•PUSHF指令将标志寄存器的内容压入堆栈,同时栈顶指针SP减2

POPF

•FLAGS←SS:[SP]

•SP←SP+2

•POPF指令将栈顶字单元内容送标志寄存器,同时栈顶指针SP加2

32字节传送

pushfd:将eflags压栈

popfd :将栈顶32字节出栈到eflags中

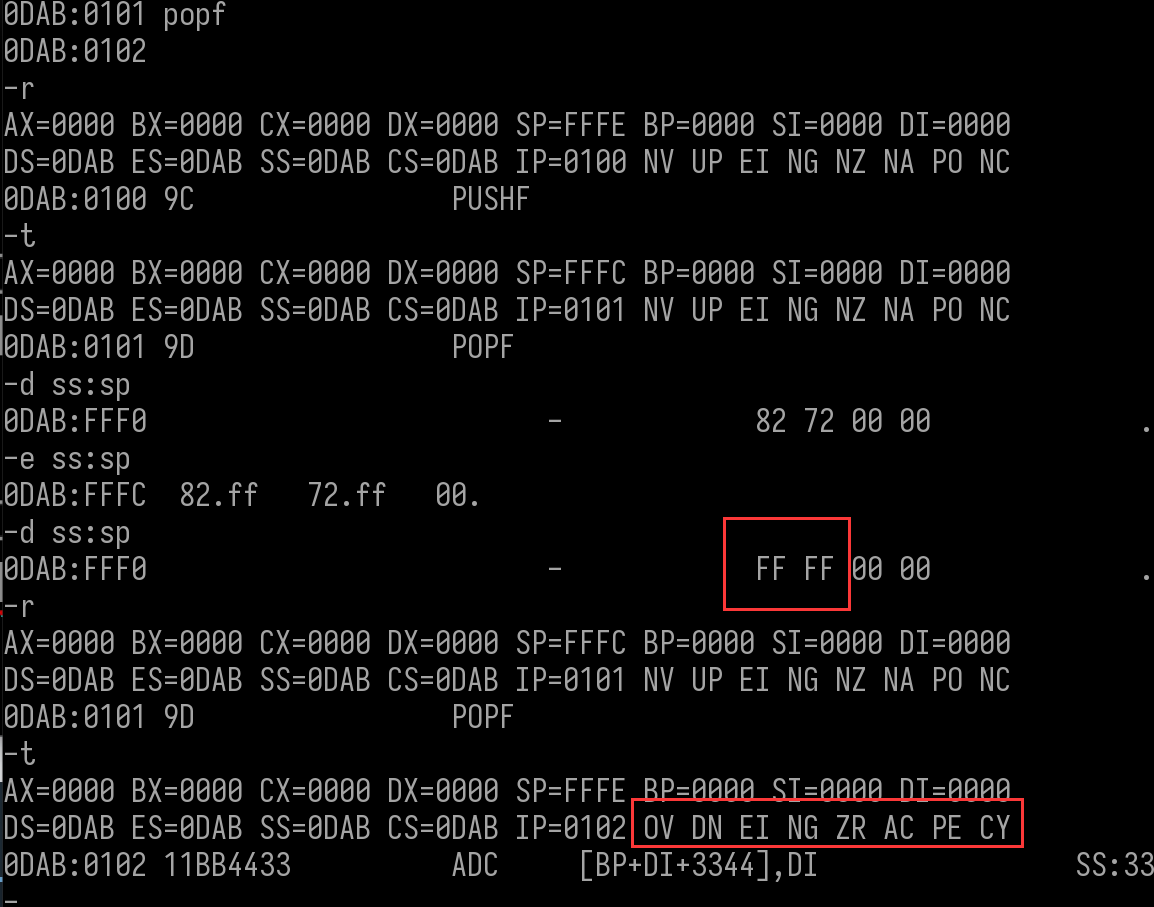

8272 转成 小尾 是 72 82

0          1         1            1     0     0          1        0        1        0          0           0         0         0          1          0


可以看出 if 位 和 sf 位是 1


将值改成 FF 即 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 可以看出,所有标志位都变成了1

地址传送指令

•地址传送指令将存储器单元的逻辑地址送至指定的寄存器

–有效地址传送指令  LEA
–指针传送指令  LDS和LES

•注意不是获取存储器单元的内容

LEA(load EA)

说明

作用:将存储器操作数的有效地址传送至指定的16位寄存器中

还可以用来做多位数的加法

格式: LEA reg16 ,[EA]

举例

LEA bx ,[bx + si] //相当于bx = bx+si。

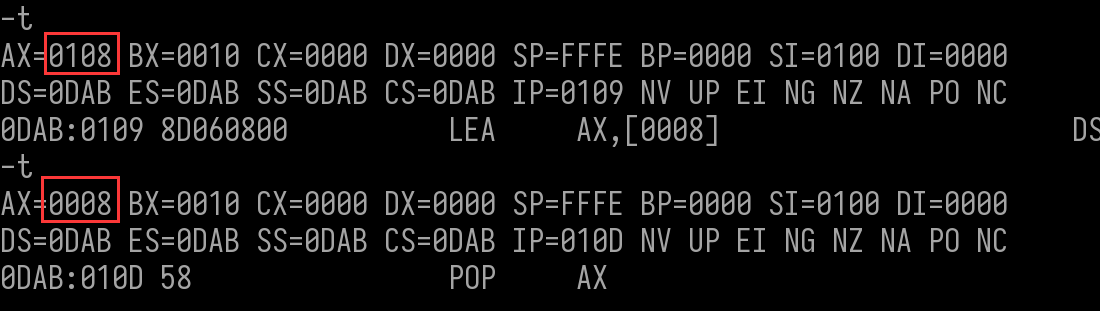

操作

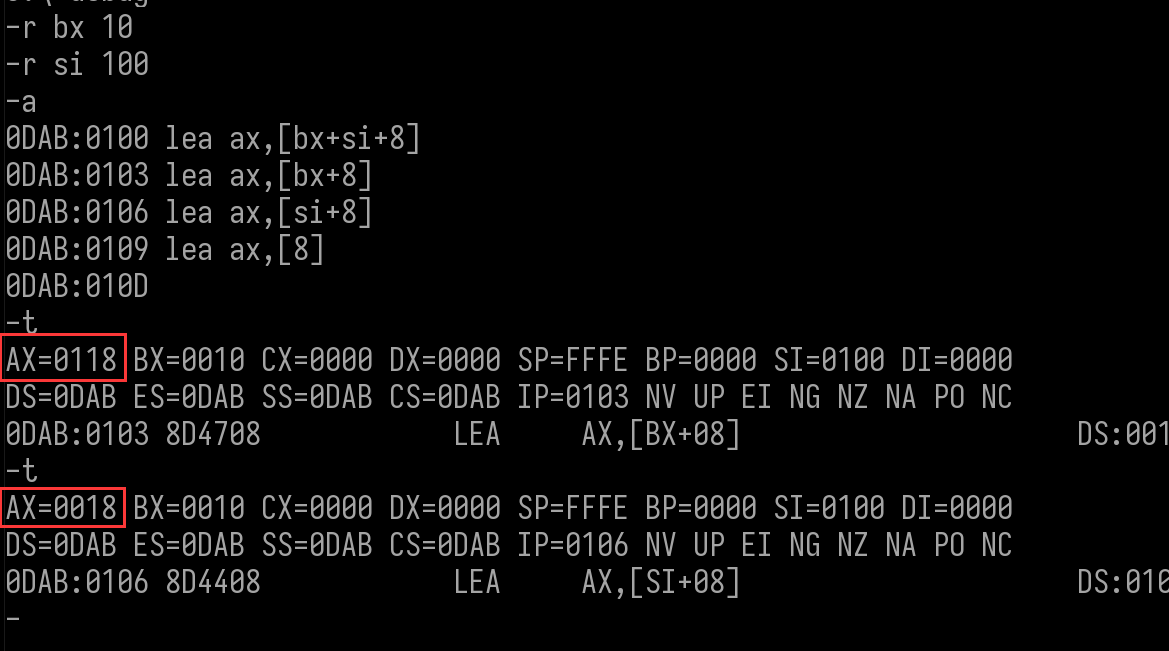

可以看出 lea 跟 mov 的区别 是 lea 是 将 偏移值 给 寄存器,mov是获取 地址里面的值 给 寄存器

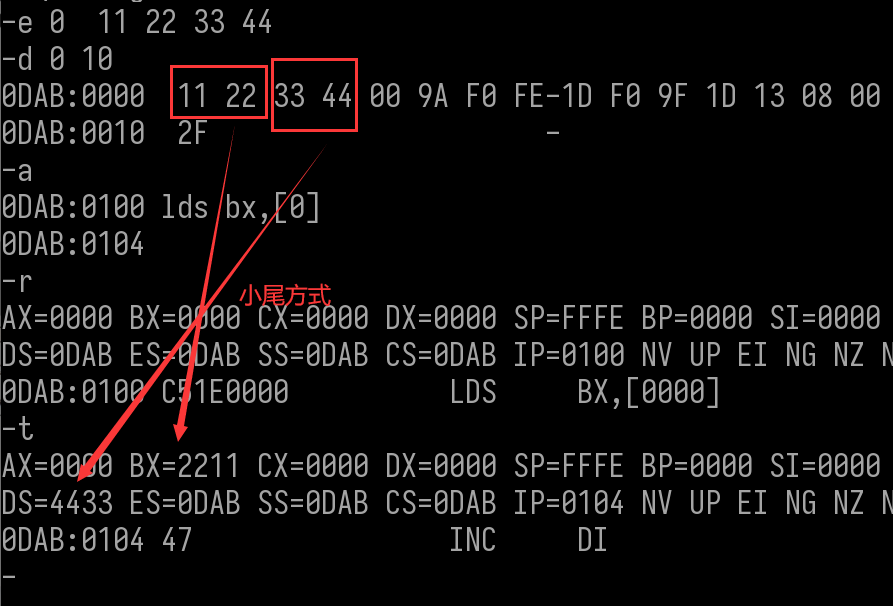

LDS && LES

LDS r16,mem

r16←mem
DS←mem+2
LDS指令将主存中mem指定的字送至r16,并将mem的下一字送DS寄存器
相当于在内存中存了一个逻辑地址(四个字节  2个字节 表示段偏移,2个字节表示段基址),然后把段偏移给了寄存器,段基址给了DS

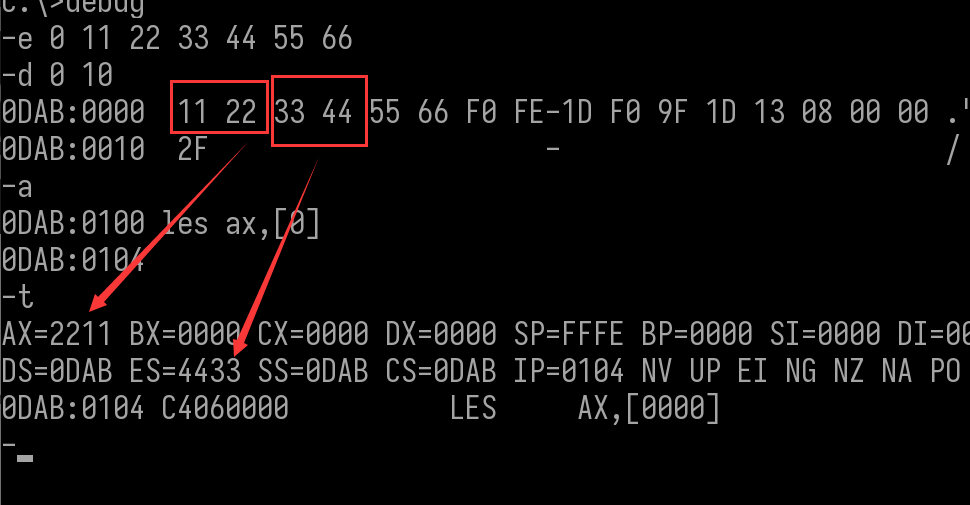

LES r16, mem

r16←mem,

ES←mem+2

LES指令将主存中mem指定的字送至r16,并将mem的下一字送ES寄存器


输入输出指令

•8086通过输入输出指令与外设进行数据交换;呈现给程序员的外设是端口(Port)即I/O地址

•8086用于寻址外设端口的地址线为16条,端口最多为216=65536(64K)个,端口号为0000H~FFFFH

•每个端口用于传送一个字节的外设数据

输入输出寻址方式

•8086的端口有64K个,无需分段,设计有两种寻址方式

直接寻址:只用于寻址00H~FFH前256个端口,操作数i8表示端口号
间接寻址:可用于寻址全部64K个端口,DX寄存器的值就是端口号

•对大于FFH的端口只能采用间接寻址方式

输入指令IN

•将外设数据传送给CPU内的AL/AX

IN AL,i8; 字节输入:AL←I/O端口(i8直接寻址)

IN AL,DX; 字节输入: AL←I/O端口(DX间接寻址)

IN AX,i8 ; 字输入 : AX←I/O端口(i8直接寻址)

IN AX,DX; 字输入: AX←I/O端口(DX间接寻址)

输出指令OUT

•将CPU内的AL/AX数据传送给外设

OUT i8,AL; 字节输出:I/O端口←AL(i8直接寻址)

OUT DX,AL; 字节输出:I/O端口←AL(DX间接寻址)

OUT i8,AX; 字输出:I/O端口←AX(i8直接寻址)

OUT DX,AX; 字输出:I/O端口←AX(DX间接寻址)

算术运算指令

1.四则运算是计算机经常进行的一种操作。算术运算指令实现二进制(和十进制)数据的四则运算。

2.请注意算术运算类指令对标志的影响

掌握:ADD/ADC/INC、SUB/SBB/DEC/ NEG/CMP

熟悉:MUL/IMUL、DIV/IDIV

理解:CBW/CWD、DAA/DAS、 AAA/ AAS/AAM/AAD

加法

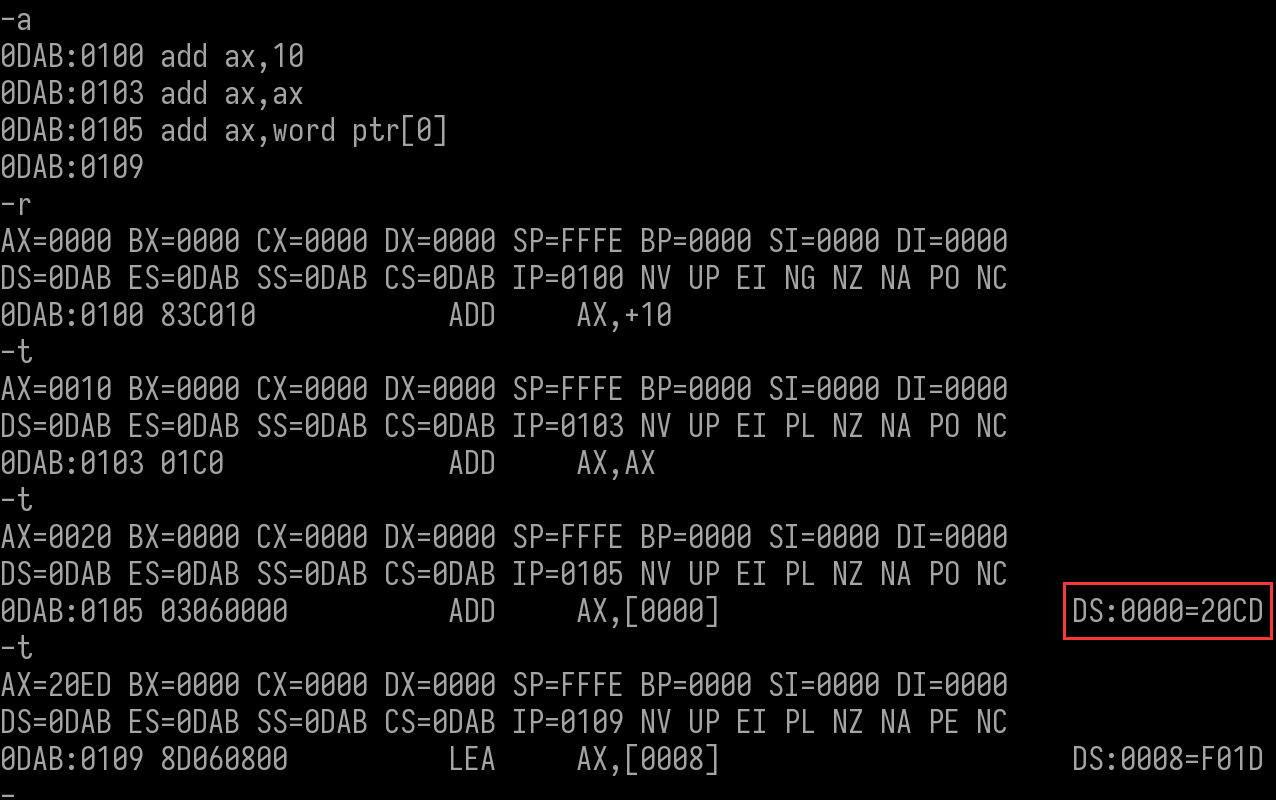

add: 加法

ADD reg,imm/reg/mem;reg←reg+imm/reg/mem //把结果存入寄存器

ADD mem,imm/reg; mem←mem+imm/reg //把结果存入内存,内存不可以与内存相加


adc: 带进位加法

跟上面区别是会加上上一次加法的进位值 ,常用于大数运算

ADC reg,imm/reg/mem; reg←reg+imm/reg/mem+CF

ADC mem,imm/reg; mem←mem+imm/reg+CF

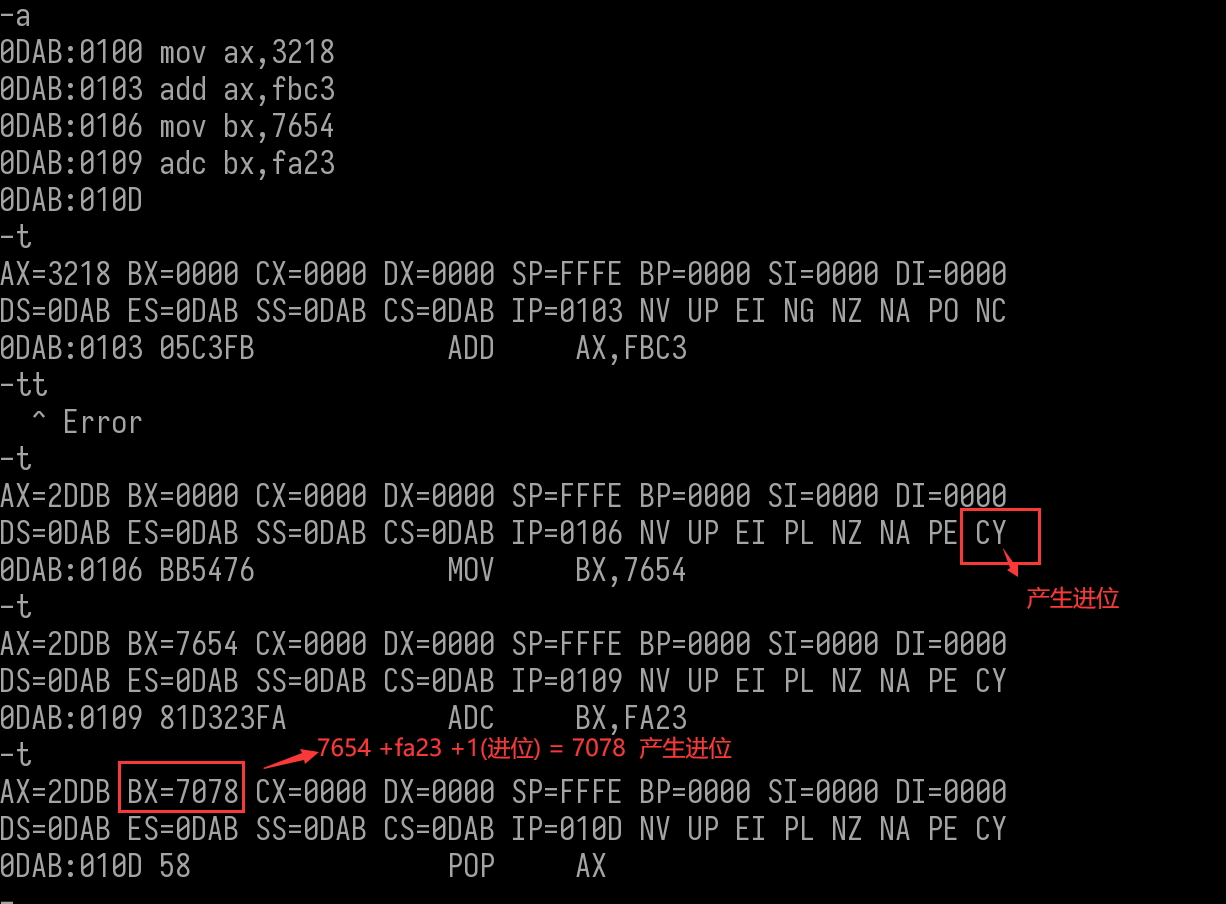

编写汇编指令计算加法:
   76543218
+  fa23fbc3
= 170782DDB

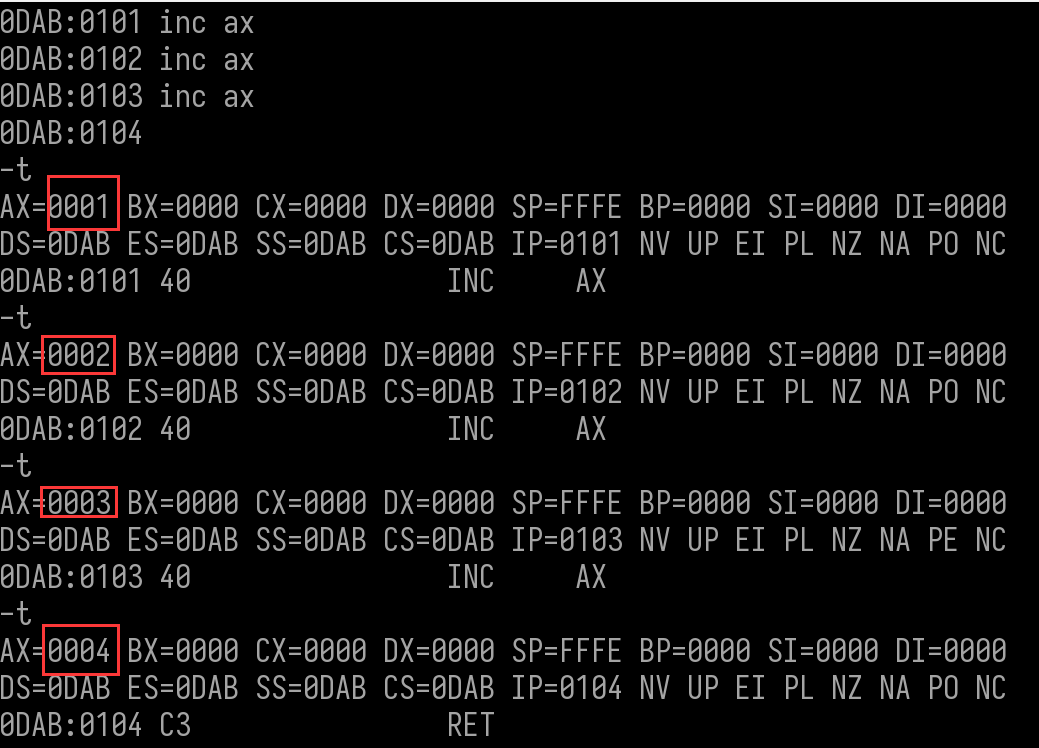

inc: 加一(自增),不影响CF标志位


减法

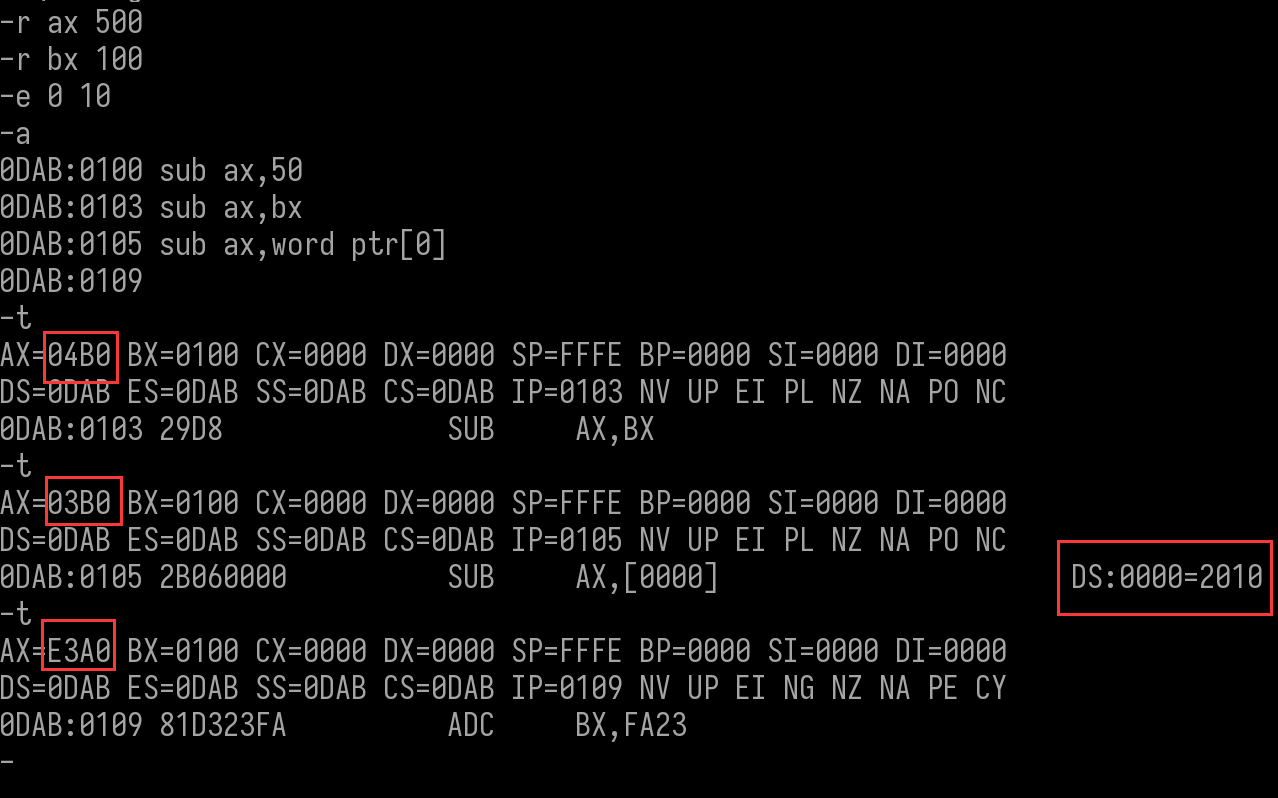

Sub 减法

SUB reg,imm/reg/mem; reg←reg-imm/reg/mem //把结果存入寄存器

SUB mem,imm/reg; mem←mem-imm/reg //把结果存入内存,内存不可以与内存相减


Sbb带借位的减法

跟上面区别是会减去上一次减法的借位值

SUB reg,imm/reg/mem;reg←reg-imm/reg/mem

SUB mem,imm/reg; mem←mem-imm/reg

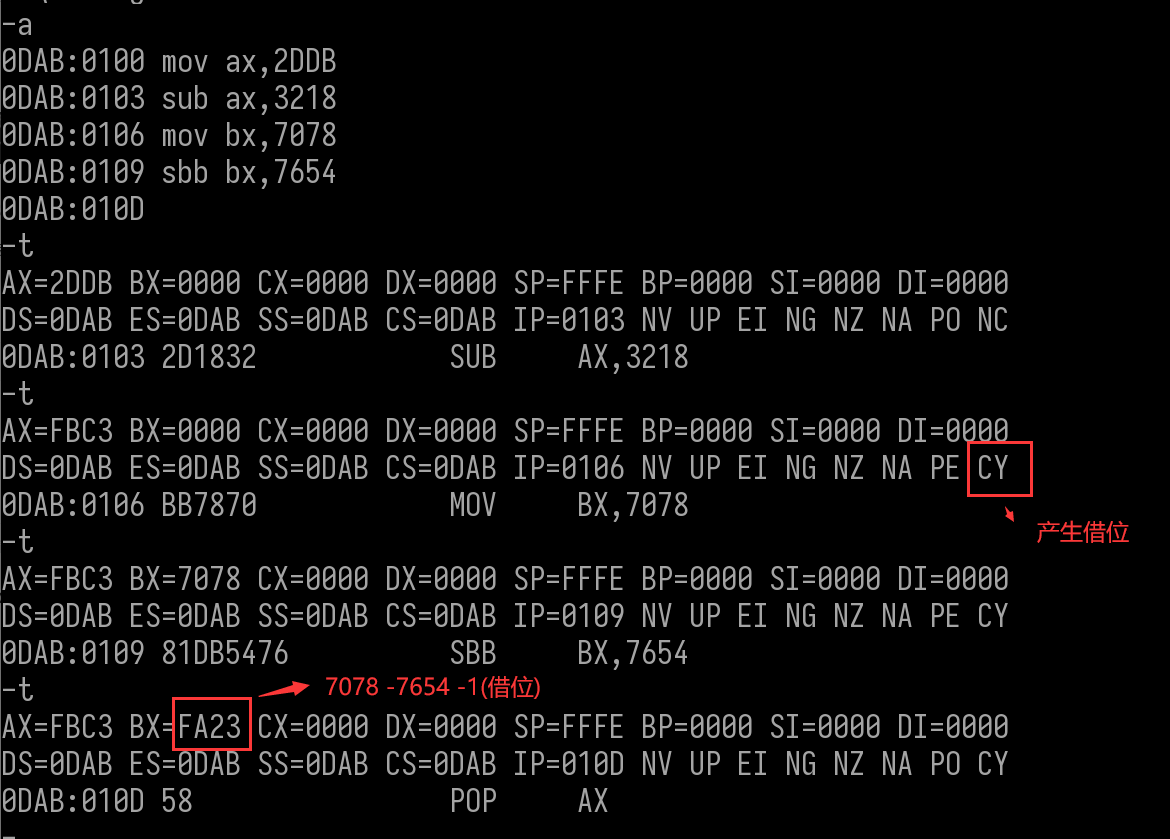

编写汇编指令计算减法:

70782DDB -76543218 FA23FBC3


MOV AX,2DDB

0DAB:0100

0DAB:0103 SUB AX,3218

LV BX,7078

IODAB:0106 MOV

10DAB:0109 SBB BX,7654

0DAB:010D

-T

AX-2DDB BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-000

SS-0DAB CS-0DAB IP-0103 NV UP EI NG NZ NA PO NC

DS-ODAB

ES-ODAB

AX,3218

0DAB:0103 2D1832

SUB

AX-FBC3 BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-000

DS-ODAB ES-ODAB SS-0DAB CS-0DAB IP-0106 NV UP EI NG NZ NA PEI

CY

MOV

BX,7078

10DAB:0106 BB70

产生借位

AXFBC3 BX-7078 CX-000

DX-000 SP-FFE BP-0000 SI-0000 DI-0000

CS-ODAB IP-0109 NV UP EI NG NA PE CY

SS-ODAB

DS-ODAB ES-ODAB

BX,7654

0DAB:0109 81DB5476

SBB

7078 -7654

-1(借位)

CX-0000 DX-000 SP-FFFE BP-0000 SI-0000 DI-00000

FA23

AXFBC3

BX:

CS-ODAB IP-010D NV UP EI NG NZ NA PO CY

DS-ODAB

ES-ODAB SS-ODAB

AX

POP

58

IODAB:010D

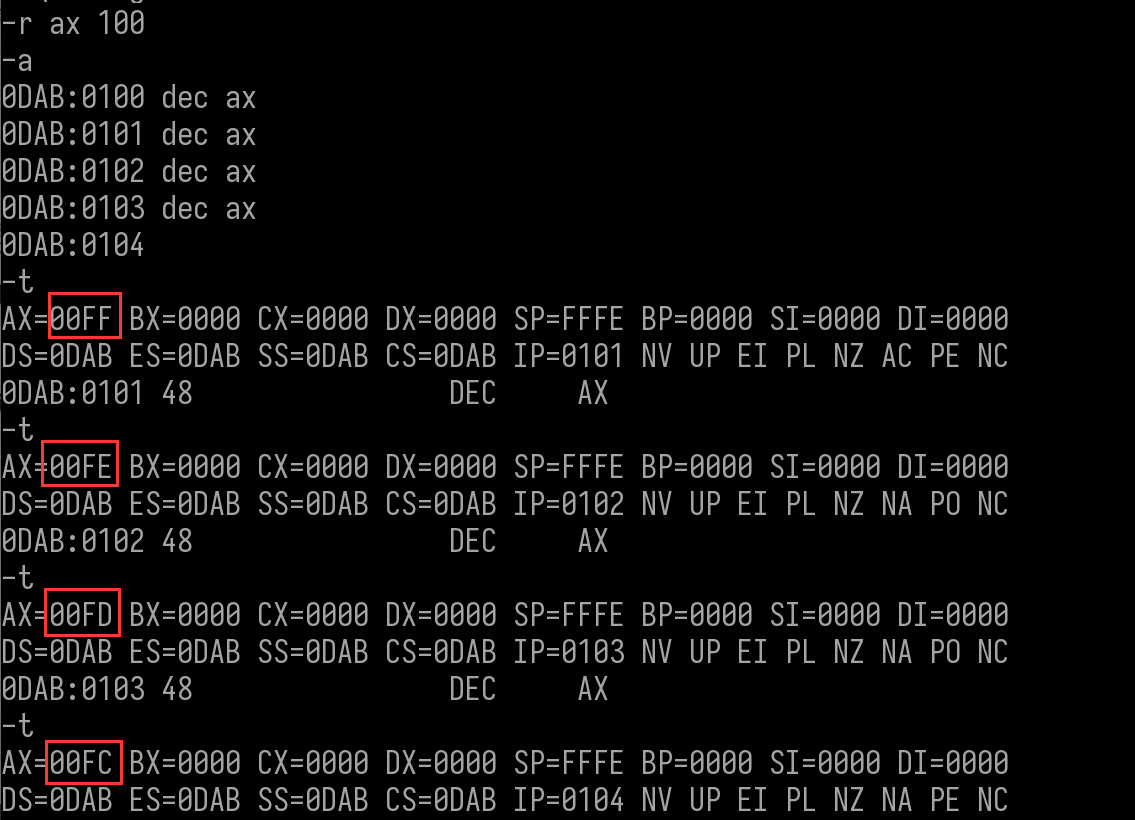

DEC -1,不影响CF位。

100

-R

AX

A.

0DAB:0100 DEC AX

0DAB:0101

DEC AX

0DAB:0102

DEC AX

0DAB:0103 DEC AX

10DAB:0104

-T

100 SI-000 DI-0000

00FF

AX:

BX-000 CX-0000 DX-0000 SPFFE BP-0000

DS-0DAB ES-0DAB SS-0DAB CS-0DAB IP-0101 NV UP EI PL NZ AC PE NC

48

10DAB:0101

DEC

AX

BX-0000 CX-000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-00000

AX-00FE

ES-0DAB SS-ODAB CS-0DAB IP-0102 NV UP EI PL NZ NA PO NC

DS-ODAB

DEC

0DAB:0102 48

AX

IBX-000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-0000

AX-00FD

ES-0DAB SS-ODAB CS-0DAB IP-0103 NV UP EI PL NZ NA PO NC

OS-ODAB

0DAB:0103 48

AX

DEC

-T

AX-00FC

BX-0000 CX-0000 DX-000 SP-FFFE BP-0000 SI-00000 DI-0000

DS-ODAB ES-ODAB SS-0DAB CS-0DAB IP-0104 NV UP EI PL NZ NA PE NC

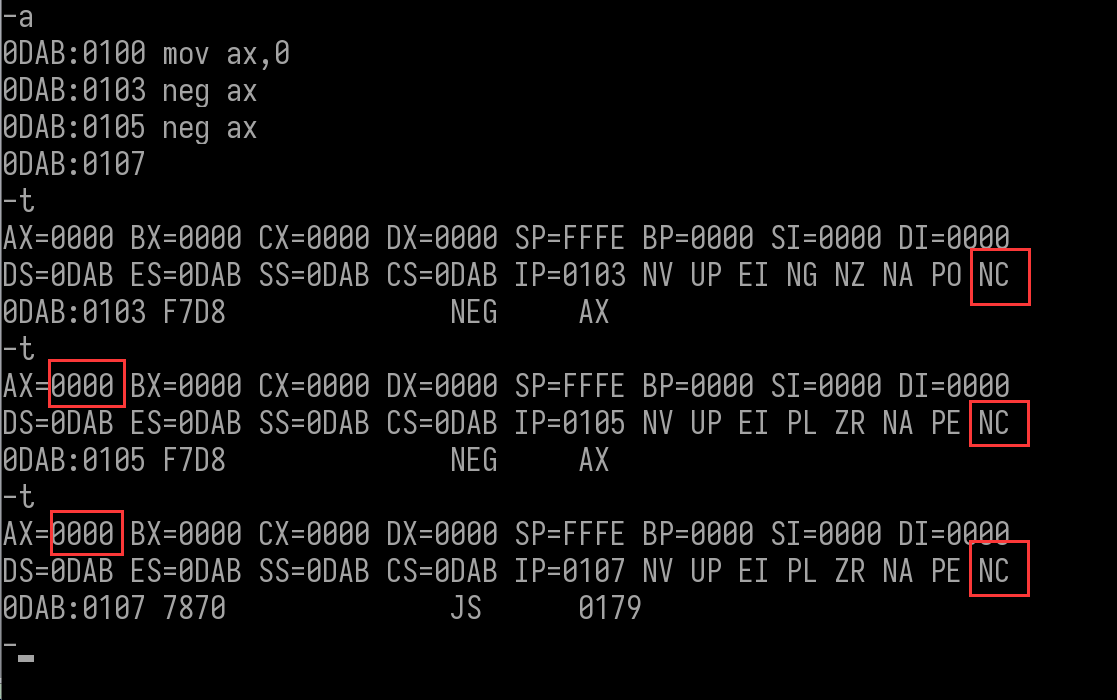

求补指令NEG(negative)

•NEG指令对操作数执行求补运算:用零减去操作数,然后结果返回操作数

•求补运算也可以表达成:将操作数按位取反后加1

•neg ax ; 如果ax = 0,则CF标志位 = 0;若ax != 0, 则CF = 1

NEG reg/mem; reg/mem← 0-reg/mem

一个数 + 这个数补码 = 0

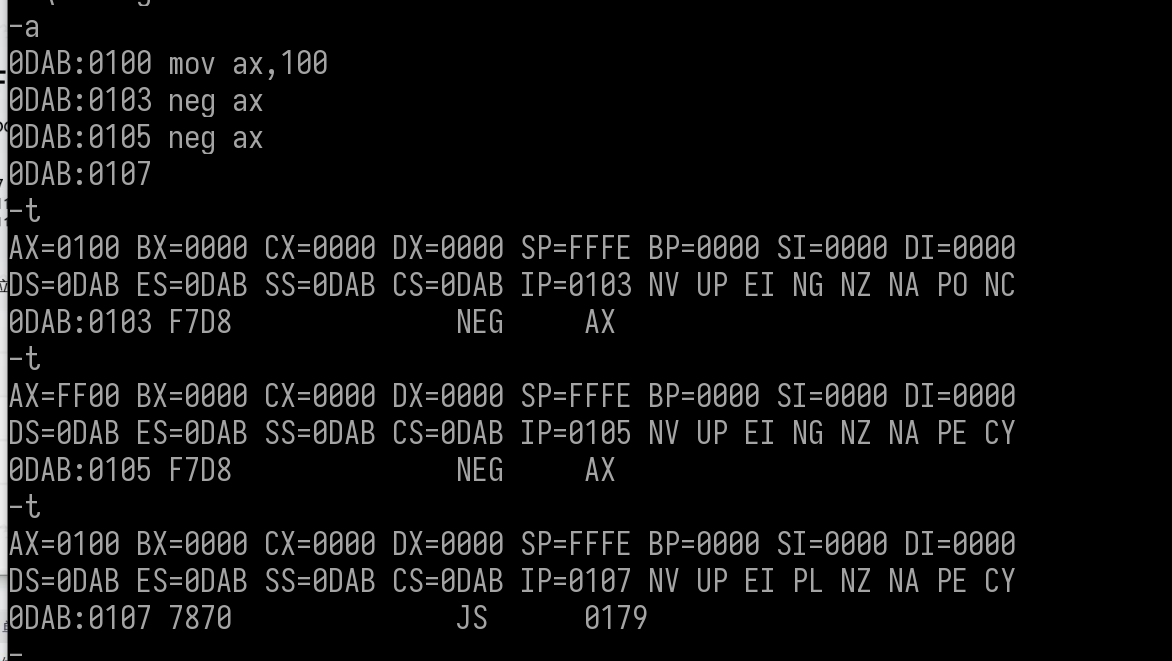

-A

LODAB:0100 MOV AX,100

0DAB:0103 NEG AX

0DAB:0105 NEG AX

0DAB:0107

AX-0100 BX-0000 CX-000 DX-0000 SP-FFFE BP-0000 SI-00000 DI-0000

DS-0DAB ES-0DAB SS-0DAB CS-0DAB IP-0103 NV UP EI NG NZ

NZ NA PO NC

AX

0DAB:0103 F7D8

NEG

AX-FF00 BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-00000 DI-0000

DS-0DAB ES-0DAB SS-0DAB CS-0DAB IP-0105 NV UP EI NG NG NA PE CY

0DAB:0105 F7D8

AX

NEG

AX-0100 BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-0000

IDS-0DAB ES-0DAB SS-0DAB CS-0DAB IP-0107 NV UP EI PL NZ NA PE CY

JS

0179

0DAB:01077870


0DAB:0100

AX,0

MOV

0DAB:0103 NEG AX

(0DAB:0105

NEG AX

ODAB:0107

AX-000 BX-0000 CX-0000 DX-00000 SP-FFFE BP-0000 SI-0000 DI-000

NG NZ

IDS-ODAB ES-0DAB SS-0DAB CS-0DAB IP-0103 NV UP EI NO

PONC

NA

0DAB:0103 F7D8

NEG

AX

-T

AX-0000

BX-0000

0 DX-000 SP-FFFE BP-0000 SI-0000 DI-000

CX-0000 DX:

NC

CS-ODAB

SS-ODAB

DS-ODAB

PE

IP-0105 NV UP EI PL ZR NA

ES-ODAB

0DAB:0105 F7D8

NEG

AX

-T

AX-0000

BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-0ARA

DS-ODAB ES-0DAB SS-0DAB CS-0DAB IP-0107 NV UP EI PL ZR NA PEINC

JS

0179

0DAB:01077870


作业

1 选择指令实现下列要求,OPN1 ← OPN2的含义:把操作数OPN2的值传送给OPN1。

1)、SI ← BX mov si,bx

2)、AL ← BH mov al,bh

3)、AX ← 13AH mov ax,013a

4)、SI ← 1000H mov si,1000

5)、BX ← CL mov bx,cl

6)、DS ← AX mov DS,AX

7)、AL ← 12H mov AL,12

8)、CX ← 0CDH mov CX,00CD (假设0CDH为无符号数) 2 PUSHA指令能把哪些寄存器压栈?它们进栈的顺序是什么?可用什么指令把这些寄存器依次弹出堆栈?

8个通用寄存器      进栈顺序为:  ax  cx  dx  bx  sp   bp  si  di
可用 popa  将这些寄存器依次弹出堆栈

3 PUSHAD指令完成什么操作?它与什么操作的作用相反?

32位cpu中,将所有寄存器入栈,保存寄存器环境
与他作用相反的操作是  popad

4 在16位/32位CPU中,标志位寄存器的内容进栈和出栈的指令是什么?

进栈         出栈
16位     PUSHF     POPF
32位     pushfd    popfd

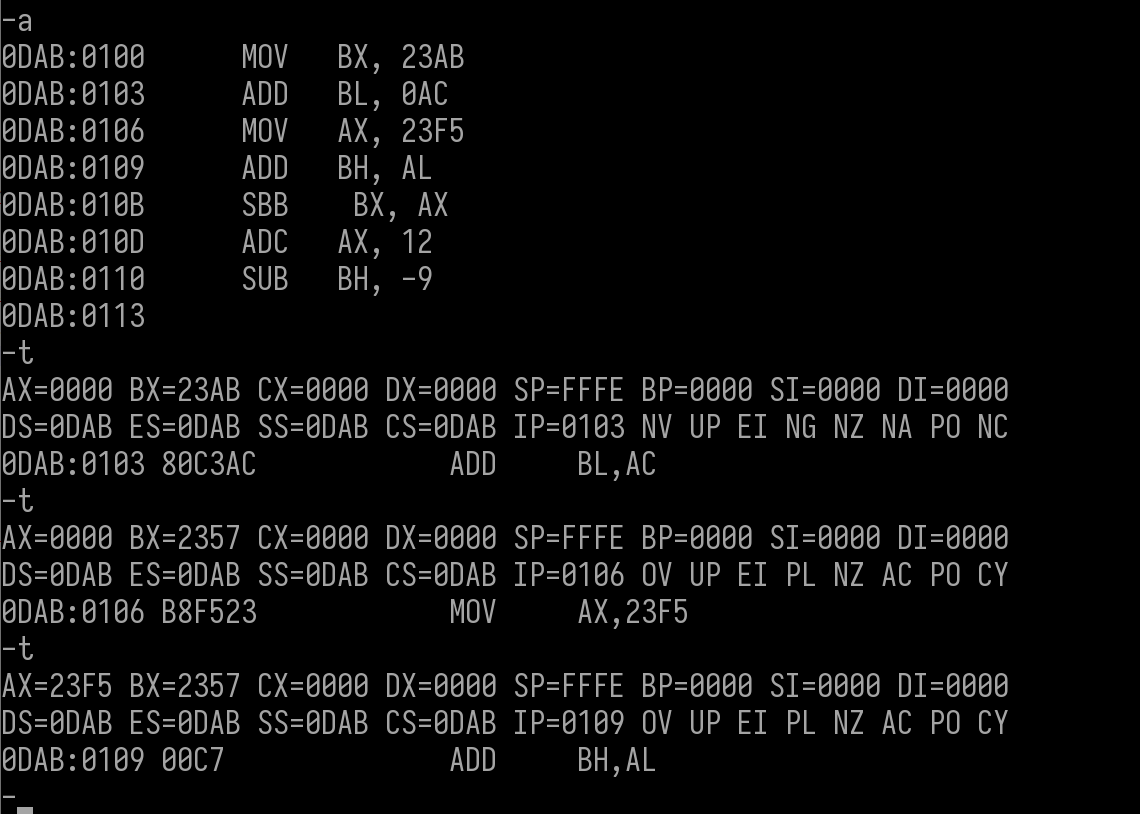

5 写出下列指令序列中每条指令的执行结果,请在Debug环境下验证之,并注意各标志位的变化情况。

MOV BX, 23ABH BX = 23AB

ADD BL, 0ACH BX = 2357 ZF,AF,OF状态位改变

MOV AX, 23F5H ax = 23f5 无状态位改变

ADD BH, AL bx = 1857 PF,AF,OF 状态位改变

SBB BX, AX bx = F461 PF 和 SF 状态位改变

ADC AX, 12H ax = 2408 CF 和 SF 状态位改变

SUB BH, -9 bx = fd61 CF,AF,SF状态位改变

标志位 标志名称 FLASE TURE
OF 溢出标志 NV OV
DF 方向标志 UP DN
IF 中断标志 DI EI
SF 符号标志 PL NG
ZF 零标志 NZ ZR
AF 辅助进位标志 NA AC
PF 奇偶标志 PO PE
CF 进位标志 NC CY

MOV

BX, 23AB

0DAB:0100

ADD

0DAB:0103

BL, OAC

MOV

0DAB:0106

AX, 23F5

BH, AL

ADD

0DAB:0109

10DAB:010B

SBB

BX, AX

ADC

AX, 12

0DAB:010D

0DAB:0110

SUB

BH, -9

0DAB:0113

AX-0000 BX-23AB CX-000 DX-0000 SP-FFFFE BP-0000 SI-0000 DI-000

DS-0DAB ES-0DAB SS-0DAB CS-0DAB IP-0103 NV UP EI NG NZ NA PO NC

0DAB:0103 80C3AC

BL, AC

ADD

-000 SI-000 DI-0000

AX-0000 BX-2357 CX-0000 DX-000 SP-FFFE BP-0000 SI

DS-ODAB ES-0DAB SS-0DAB CS-0DAB IP-0106 OV UP EI PL NZ AC PO CY

0DAB:0106 B8F523

MOV

AX,23F5

AX-23F5 BX-2357 CX-000 DX-0000 SP-FFFFE BP-0000 SI-0000 DI-0000

DS-ODAB ES-0DAB SS-0DAB CS-0DAB IP-0109 OV UP EI PL NZ AC PO CY

BH, AL

0DAB:0109 00C7

ADD


SP-FFE BP-0000 SI-000 DI-0000

AX-23F5 BX-1857 CX-000 DX-000

DS-ODAB ES-ODAB SS-ODAB CS-ODAB

IP-010B NV UP EI PL NZ NA PE CY

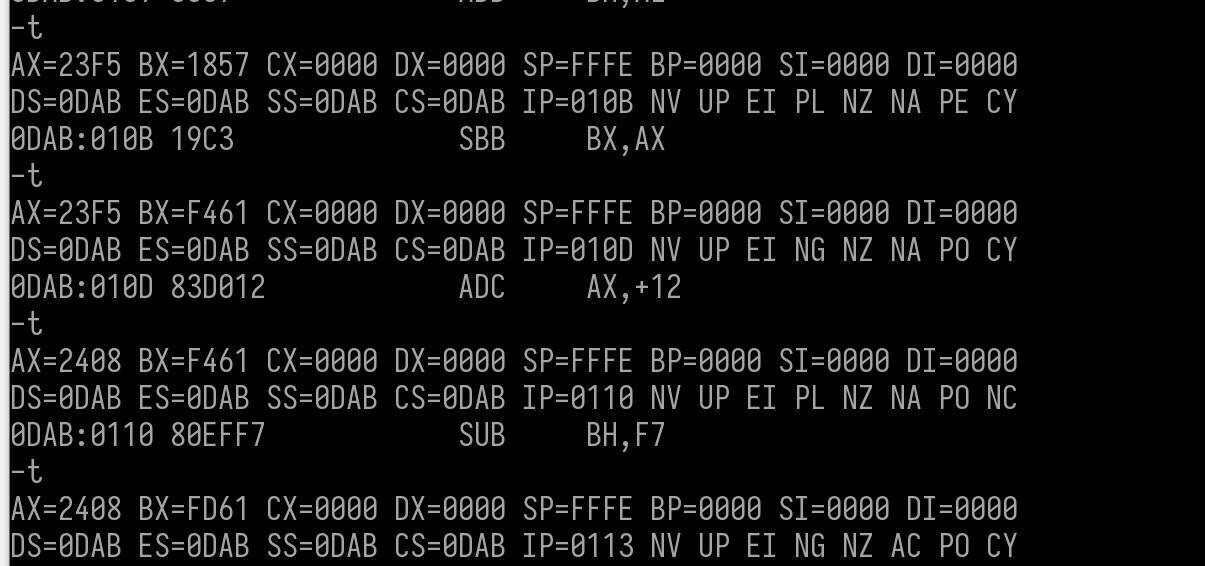

BX, AX

ODAB:010B 19C3

SBB

-T

I CX-000 DX-0000 SP-FFFFE BP-000 SI-0000 DI-0000

AX23F5 BX-F461 CX

DS-ODAB ES-ODAB SS-ODAB CS-ODAB IP

IP010D NV UP EI NG NZ NA PO CY

ODAB:010D83D012

AX,+12

ADC

-T

AX-2408 BX-F461 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-0000

SS-0DAB CS-ODAB IP-0110 NV UP EI PL NZ NA PO NC

DS-ODAB ES-ODAB

BH, F7

ODAB:011080EFF7

SUB

-T

AX-2408 BX-FD61 CX-000 DX-0000 SI

00 SPFFE BP-000 SI-0000 DI-000

IP-0113 NV UP EI NG NZ AC PO CY

DS-ODAB ES-ODAB

SS-ODAB CS-ODAB


6 假定DS=1123H,SS=1400H,BX=0200H,BP=1050H,DI=0400H,SI=0500H,

LIST的偏移量为250H,试确定下面各指令访问内存单元的地址。

1)、MOV AL, [1234H] 12464 = 1123 * 10 + 1234

2)、MOV AX, [BX]                    11430     =  1123*10 + 200

3)、MOV [DI], AL 11630 = 1123 * 10 + 400

4)、MOV [2000H], AL             13230      =   1123 * 10  +  2000

5)、MOV AL, [BP+DI] 15450 = 1400 * 10 + (1050 + 400)

6)、MOV CX, [DI]                     11630     =   1123 * 10  +  400

7)、MOV EDX, [BP] 15050 = 1400*10 + 1050

8)、MOV LIST[SI], EDX                    11980  =  1123 * 10 + 500 + 250

9)、MOV CL, LIST[BX+SI] 12180 = 1123 * 10 + 500 + 250 +200

10)、MOV CH, [BX+SI]                   11930   =  1123 * 10  + 500 + 200
11)、MOV AL, [BP+SI+200H]       15750   =  1400*10  + 1050 + 500 +200

12)、MOV AL, [SI-0100H] 11630 = 1123 * 10 + 500 -100

13)、MOV BX, [BX+4]                     11434 =  1123 * 10 + 200 + 4

7 已知SI=1200H,DS:[1205H]=1234H,试说明指令MOV BX,5[SI]和LEA BX,5[SI]的区别,执行后BX的内容分别是多少?

MOV BX,5[SI] 是将 DS最为段基址 , si+ 5 = 1025 作为段偏移 处的值 1234 给 BX ,此时 BX 值 是 1234

LEA BX,5[SI] 是将 si+ 5 = 1025 的值 给 BX ,此时 BX 的值位 1025

8 用一条指令实现把BX和SI之和传送给CX。

LEA  CX,[BX+Si]

9 试比较下列三组指令的功能。

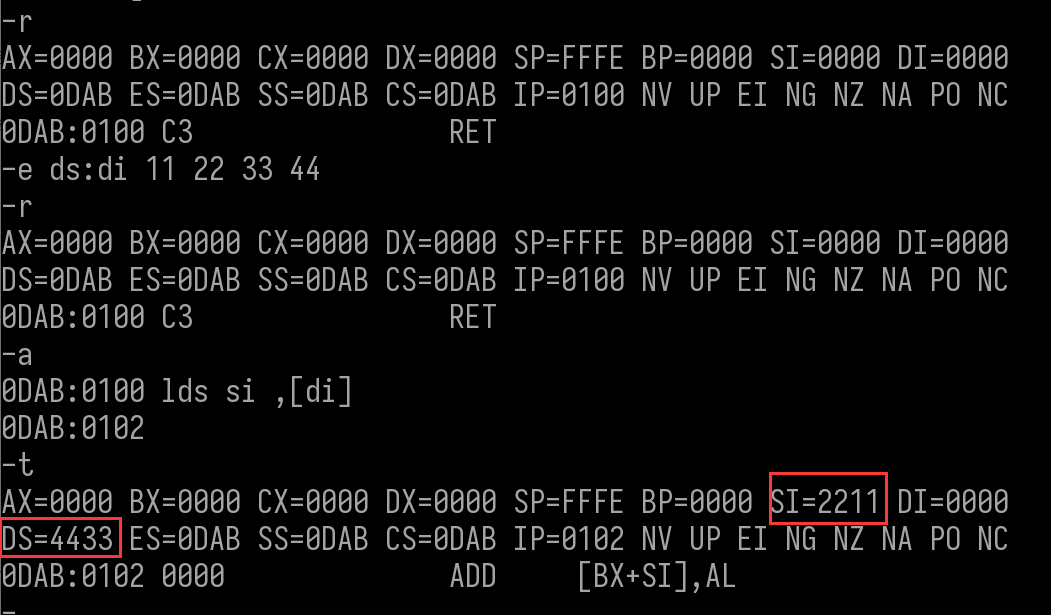

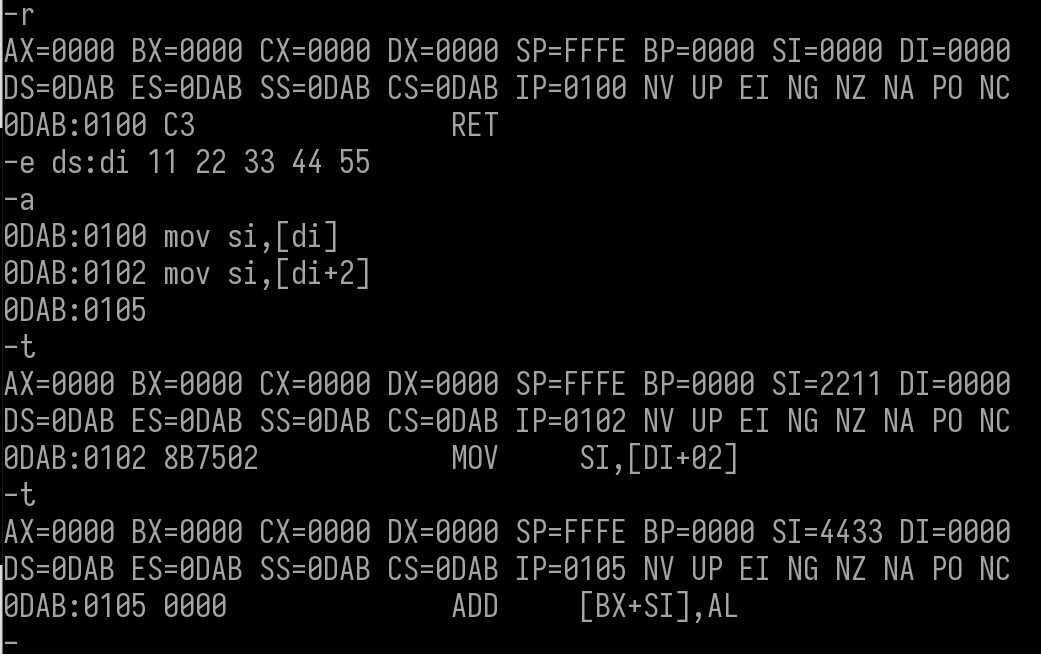

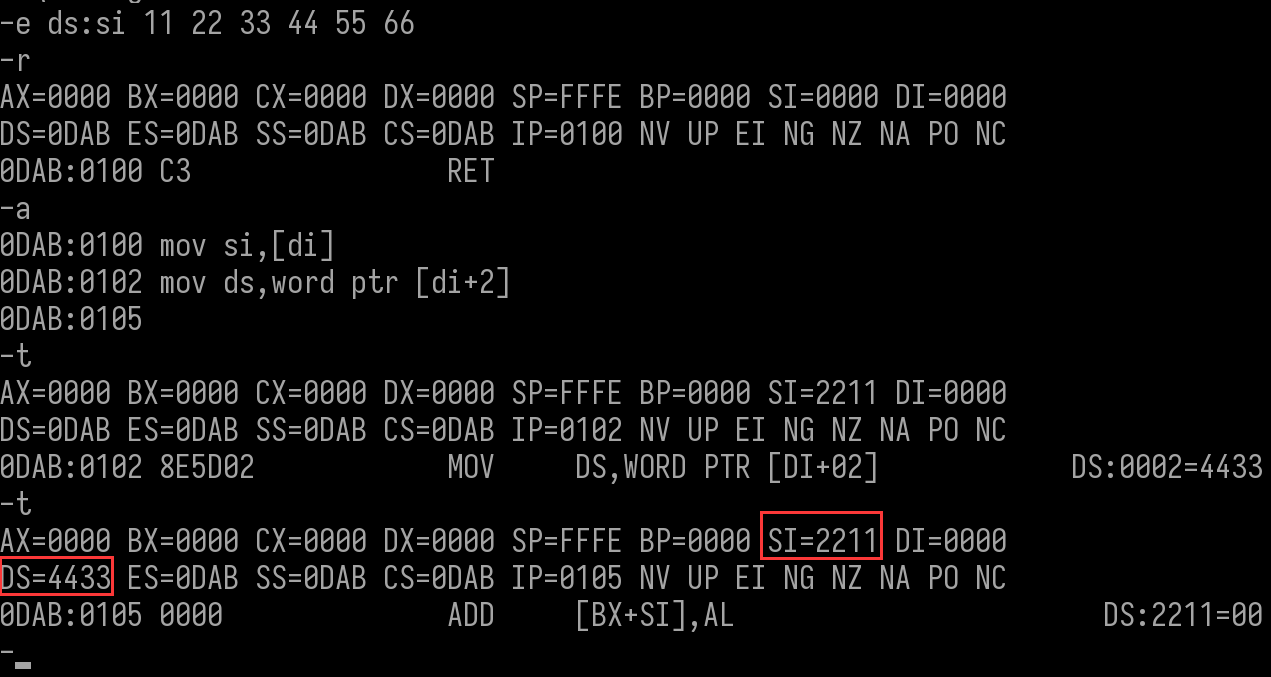

1)、LDS SI, [DI]

将 si[di] 处的一个字传给 si ,并将下一字传入 DS

SPFFFE BP-0000 SI-000 DI-0000

AX-0000 BX-000 CX-0000 DX-0000

UP EI NG NZ

NZ NA PO NC

ES-ODAB SS-0DAB CS-ODAB IP-0100 NV UP E

DS-ODAB

RET

10DAB:0100 C3

DS:DI 11 22 33 44

-E

J-

SP-FFFE BP-000 SI-000 DI-0000

BX-0000 CX-000 DX-0000

AX-0000

SS-0DAB CS-0DAB IP-0100 NV UP EI NG NZ NA PO NC

ES-ODAB

DS-ODAB

RET

ODAB:0100 C3

-A

ODAB:0100 LDS SI ,[DI]

0DAB:0102

-T

SI-2211 DI-0000

AX-000 BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000

DS-4433 ES-0DAB SS-0DAB CS-0DAB IP-0102 NV UP EI NG NZ NA PO NC

[BX+SI],AL

0DAB:0102 000

ADD


2)、MOV SI, [DI]

3)、MOV SI, [DI+2] ? 感觉应该是: MOV DS, [DI+2]

BX-0000 CX-0000 DX-0000 SP-FFFE BP-0000 SI-0000 DI-0000

AX-0000

DS-ODAB

SS-ODAB

ES-ODAB

CS-ODAB IP-0100 NV UP EI NZ NA PO NC

DAB:0100 C3

RET

-E DS:DI 11 22 33 44 55

0DAB:0100

SI,LDIL

MOV

ODAB:0102

SI,[DI+2]

MOV

0DAB:0105

SP-FFFE BP-000 SI-2211 DI-000

AX-0000

BX-0000

CX-0000 DX-000

CS-ODAB

SS-ODAB

, IP-0102 NV UP EI NZ NA PO NC

ES-ODAB

DS-ODAB

SI,[DI+02]

MOV

8B7502

ODAB:0102

-T

AX-0000

BX-0000

FE BP-000 SI-4433 DI-000

CX-0000 DX-000 SPFFFE E

NV UP EI NG NZ NA PO NC

ES-ODAB

SS0DAB CS-0DAB IP-0105

DS-ODAB

[BX+SI],AL

ADD

10DAB:0105 000


1 的指令 相当于 2,3两组指令的组合

-E DS:SI 11 22 33 44 55 66

AX-000 BX-00000 CX-0000 DX-0000 SP-FFFFE BP-0000 SI-0000 DI-0000

DS-ODAB ES-0DAB SS-0DAB CS-0DAB IP-0100 NV UP EI NG NG NA PO NC

RET

0DAB:0100 C3

-A

30 MOV SI, [DI]

ODAB:0100

2 MOV DS,WORD PTR [DI+2]

0DAB:0102

0DAB:0105

AX-000 BX-0000 CX

CX-00000 DX-000

00 SI-2211 DI-000

000 SPFFFE BP0000 ST

NV UP EI NG NZ NA PO NC

DS-0DAB ES-0DAB SS-0DAB CS-0DAB IP-0102

DS,WORD PTR [DI+02]

DS:0002-4433

0DAB:0102 8E5D02

MOV

AX-000 BX-0000 CX-00000 DX-0000 SP-FFE BP-0000 SI-2211

DI-0000

DS-4433

LES-0DAB SS-0DAB CS-0DAB IP-0105 NV UP EI NG NZ NA PO NC

[BX+SI],AL

DS:221100

ADD

0DAB:0105 000


10 标志位CF有着重要的作用,请简述之,并至少写出三种把CF置0的方法。

1 8位寄存器 与一个数相加 结果不产生进位

2 将 ah 寄存器的最低位值 改为 0 ,执行 SAHF 指令将AH寄存器内容送FLAGS的低字节

3 将 ax 的最低位 置 0 ,在通过 PUSHF 将 ax的值入栈,在通过 POPF 出栈

  1. 使用今天学的指令,实现三目运算。

Reg == 0 ? 0 : -1

mov ax, 0
neg ax
sbb ax, ax

mov ax, 452
neg ax
sbb ax, ax

Reg == 1 ? 1 : 0

mov ax, 0
sub ax, 1
neg ax
sbb ax, ax
add ax, 1

mov ax, 452
sub ax, 1
neg ax
sbb ax, ax
add ax, 1

Reg == 8 ? 9 : 8

mov ax, 8
sub ax, 8
neg ax
sbb ax, ax
adc ax, 9


mov ax, 452
sub ax, 8
neg ax
sbb ax, ax
adc ax, 9

Reg == 6 ? 8 : 9

mov ax, 6
sub ax, 6
neg ax
sbb ax, ax
adc ax, 9

mov ax, 452
sub ax, 6
neg ax
sbb ax, ax
adc ax, 9

12 分析 test2.exe

📎TEST2.zip 输出5个星号(粉色)

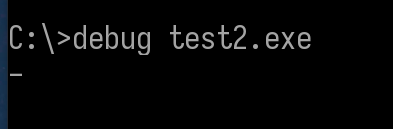

调试方法: 把 exe 文件 放在 挂载文件目录之下 , debug 文件名即可


首先查看寄存器数据和标志位 此时栈顶 地址 为 E140

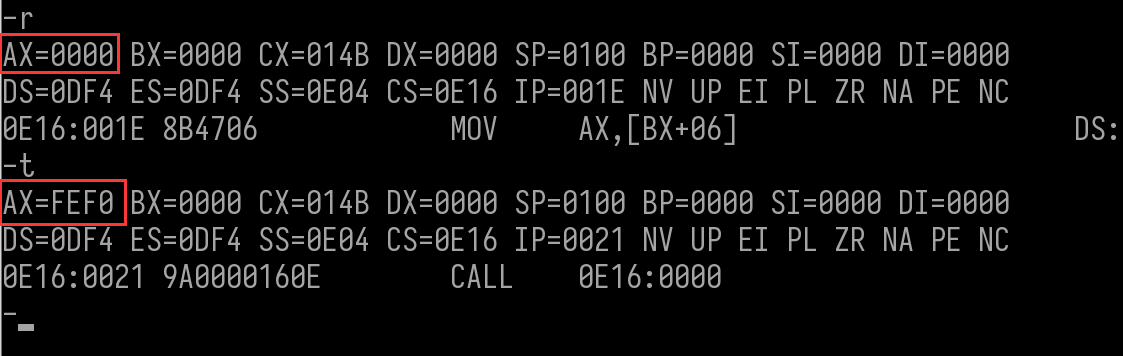

只有AX值发生改变 指令是 mov ax,[bx+06] 所以推断出 DF40 + 6 处内存的值位为 FEF0

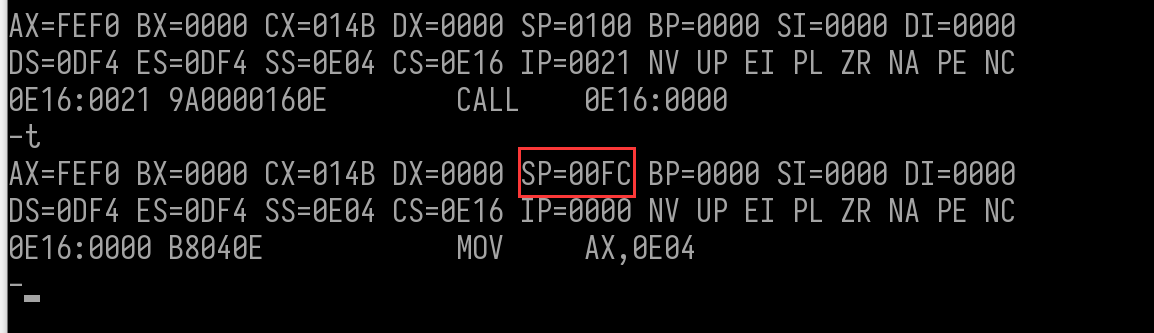

下一步 CALL 0E16:0000,改变了栈顶


继续执行 MOV AX,0E04 将 ax值 赋值成 0e04 跟 ss 的一样

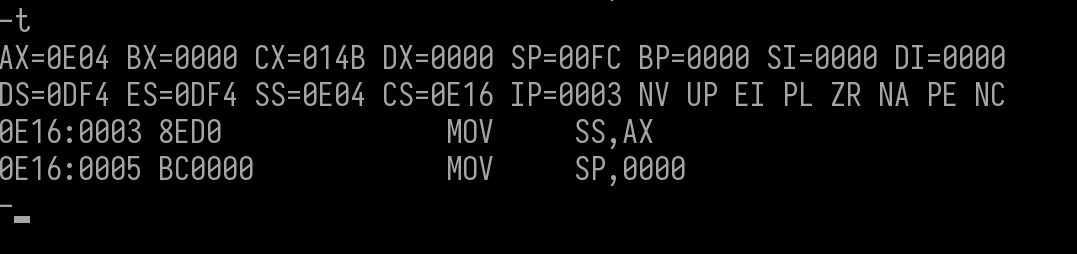

MOV SS,AX 将 ax值 赋值给 ss 申请栈空间

MOV SP,0000 将sp的值 置0

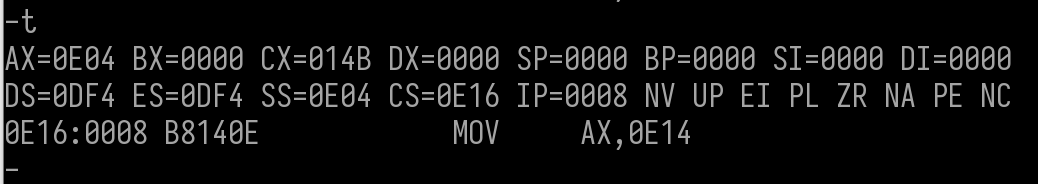

MOV AX,0E14 将 ax 的值 改成 0e14

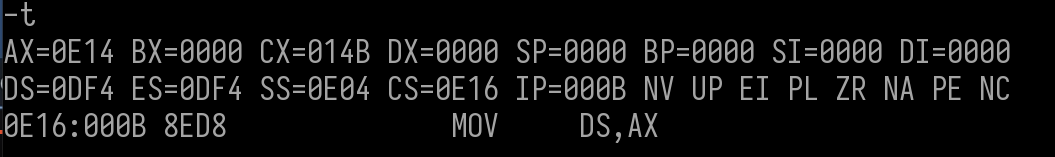

MOV DS,AX 将 ax 的值 给 ds

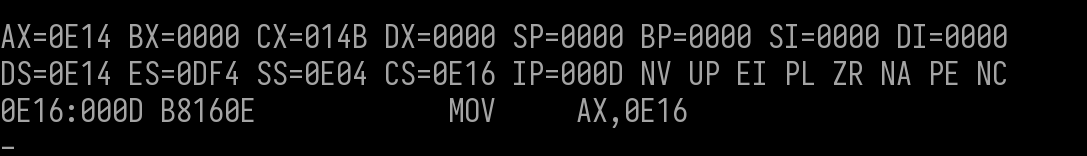

MOV AX,0E16 将 ax 的 值 改成 0e16 跟CS一样

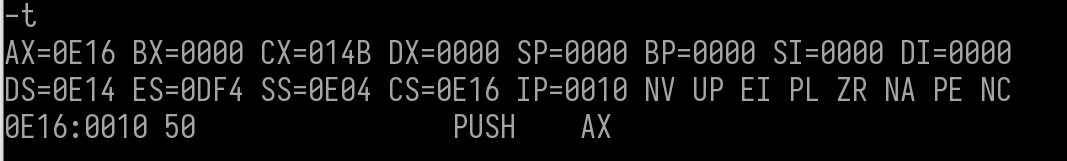

PUSH AX 将 ax 的值 入栈

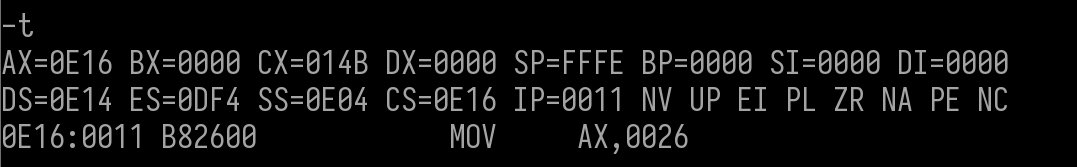

MOV AX,0026 将 ax 的值 改成 0026

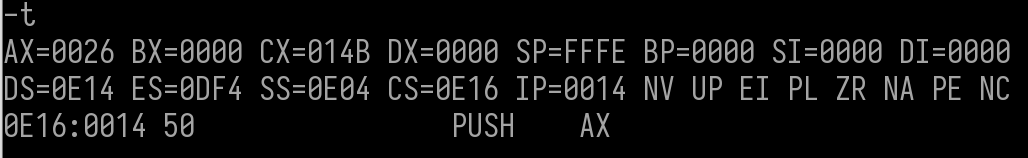

PUSH AX 将 ax 的值 入栈

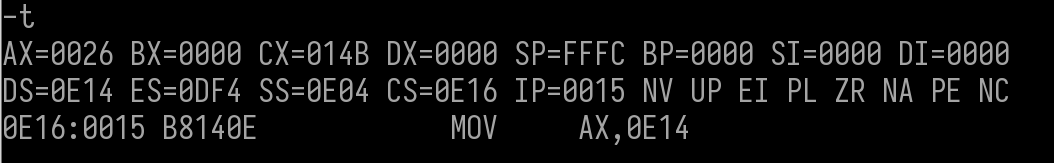

MOV AX,0E14 再将 ax 的值 改成 0e14 更 DS同值


PUSH AX 将 ax 的值 入栈

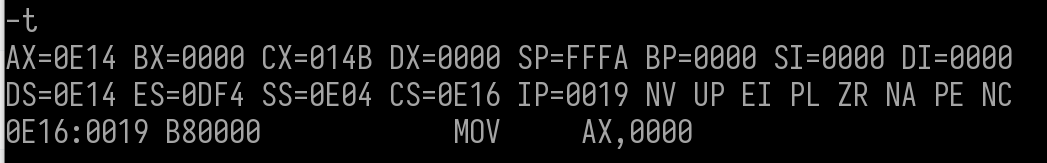

MOV AX,0000 再将 ax 的值 改成 0000


PUSH AX 将 ax 的值 入栈

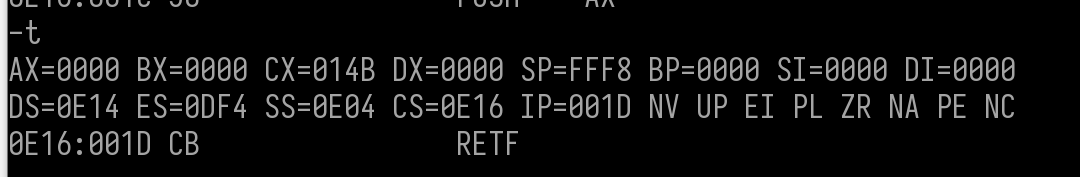

retf 指令是⽤栈中的数据,修改CS和IP的内容,从⽽实现了远转移(就是修改了CS和IP)

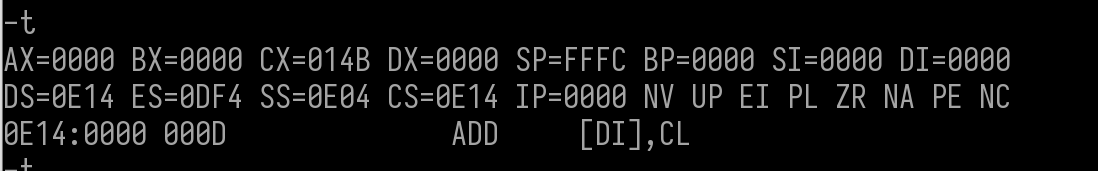

ADD [DI],CL

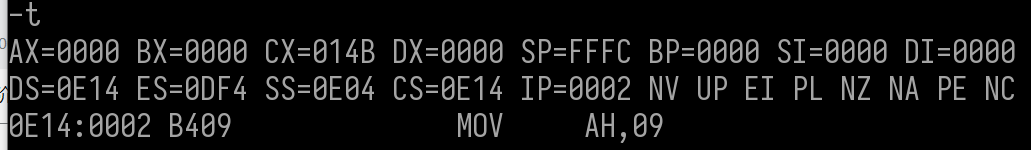

MOV AH,09

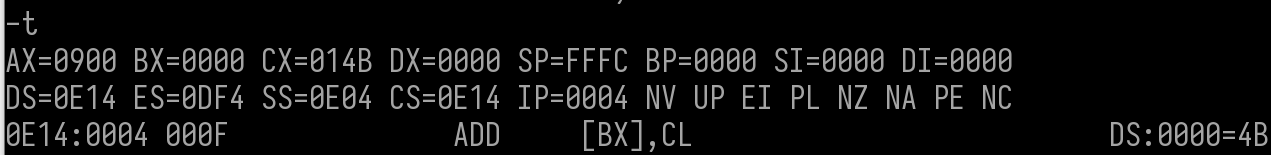

ADD [BX],CL

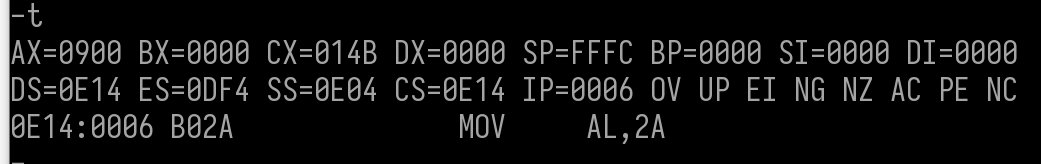

MOV AL,2A

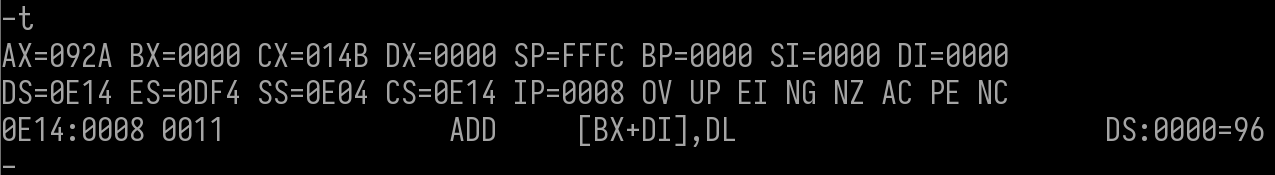

ADD [BX+DI],DL

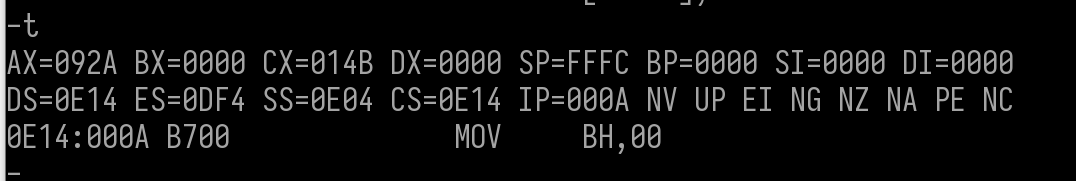

MOV BH,00

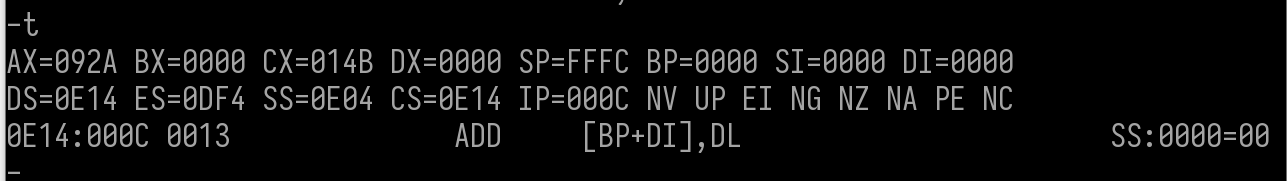

ADD [BP+DI],DL

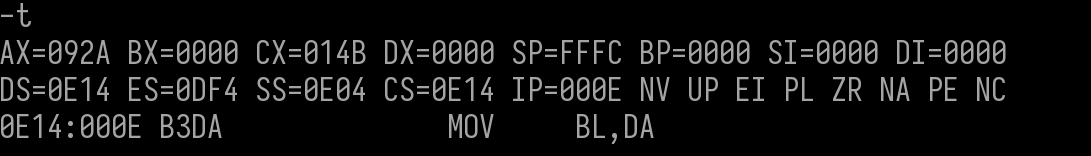

MOV BL,DA


ADD [DI],DL

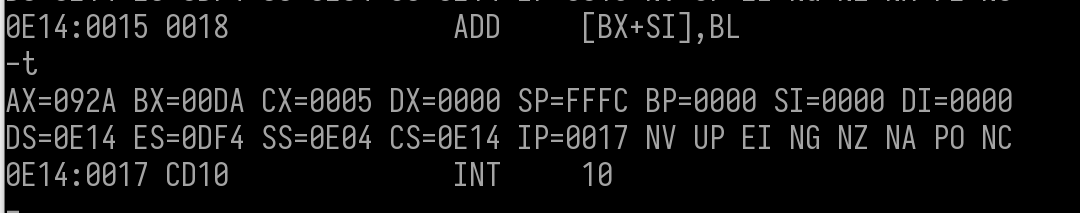

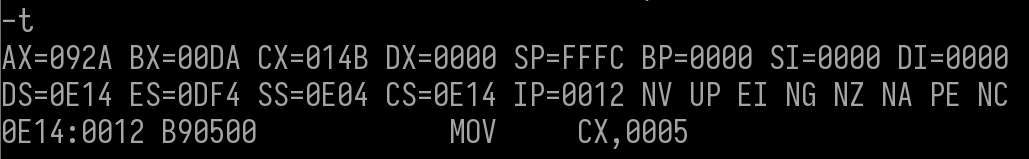

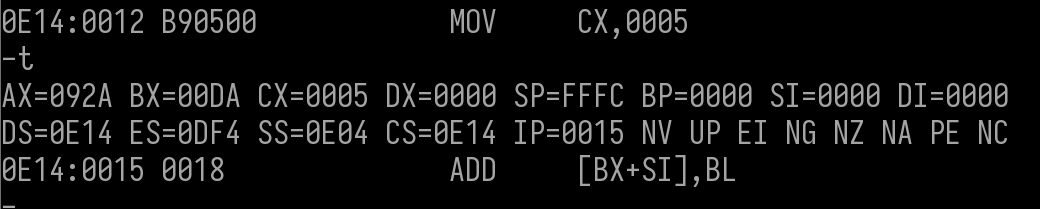

MOV CX,0005


ADD [BX+SI],BL


本帖被以下淘专辑推荐:

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|小黑屋|断点社区 |网站地图

GMT+8, 2024-12-23 17:38 , Processed in 0.080055 second(s), 29 queries .

Powered by XiunoBBS

Copyright © 2001-2025, 断点社区.

快速回复 返回顶部 返回列表
